تفاصيل المنتج:
|
| الحجم الاسمي: | 50 ملم | فئة الدقة: | Class 2 . الصف 2 . 5 5 |
|---|---|---|---|
| حجم الاتصال: | 1/4 بوصة | تعبئة: | مملوءة بالسوائل أو الجافة |
| اتصال: | الفولاذ المقاوم للصدأ 304 | نافذة: | بلاستيك |
| إبراز: | stainless steel pressure gauge,industrial pressure gauge |
||

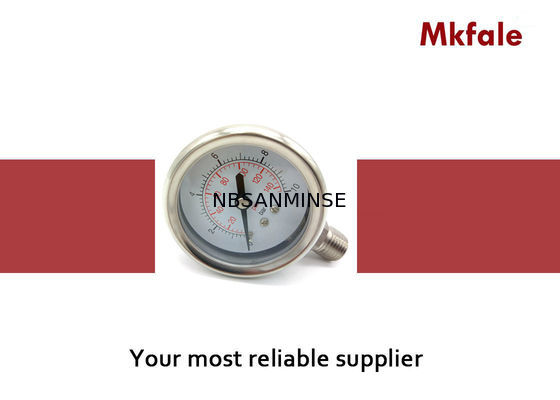

50 لتر مقياس ضغط زيت مملوء بالهواء Magnehelic رقمي SM2SS مع قراءة واضحة
جدول المواصفات الفنية
| مقياس ضغط من الفولاذ المقاوم للصدأ بغطاء من قطعتين متصل بمسامير | SM2SS |
| التطبيق |
بيئة شديدة التآكل وقاسية. يتم استخدامه على نظام التحكم الهوائي، ولوحة التحكم، ومنظم الضغط، ومحدد موضع الصمام، والمحلل، والمشغل الهوائي، وما إلى ذلك. تشمل الصناعات النفط والغاز البرية والبحرية، ومحطات الطاقة، والصلب، والتعدين، والعمليات، واللب والورق، والمياه. الميزات فئة الدقة 2.5، فئة 1.6، تطبيق واسع النطاق للاهتزازات تصميم غلاف من الفولاذ المقاوم للصدأ، نظام قابل للفك مع شفة أمامية وخلفية تصميم اتصال بمسامير من قطعتين، ضغط زائد يصل إلى 30٪ من المقياس الكامل برغي مقيد قياسي، مقاومة ممتازة للاهتزاز مع تعبئة سائلة |
| نطاقات مقياس التصميم تصل إلى 600 بار |
المواصفات الفنية الحجم الاسمي: 40 ، 50 ، 63 ، 75 ، 100 و 150 مم فئة الدقة: الفئة 2.5 ، الفئة 1.6 (≥ 100 مم) حماية الدخول: IP65 حجم الاتصال: G1 / 8 ، G 1 / 4 ، G1 / 2 أو NPT أو غيرها |
نطاق المقياس: ضغط 0 .. 600 بار ، فراغ - 1 بار .. 0 ، مركب - 1 .. 24 بار
التعبئة: جاف أو مملوء بالسائل
شكل عنصر الأنبوب: P ≤ 100 بار في أنبوب C ، P ＞ 100 بار في حلزوني
درجة حرارة التشغيل: درجة حرارة المحيط - 10 درجة .. + 70 درجة مئوية ، درجة حرارة الوسط 90 درجة مئوية كحد أقصى.
خطأ درجة الحرارة: خطأ إضافي عندما تنحرف درجة حرارة عنصر الضغط عن درجة الحرارة المرجعية +20 درجة مئوية (+68 درجة فهرنهايت)، يكون ± 0.4٪ / 10 درجة مئوية (50 درجة فهرنهايت) صعودًا أو هبوطًا
حد الضغط الزائد: 130٪ من المقياس الكامل ≤ 100 بار ، 115٪ من المقياس الكامل ＞ 100 بار
تدرج القرص: تدرج أسود على أبيض لنطاق واحد، تدرج أسود وأحمر على أبيض لنطاقات مزدوجة
مواد التصميم
الغلاف وحلقة الإطار: فولاذ مقاوم للصدأ 316L (SM2SS)
عنصر الاستشعار: فولاذ مقاوم للصدأ 316L (SM2SS)
الاتصال: فولاذ مقاوم للصدأ 304 (SM2SS)
النافذة: بلاستيك
حشية النافذة: مانع تسرب مطاطي صناعي
المؤشر: ألومنيوم مطلي باللون الأسود
لوحة القرص: سبيكة ألومنيوم
لماذا تختارنا
1: طلب عينة وطلب كمية صغيرة مقبول.
2: تخصيص حسب طلبك الخاص.
3: تقديم معلومات مجانية عن المنتجات.
4: جودة موثوقة مضمونة وخدمة ما بعد البيع نشطة
5: ضمان جودة لمدة 12-18 شهرًا
مجالات التطبيق المحددة:
التحكم في العمليات الصناعية وقياسها: تستخدم مقاييس الضغط الميكانيكية على نطاق واسع في العمليات الصناعية نظرًا لقوتها العالية وخصائص إنتاجها السهلة، وتستخدم لمراقبة الضغط في المعدات وخطوط الأنابيب لضمان سلامة الإنتاج.
أنظمة المرافق: على سبيل المثال، مراقبة والتحكم في الضغط في الأنابيب في أنظمة إمدادات المياه والغاز.
البتروكيماويات والمعادن: تستخدم مقاييس الضغط لقياس والتحكم في ضغط الوسط في عملية الإنتاج في أقسام البترول والكيماويات والمعادن.
النقل: أثناء صيانة المركبات، يستخدم مقياس ضغط الزيت لمراقبة ضغط زيت المحرك، وتستخدم مقاييس الضغط الأخرى في السيارة للإطارات، وما إلى ذلك.
مجال الطاقة: في شبكات أنابيب الحرارة ومحطات الطاقة، يعد مقياس الضغط أداة مهمة لمراقبة ضغط مياه الغلايات وضغط النظام.
صناعة الأغذية والأدوية: استخدام مقاييس ضغط خاصة، مثل مقاييس ضغط الغشاء، لقياس ضغط الوسائط الحساسة، ومنع التلوث، وتلبية متطلبات النظافة ومقاومة الانفجار.
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم،
ولكن ذلك يعتمد على المنتجات،
يرجى الاتصال بنا
ina@pneuhydr.com
أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هو خدمة تصدير قطع الغيار الآلية مع حاوية كاملة، وبيع أسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي، صمام هوائي، صمام محرك،
صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية،
تركيبات الهواء والزيت، مقياس ضغط، إلخ.س:ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ، النحاس، الألومنيوممعالجة المواد.مثل صمام الضغط العالي / الصمام اللولبي / الصمام الكهربائي /صمام المياه /
الصمام الهوائي/ أسطوانة هوائية / صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك.
س: هل يمكن صنع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون مصنعون للمعدات الأصلية لسنوات ومتخصصون في الصنع. ولكن عليك أن تعطينا الإذن إذا كان ذلك ممكنًا. س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا توريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل هناك ضمان متاح؟ ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟ج:خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند الشد. يتم تحقيق الإغلاق من خلال تشوه الخيوط، ويتم عادة استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.س: كيفية تحويل وحدات الضغط: MPa، bar، psi، kg/cm²؟ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى الرأس التجريبي، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد، إلخ.
تجفيف نقطة الندى فائقة الانخفاض (نوع التبريد + الامتصاص)، تتبع الحرارة ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز
تدابير مضادة لبيئة درجات الحرارة العالية
تدابير مضادة لبيئة شديدة البرودة الأختام
مطاط الفلور، PTFE
مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين
التزييت
شحم صناعي عالي الحرارة (منخفض التطاير)
شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة)معالجة إمدادات الهواء تعزيز التبريد، إزالة فعالة للمياه
تجفيف نقطة الندى فائقة الانخفاض (نوع التبريد + الامتصاص)، تتبع الحرارة المكونات المعدنية
| حجز مساحة التمدد | اختيار مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم |
| ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك منخفض للطاقة | تركيب صناديق العزل، تسخين موضعي، منع التكثيف البارد | التركيب |
| الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، اللف بمواد عازلة حراريًا | |
