تفاصيل المنتج:
|
| سائل: | هواء | فعل: | التمثيل المزدوج |
|---|---|---|---|
| حجم منفذ الأنابيب: | M5 × 0.8 | أدنى ضغط: | 0.15mpa / 0.06mpa / 0.05mpa |
| سرعة المكبس: | 50 إلى 500 مم / ثانية | تزييت: | غير لوب |
| إبراز: | smc air cylinders,guided pneumatic cylinder |
||

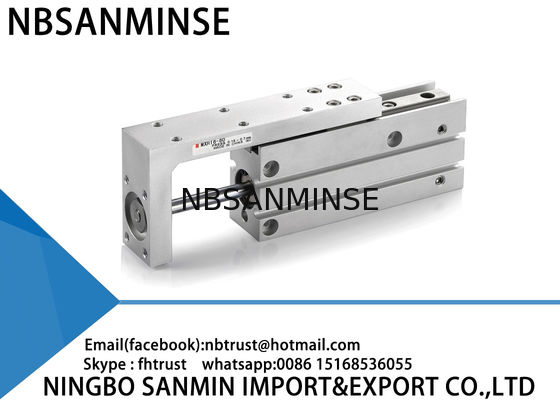

اسطوانة هوائية منزلقة MXH موثوقية عالية 0.15MPa / 0.06MPa ضغط أدنى
1: أنماط متنوعة لكل منتج وسلسلة كاملة من المنتجات الهوائية.
2: مخزون كبير للشحن السريع.
3: جودة عالية بسعر تنافسي.
4: طلب عينة وطلب كمية صغيرة مقبول.
5: تخصيص حسب طلبك الخاص.
6: توفير معلومات مجانية عن المنتجات.
7: جودة موثوقة مضمونة وخدمة ما بعد البيع نشطة
8: ضمان جودة لمدة عام واحد
9: دعم فني عبر ina@pneuhydr.com
المواصفات
| حجم التجويف (مم) | خارج | 15 | 6 | 25 |
| السائل | هواء | |||
| الإجراء | مزدوج الفعل | |||
| حجم منفذ الأنابيب | M5×0.8 | |||
| الحد الأدنى لضغط التشغيل | 0.15MPa | 0.06MPa | 0.05MPa | |
| الحد الأقصى لضغط التشغيل | 0.7MPa | |||
| ضغط الإثبات | 1.05MPa | |||
| درجة حرارة البيئة والسائل |
بدون مفتاح تلقائي: -10 إلى 70 درجة مئوية (بدون تجمد) مع مفتاح تلقائي: -10 إلى 60 درجة مئوية (بدون تجمد) |
|||
| سرعة المكبس | 50 إلى 500 مم/ثانية | |||
| الطاقة الحركية المسموح بها (J) | 0.0125 | 0.025 | 0.05 | 0.1 |
| تعزيز التبريد، إزالة فعالة للمياه | بدون تزييت | |||
| المخفف | مصد مطاطي على كلا الطرفين | |||
| تحمل طول الشوط |
+1.0 0 |
|||
الشوط القياسي
| حجم التجويف (مم) | الشوط القياسي (مم) |
| 6,10,16,20 | 5,10,15,20,25,30,40,50,60 |
ملاحظة) الأشواط المتوسطة متاحة مع طراز "مصنوع حسب الطلب" (-XC19).
الناتج النظري
(N)
|
حجم التجويف (مم) |
حجم القضيب (مم) |
اتجاه التشغيل مساحة المكبس |
(مم²) ضغط التشغيل (MPa) |
0.3 | ||
| 0.5 | 0.7 | 6 | ||||
| خارج | خارج | 314 | 8 | خارج | 10 | 33 |
| 264 | 6 | خارج | 15 | 10 | ||
| 15 | خارج | 314 | 23 | 39 | 55 | داخل |
| 264 | 75 | 33 | 46 | 16 | ||
| 6 | خارج | 314 | 60 | MXH6 | 141 | داخل |
| 264 | 51 | 86 | 121 | 20 | ||
| 25 | خارج | 314 | 94 | 157 | 220 | داخل |
| 264 | 79 | 132 | 185 | الوزن | ||
(غ)
الموديل
| الشوط (مم) | 5 | ||||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | MXH6 | |
| 61 | 66 | 75 | 80 | 88 | 93 | 107 | 120 | 134 | MXH10 |
| 104 | 112 | 125 | 133 | 146 | 153 | 174 | 195 | 216 | MXH16 |
| 194 | 204 | 222 | 232 | 250 | 260 | 288 | 316 | 343 | MXH20 |
| 352 | 369 | 400 | 417 | 448 | 466 | 514 | 562 | 610 | منتجاتنا عالية الجودة مع ضمان لمدة 12 شهرًا، وتدعم الدفع عبر باي بال. |
![]()
![]()
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم،
لكنها تعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055 س: ما هو نطاق عملك؟
ج: نطاق عملنا هو
خدمة تصدير قطع غيار الأتمتة بحاوية كاملة، وبيعأسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام آلي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية،تركيبات هوائية وزيتية تركيباتمقياس ضغطإلخ.س:
وما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،
النحاس، الألمنيوممعالجة المواد. مثل الضغط العاليصمام / صمام لولبي / صمام كهربائي /صمام مياه /صمام هوائي / أسطوانة هوائية/ صمام هيدروليكي / مجمع هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون مصنعون للمعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكن يجب عليك منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا توريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.
س:
هل يوجد ضمان متاح؟
ج: نعم، عادة ما يكون ضمان جودة المنتجات لمدة عام واحد.
س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟
تدابير مضادة لبيئة البرد الشديد خيط G هو أنبوب مستقيم أسطواني لا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، ويتم عادة استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية ملف تعريف سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm²؟
ج: 1MPa=10bar≈145psi≈10kg س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول رأس الطيار إلى السائل، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟نقطة التركيز تدابير مضادة لبيئة درجات الحرارة العالية
تدابير مضادة لبيئة البرد الشديد الأختام
| مطاط الفلور، PTFE | مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التزييت |
| شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء |
| تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتصاص)، تتبع الحرارة | المكونات المعدنية |
| حجز مساحة التمدد | اختر مواد ذات صلابة منخفضة الحرارة، منع التسرب بسبب الانكماش البارد | مكونات التحكم |
| ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، تسخين موضعي، منع التكثيف البارد | التركيب |
| الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عازلة حرارياً | |
