تفاصيل المنتج:
|
| سائل: | هواء | فعل: | التمثيل المزدوج |
|---|---|---|---|
| حجم منفذ الأنابيب: | M5 × 0.8 | أدنى ضغط: | 0.15mpa / 0.06mpa / 0.05mpa |
| سرعة المكبس: | 50 إلى 500 مم / ثانية | تشحيم: | غير لوب |
| إبراز: | smc air cylinders,guided pneumatic cylinder |
||

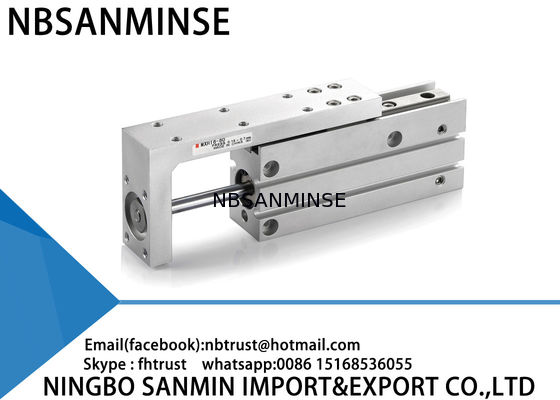

اسطوانة هوائية MXH Slide SMC عالية الموثوقية بضغط أدنى 0.15 ميجا باسكال / 0.06 ميجا باسكال
1: أنماط متنوعة لكل منتج وسلسلة كاملة من المنتجات الهوائية.
2: مخزون كبير للشحن السريع.
3: جودة عالية بسعر تنافسي.
4: طلب عينة وطلب كمية صغيرة مقبول.
5: تخصيص حسب طلبك الخاص.
6: توفير معلومات مجانية عن المنتجات.
7: جودة موثوقة مضمونة وخدمة نشطة بعد البيع
8: ضمان جودة لمدة عام واحد
9: دعم فني عبر ina@pneuhydr.com
المواصفات
| حجم التجويف (مم) | خارج | 15 | 6 | 25 |
| السائل | هواء | |||
| الإجراء | مزدوج الفعل | |||
| حجم منفذ الأنابيب | M5×0.8 | |||
| الحد الأدنى لضغط التشغيل | 0.15 ميجا باسكال | 0.06 ميجا باسكال | 0.05 ميجا باسكال | |
| الحد الأقصى لضغط التشغيل | 0.7 ميجا باسكال | |||
| ضغط الإثبات | 1.05 ميجا باسكال | |||
| درجة حرارة البيئة والسائل |
بدون مفتاح تلقائي: -10 إلى 70 درجة مئوية (بدون تجمد) مع مفتاح تلقائي: -10 إلى 60 درجة مئوية (بدون تجمد) |
|||
| سرعة المكبس | 50 إلى 500 مم/ثانية | |||
| الطاقة الحركية المسموح بها (جول) | 0.0125 | 0.025 | 0.05 | 0.1 |
| ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | بدون تزييت | |||
| امتصاص الصدمات | مصد مطاطي على كلا الطرفين | |||
| تحمل طول الشوط |
+1.0 0 |
|||
الشوط القياسي
| حجم التجويف (مم) | الشوط القياسي (مم) |
| 6,10,16,20 | 5,10,15,20,25,30,40,50,60 |
ملاحظة) الأشواط المتوسطة متاحة مع طراز "مصنوع حسب الطلب" (-XC19).
الناتج النظري
(نيوتن)
|
حجم التجويف (مم) |
حجم القضيب (مم) |
اتجاه التشغيل مساحة المكبس |
(مم²) ضغط التشغيل (ميجا باسكال) |
0.3 | ||
| 0.5 | 0.7 | 6 | ||||
| خارج | خارج | 314 | 8 | خارج | 10 | 33 |
| 264 | 6 | خارج | 15 | 10 | ||
| 15 | خارج | 314 | 23 | 39 | 55 | داخل |
| 264 | 75 | 33 | 46 | 16 | ||
| 6 | خارج | 314 | 60 | MXH6 | 141 | داخل |
| 264 | 51 | 86 | 121 | 20 | ||
| 25 | خارج | 314 | 94 | 157 | 220 | داخل |
| 264 | 79 | 132 | 185 | الوزن | ||
(جرام)
الموديل
| الشوط (مم) | 5 | ||||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | MXH6 | |
| 61 | 66 | 75 | 80 | 88 | 93 | 107 | 120 | 134 | MXH10 |
| 104 | 112 | 125 | 133 | 146 | 153 | 174 | 195 | 216 | MXH16 |
| 194 | 204 | 222 | 232 | 250 | 260 | 288 | 316 | 343 | MXH20 |
| 352 | 369 | 400 | 417 | 448 | 466 | 514 | 562 | 610 | منتجاتنا عالية الجودة مع ضمان لمدة 12 شهرًا، وتدعم الدفع عبر باي بال. |
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم،
ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055 س: ما هو نطاق عملك؟
ج: نطاق عملنا هو
خدمة قطع غيار الأتمتة للمصدرين بحاوية كاملة، وبيعأسطوانة هواء، معالجة مصدر الهواء، صمام لولبي،صمام هواء،صمام آلي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية،وصلات هواء وزيت ، مقياس ضغط، إلخ.س:ما هي أنواع المنتجات التي يمكنك صنعها؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،النحاس، الألمنيوم
معالجة المواد.مثل الصمامات عالية الضغط / الصمامات اللولبية / الصمامات الكهربائية / صمامات المياه / الصمامات الهوائية / الأسطوانات الهوائية / الصمامات الهيدروليكية / المجمعات الهيدروليكية وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا ذلك. نحن موردون لـ OEM لسنوات ومتخصصون في التصنيع. ولكن يجب أن تعطينا التفويض إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ ج: نعم، يمكننا توفير ماركات مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل يوجد ضمان متاح؟ج: نعم، عادة ما يكون ضمان جودة المنتجات لمدة عام واحد.س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟ج:خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية ملف تعريف سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيفية تحويل وحدات الضغط: ميجا باسكال، بار، رطل لكل بوصة مربعة، كجم/سم²؟
ج: 1 ميجا باسكال = 10 بار ≈ 145 رطل لكل بوصة مربعة ≈ 10 كجم
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) بيئة
حارة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟ نقطة التركيز
تدابير مضادة لبيئة درجات الحرارة العالية
تدابير مضادة لبيئة البرد الشديد
الأختام
مطاط الفلور، PTFE
مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثينالتزييت شحم صناعي عالي الحرارة (منخفض التطاير)
شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) معالجة إمداد الهواء
| تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى المنخفضة جدًا (نوع التبريد + الامتصاص)، تتبع الحرارة | المكونات المعدنية |
| حجز مساحة التمدد | اختيار مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم |
| ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق عازلة، تسخين موضعي، منع التكثيف البارد | التركيب |
| الابتعاد عن مصادر الحرارة، إضافة ألواح عازلة للحرارة | تجنب التعرض للرياح والثلج، لف بمواد عازلة للحرارة | |
