تفاصيل المنتج:
|
| مقاس: | 1 ، 2 ، 3 ، 7 | سائل: | الهواء (غير لوب) |
|---|---|---|---|
| درجة حرارة: | من 0 إلى 60 درجة مئوية | وسادة: | لا شيء / مصد المطاط |
| حجم التجويف: | φ 6 ، φ 8 ، φ 10 ، φ 12 | حجم المنفذ: | M3 × 0. 5 / m5 × 0. 8 |
| إبراز: | smc air cylinders,guided pneumatic cylinder |
||

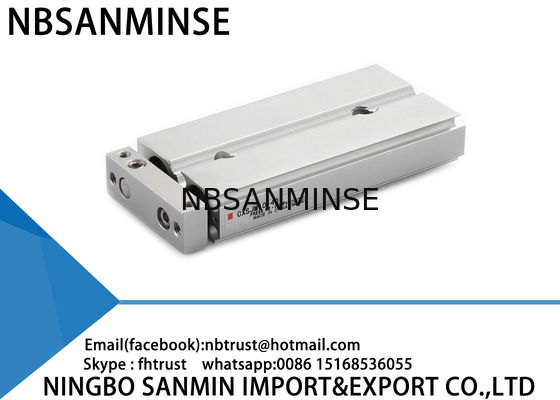

اسطوانة هوائية مدمجة مزدوجة القضبان CXSJ، لا شيء / ممتص صدمات مطاطي، صديقة للبيئة
1: أنماط متنوعة لكل منتج وسلسلة كاملة من المنتجات الهوائية.
2: مخزون كبير للشحن السريع.
3: جودة عالية بسعر تنافسي.
4: طلب عينة وطلب كمية صغيرة مقبول.
5: تخصيص حسب طلبك الخاص.
6: توفير معلومات مجانية عن المنتجات.
7: جودة موثوقة مضمونة وخدمة نشطة لما بعد البيع
8: ضمان جودة لمدة عام واحد
9: دعم فني عبر ina@pneuhydr.com
المواصفات
| حجم التجويف (مم) | 6 | 10 | 15 | 20 | 25 | 32 |
| السائل | هواء (بدون تزييت) | |||||
| ضغط الإثبات | 1.05MPa | |||||
| أقصى ضغط تشغيل | 0.7MPa | |||||
| أدنى ضغط تشغيل | 0.15MPa | 0.1MPa | 0.05MPa | |||
| درجة حرارة البيئة والسائل | -10 إلى 60 درجة مئوية (بدون تجمد) | |||||
| سرعة المكبس | 30 إلى 800 مم/ثانية | 30 إلى 700 مم/ثانية | 30 إلى 600 مم/ثانية | |||
| امتصاص الصدمات | ممتص صدمات مطاطي على كلا الطرفين | |||||
| نطاق ضبط الشوط | 0 إلى -5 مم مقارنة بالشوط القياسي | |||||
| حجم المنفذ | M3×0.5 | M5×0.8 | RC(NPT,FF)1/8 | |||
| الطاقة الحركية المسموح بها | 0.016J | 0.064J | 0.095J | 0.17J | 0.27J | 0.32J |
الشوط القياسي
(مم)
| الموديل | الشوط القياسي | نطاق الشوط القابل للتصنيع |
| CXSJ 6 | 10,20,30,40,50 | 60 إلى 100 |
| CXSJ 10 | 10,20,30,40,50,75 | 80 إلى 150 |
| CXSJ 15 | 10,20,30,40,50,75,100 | 110 إلى 150 |
| CXSJ 20,25,32 | 110 إلى 200 |
الناتج النظري
(N)
|
حجم التجويف (مم) |
حجم القضيب (مم) |
اتجاه التشغيل | مساحة المكبس (مم²) | ضغط التشغيل (MPa) | |||||||
| 0.1 | 0.15 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| CXSJ 6 | 4 | خارج | 56 | - | 8.4 | 11.2 | 16.8 | 22.4 | 28.0 | 33.6 | 39.2 |
| داخل | 31 | - | 4.6 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 21.7 | ||
| CXSJ 10 | 6 | خارج | 157 | 15.7 | - | 31.4 | 47.1 | 62.8 | 78.5 | 94.2 | 110 |
| داخل | 100 | 10.0 | - | 20.0 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | ||
| CXSJ 15 | 8 | خارج | 353 | 35.3 | - | 70.6 | 106 | 141 | 177 | 212 | 247 |
| داخل | 252 | 25.2 | - | 50.4 | 75.6 | 101 | 126 | 151 | 176 | ||
| CXSJ 20 | 10 | خارج | 628 | 62.8 | - | 126 | 188 | 251 | 314 | 377 | 440 |
| داخل | 471 | 47.1 | - | 94.2 | 141 | 188 | 236 | 283 | 330 | ||
| CXSJ 25 | 12 | خارج | 982 | 98.2 | - | 196 | 295 | 393 | 491 | 589 | 687 |
| داخل | 756 | 75.6 | - | 151 | 227 | 302 | 378 | 454 | 529 | ||
| CXSJ 32 | 16 | خارج | 1608 | 161 | - | 322 | 482 | 643 | 804 | 965 | 1126 |
| داخل | 1206 | 121 | - | 241 | 362 | 482 | 603 | 724 | 844 | ||
منتجاتنا عالية الجودة مع ضمان لمدة 12 شهرًا، وتدعم الدفع عبر PayPal.
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع غيار الأتمتة بحاوية كاملة، وبيعأسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام آلي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، وصلات هواء وزيتوصلات،مقياس ضغطإلخ.
س:ما هي أنواع المنتجات التي يمكنك تصنيعها؟ج: يمكننا تصنيع العديد من أنواع معالجة المواد من الفولاذ المقاوم للصدأ،
النحاس، الألومنيوممثل الصمامات عالية الضغط / الصمام اللولبي / الصمام الكهربائي / صمام المياه /الصمام الهوائي/الأسطوانة الهوائية / الصمام الهيدروليكي / المجمع الهيدروليكي وغيرها.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا ذلك. نحن موردون لمصنعي المعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا توريد ماركات مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل يوجد ضمان متاح؟
ج: نعم، عادة ما يكون ضمان جودة المنتجات لمدة عام واحد.
س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
خيط G هو أنبوب أسطواني مستقيم لا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند الشد. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مادة مانعة للتسرب أو شريط معًا لتعزيز تأثير الإغلاق.
مطاط الفلور، PTFE س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm²؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول الرأس التجريبي للسائل، مشكلة في قلب الصمام والزنبرك، بيئة
حارة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز
إجراءات مضادة لبيئة درجات الحرارة العاليةإجراءات مضادة لبيئة البرد الشديد الأختام
مطاط الفلور، PTFE مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين
| التزييت | شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) |
| معالجة إمداد الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف نقطة الندى المنخفضة جدًا (نوع التبريد + الامتزاز)، تتبع الحرارة |
| المكونات المعدنية | حجز مساحة التمدد | اختيار مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد |
| مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق عازلة، تسخين موضعي، منع التكثف البارد |
| التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عازلة للحرارة | تجنب التعرض للرياح والثلج، لف بمواد عازلة للحرارة |
