تفاصيل المنتج:
|
| حجم التجويف (مم): | 6 / 10 | فعل: | التمثيل المزدوج |
|---|---|---|---|
| السوائل: | هواء | درجة حرارة: | - 10 إلى 60 ℃ |
| تشحيم: | غير لوب | سرعة المكبس: | 50 إلى 500 مم / ثانية |
| حجم المنفذ: | M3 × 0. 5 | حجم الدليل: | Φ 5 / Φ 6 |
| إبراز: | smc locking cylinder,guided pneumatic cylinder |
||

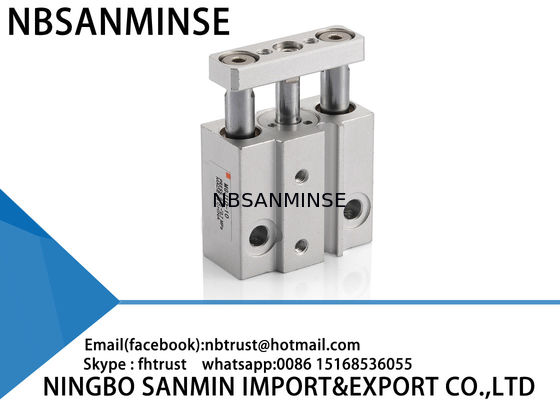

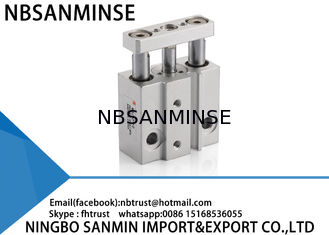

أسطوانة هوائية مصغرة مزدوجة الفعل موجهة بسرعة مكبس 50 - 500 مم / ثانية
1: أنماط متنوعة لكل منتج وسلسلة كاملة من المنتجات الهوائية.
2: مخزون كبير للشحن السريع.
3: جودة عالية بسعر تنافسي.
4: طلب عينة وكمية صغيرة مقبول.
5: تخصيص حسب طلبك الخاص.
6: توفير معلومات مجانية عن المنتجات.
7: جودة موثوقة مضمونة وخدمة نشطة بعد البيع
8: ضمان جودة لمدة عام واحد
9: دعم فني عبر ina@pneuhydr.com
المواصفات
| 5 | 33.0 | 48.0 |
| الإجراء | مزدوج الفعل | |
| السائل | هواء | |
| ضغط الإثبات | 1.05 ميجا باسكال | |
| أقصى ضغط تشغيل | 0.7 ميجا باسكال | |
| أدنى ضغط تشغيل | 0.15 ميجا باسكال | |
| درجة حرارة البيئة والسائل | -10 إلى 60 درجة مئوية (بدون تجمد) | |
| امتصاص الصدمات | مصد مطاطي عند كلا الطرفين | |
| احتياطي مساحة التمدد | بدون تزييت | |
| سرعة المكبس | 50 إلى 500 مم/ثانيةملاحظة) | |
| تحمل طول الشوط |
+1.0 مم 0 مم |
|
| حجم المنفذ | M3×0.5 | |
| حجم الدليل | Φ5 | Φ6 |
الناتج النظري
الوحدة: نيوتن
|
حجم التجويف (مم) |
حجم القضيب (مم) |
اتجاه التشغيل مساحة المكبس (مم²) |
ضغط التشغيل (ميجا باسكال) 0.15 |
0.3 | |||
| 0.5 | 0.7 | 6 | 3 | ||||
| 33.0 | 28.3 | 11.77 | 8.48 | 14.15 | 19.81 | داخل | 21.2 |
| 8.83 | 6.36 | 10.60 | 14.84 | 10 | 5 | ||
| 48.0 | 15 | 11.77 | 23.55 | 39.25 | 54.95 | داخل | 58.9 |
| 8.83 | 17.67 | 29.45 | 41.23 | الوزن | الوحدة: جرام | ||
حجم التجويف (مم)
الشوط القياسي (مم)
| 5 | 10 | |||
| 15 | 48.0 | 6 | 27.3 | |
| 33.0 | 38.4 | - | 10 | 40.6 |
| 48.0 | 55.6 | 63.2 | منتجاتنا عالية الجودة مع ضمان لمدة 12 شهرًا، وتدعم الدفع عبر باي بال. | س: هل يمكنك تقديم عينات مجانية؟ |
ج: نعم،
لكن ذلك يعتمد على المنتجات،
يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055 س: ما هو نطاق عملك؟ ج: نطاق عملنا هو
خدمة تصدير قطع الغيار الآلية مع حاوية كاملة، وبيع
أسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام آلي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية،وصلات هوائية وزيتية، مقياس ضغط ، إلخ.س:ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ
،النحاس، الألمنيوممعالجة المواد.
مثل الضغط العاليصمام / صمام لولبي / صمام كهربائي / صمام مياه/صمام هوائي/ أسطوانة هوائية/ صمام هيدروليكي/ مجمع هيدروليكيمنتجات وما إلى ذلك. س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون مصنعون للمعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكن يجب عليك منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا توريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل يوجد ضمان متاح؟ج: نعم، عادة ما يكون ضمان جودة المنتجات لمدة عام واحد.
س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
خيط G هو أنبوب مستقيم أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مادة مانعة للتسرب أو شريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية ملف تعريف سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين ج: 1 ميجا باسكال = 10 بار ≈ 145 رطل لكل بوصة مربعة ≈ 10 كجم
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى الرأس التجريبي، مشكلة في قلب الصمام والزنبرك،
بيئة حارة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز
تدابير مضادة لبيئة درجات الحرارة العالية
تدابير مضادة لبيئة البرد الشديدالأختام مطاط الفلور، PTFE
مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين التزييت
| شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء |
| تعزيز التبريد، إزالة المياه بكفاءة | تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتزاز)، تتبع الحرارة | المكونات المعدنية |
| احتياطي مساحة التمدد | اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم |
| ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق عازلة، تسخين موضعي، منع التكثف البارد | التركيب |
| الابتعاد عن مصادر الحرارة، إضافة ألواح عازلة للحرارة | تجنب التعرض للرياح والثلج، لف بمواد عازلة للحرارة | |
