تفاصيل المنتج:
|
| ضغط: | 1.0 ميجا باسكال | التدفق المقدر: | 0.25 ، 050 لتر/دقيقة |
|---|---|---|---|
| سعة خزان الزيت: | 3.0 ، 4.0 ، 6.0 ، 9.0 لتر | الجهد االكهربى: | AC380 v |
| تكرار: | 50 هرتز | قوة: | 60 ، 90 واط |
| حجم المنفذ: | 3/8،1/4 "، 1/8" -1 "، G1/4،3/4 '' | ضغط العمل: | 0.5 ~ 12 BAR/O.5 ~ 7BAR ، 0.15 ~ 0.8MPA |
| ضغط إثبات: | 1.5 ميجا باسكال ، 1.5mpa | درجة الحرارة المحيطة: | -10-60،5-60 ℃ |
| نطاق الضغط: | 0.05 ~ 0.85mpa ، 50 ~ 850kpa | ||
| إبراز: | pump lubrication system,industrial air filter regulator |
||

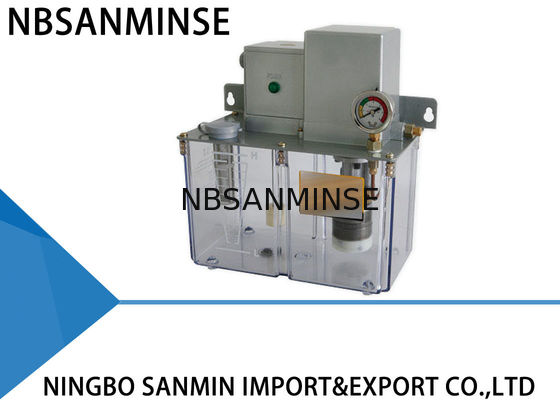

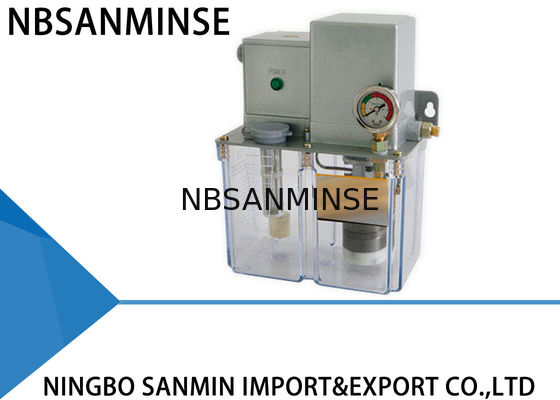

مضخة زيت NBSANMINSE SDR 1Mpa تيار متردد 380 فولت 50 هرتز 0.25 0.5 لتر / دقيقة مضخة تشحيم ذات تدفق مقنن لآلة CNC
الأداء والخصائص
. ضغط العمل المقنن: مجهز بصمام تجاوز، يمنع الحمل الزائد لمضخة الزيت
. بدون وظيفة تفريغ: تتوقف مضخة الزيت عن العمل بدون وظيفة تفريغ، تستخدم بشكل أساسي في نظام التشحيم بالزيت الرقيق من نوع المقاومة
. مجهز بمفتاح مستوى سائل (مغلق عند نقص الزيت 10 واط / تيار مستمر 100 فولت / 0.5 أمبير)، إشارة خروج عند نقص الزيت في الخزان
. المضخة مزودة بمفتاح ضغط (عادةً مفتوح تيار متردد 220 فولت / 2 أمبير تيار مستمر 36 فولت / 2 أمبير)، لمراقبة انسداد خط الزيت الرئيسي للنظام وفقدان الضغط (أجزاء اختيارية)

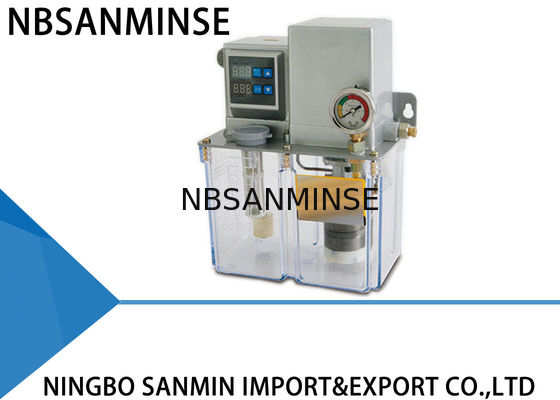

. يمكن للمضخة مطابقة وحدة التحكم في العرض PC-2، والتحكم في وقت التشغيل والراحة (أجزاء اختيارية)
. خزان زيت راتنج شفاف
. استخدام لزوجة مواد التشحيم 32 ~ 2500 سنتيستوكس.
. موزع داعم: موزع قياس من نوع SDPC، موزع من نوع SDB
انتباه
. يجب تركيب مفتاح الضغط قدر الإمكان في نهاية الأنبوب الرئيسي للنظام، وليس داخل مضخة الزيت، حيث يمكنه اكتشاف حالة نظام التشحيم بشكل أكثر صحة عند انسداد الأنبوب الرئيسي للتدفق وفقدان الضغط
. إذا كان المضيف مزودًا بوحدة تحكم منطقية قابلة للبرمجة (PLC)، فيجب على وحدة التحكم المنطقية القابلة للبرمجة للمضيف التحكم في ربط تشغيل مضخة الزيت وربط الراحة، ولا تحتاج مضخة الزيت إلى وحدة تحكم مخصصة؛ ولكن إذا كان المضيف لا يحتوي على وحدة تحكم منطقية قابلة للبرمجة (PLC) أو كان توصيل وحدة التحكم المنطقية القابلة للبرمجة غير مريح، فيجب على مضخة الزيت تعيين وحدة تحكم، ووحدة التحكم للتحكم في العد التنازلي لدورة عمل مضخة التشحيم: وقت التشغيل ووقت الراحة.
. إذا كانت طاقة العمل ليست تيار متردد 380 فولت 50 هرتز، فيجب تحديد الطاقة والتردد عند طلب مصدر الطاقة
. ما يلي هو مثال على مضخات سلسلة SDR بدون مفتاح ضغط ووحدة تحكم لتوضيح المعلمات الفنية المحددة، التكوينات التي تحتوي على مفتاح ضغط أو معلمات المضخة هي نفسها مواصفات وحدة التحكم
. مثال: التدفق المقنن 0.5 لتر / دقيقة، سعة الزيت 3.0 لتر، الضغط المقنن 1.0 ميجا باسكال، مصدر الطاقة هو تيار متردد 380 فولت 50 هرتز، بدون مفتاح ضغط ووحدة تحكم لمضخة الزيت الرقيق من سلسلة SDR، الطراز هو SDR5-31؛ مضخة التشحيم مع مفتاح ضغط (اختياري)، الطراز هو SDR5-31P؛ مضخة التشحيم مع وحدة تحكم (اختياري)، الطراز هو SDR5-31C؛ إذا كان العمل يتطلب طاقة محددة، عند الطلب يجب تحديد الجهد والتردد، مثل SDR5-31/400V60Hz.
| المشروع | الضغط المقنن (ميجا باسكال) | التدفق المقنن (لتر / دقيقة) | سعة خزان الزيت (لتر) | معلمات المحرك الكهربائي | نوع الرمز | |||
| الجهد (فولت) | التردد (هرتز) | الطاقة (واط) | سرعة الدوران (دورة في الدقيقة) | |||||
| الموديل | ||||||||
| SDR2.5-31 | 1 | 0.25 | 3 | تيار متردد 380 | 50 | 60 | 1350 | 1. موديل بمفتاح ضغط بعد P، مثل SDR2.5-31P. 2. موديل بوحدة تحكم بعد C، مثل SDR 2.5-31C. 3. تحديد الطاقة، مثل SDR2.5-31Z/AC400V60Hz. |
| SDR5-31 | 0.50 | 90 | 2700 | |||||
| SDR2.5-41 | 0.25 | 4 | 60 | 1350 | ||||
| SDR5-41 | 0.50 | 90 | 2700 | |||||
| SDR2.5-61 | 0.25 | 6 | 60 | 1350 | ||||
| SDR5-61 | 0.50 | 90 | 2700 | |||||
| SDR2.5-91 | 0.25 | 9 | 60 | 1350 | ||||
| SDR5-91 | 0.50 | 90 | 2700 | |||||
س: هل يمكنكم تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملكم؟
ج: نطاق عملنا هوخدمة تصدير قطع الغيار الأتمتة بحاوية كاملة، وبيعأسطوانات هوائية، معالجة مصدر الهواء، صمامات كهربائية،صمامات هوائية،صمامات آلية، صمامات نحاسية، صمامات هيدروليكية، أسطوانات هيدروليكية، وصلات هوائية وزيتية ،مقياس ضغط إلخ.
س:ما هي أنواع المنتجات التي يمكنكم صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،
,النحاس، الألمنيوم معالجة المواد.مثل الضغط العاليصمام / صمام كهربائي / صمام كهربائي /صمام مياه/ صمام هوائي/أسطوانة هوائية/ صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لمصنعي المعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكن يجب أن تعطينا الإذن إذا كان ذلك ممكنًا.
س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟
ج: نعم، يمكننا توفير مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.
س:
هل هناك ضمان متاح؟
نقطة التركيز س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن تبلغ 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية. س: كيف تحويل وحدات الضغط: ميجا باسكال، بار، رطل لكل بوصة مربعة، كجم/سم ²؛؟
ج: 1 ميجا باسكال = 10 بار ≈ 145 رطل لكل بوصة مربعة ≈ 10 كجم
س: ما الذي يسبب عادة احتراق ملفات الصمام الكهربائي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى الرأس التجريبي، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد إلخ.س: ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز تدابير مضادة لبيئة درجات الحرارة العالية
| تدابير مضادة لبيئة البرد الشديد | الأختام | مطاط الفلور، PTFE |
| مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التشحيم | شحم صناعي عالي الحرارة (منخفض التطاير) |
| شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء | تعزيز التبريد، إزالة فعالة للمياه |
| تجفيف نقطة الندى المنخفضة للغاية (تبريد + نوع الامتصاص)، تتبع الحرارة | المكونات المعدنية | حجز مساحة التمدد |
| اختيار مواد ذات متانة عند درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض |
| تركيب صناديق العزل، تسخين محلي، منع التكثف البارد | التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري |
| تجنب التعرض للرياح والثلج، لف بمواد عزل حراري |
