تفاصيل المنتج:
|
| ضغط: | 0 . 0. 3 - 0 . 3 - 0. 6MPa 6 ميجا باسكال | درجة حرارة: | - 25 ~ 60 ℃ |
|---|---|---|---|
| الرطوبة النسبية: | ≤ 85٪ | واسطة: | هواء نظيف |
| الجهد االكهربى: | AC220V / DC24V / AC110V / AC24V حسب الطلب | جسم: | ADC 12 Die Cast |
| إبراز: | ,,pulse air valve |
||

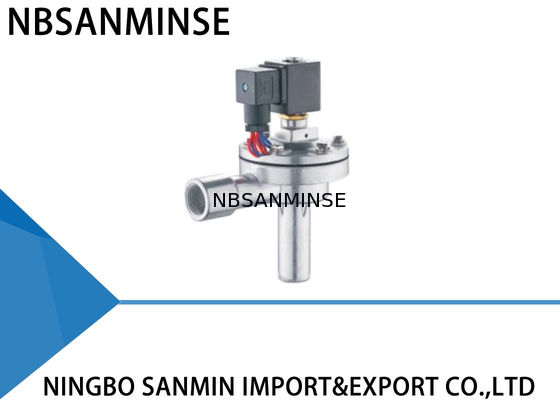

صمام نبضي هوائي من سلسلة QG-Z-20A بزاوية قائمة 220 فولت تيار متردد / 24 فولت تيار مستمر / 110 فولت تيار متردد نوع GOYEN
المعلمات الفنية
| زاوية قائمة | مدمج | في الخط | سدادة | |
| ضغط التصميم | 0.3~0.8 ميجا باسكال | 0.2~0.8 ميجا باسكال | 0.3~0.8 ميجا باسكال | 0.2~1.0 ميجا باسكال |
| ضغط التشغيل | 0.3~0.6 ميجا باسكال | 0.2~0.6 ميجا باسكال | 0.3~0.6 ميجا باسكال | 0.2~0.6 ميجا باسكال |
| درجة الحرارة المحيطة | -25~60 درجة مئوية مخصصة لدرجة حرارة أقل أو أعلى | |||
| الرطوبة النسبية | ≤85% | |||
| الوسط العامل | هواء نظيف | |||
| الجهد االكهربائي | تيار متردد 220 فولت / تيار مستمر 24 فولت / تيار متردد 110 فولت / تيار متردد 24 فولت مخصص | |||
| فئة الحماية | IP65 | |||
| عمر الغشاء | أكثر من مليون دورة | |||
| Cv/Kv | اتصل بنا للحصول على التفاصيل | |||
الجسم: ADC12 مصبوب بالقالب
المرساة: 430 فولاذ مقاوم للصدأ FR
الحجاب الحاجز: النتريل أو فيتون
الزنبرك: 321 فولاذ مقاوم للصدأ
المثبتات: 302 فولاذ مقاوم للصدأ
يجب اختيار واستخدام أغشية ذات نوعية جيدة لجميع الصمامات ، مع فحص كل جزء في كل إجراء تصنيع ، ووضعها في خط التجميع وفقًا لجميع الإجراءات. يجب إجراء اختبار النفخ الكهربائي لكل صمام منتهي.
أثناء التركيب والتكليف
ظواهر الفشل
1. لا يمكن فتح جميع الصمامات ، لكن الجزء الرئيسي يعمل.
2. بعض الصمامات لا تعمل ، لكن الصمامات الأخرى طبيعية.
3. لا يمكن إغلاق جميع الصمامات. هناك تسرب. لا توجد طريقة لإنشاء قبة غاز.
4. لا يمكن إغلاق بعض الصمامات. هناك تسرب.
5. إغلاق الصمام ببطء.
1. هناك بعض الأوساخ أو الحطام على الغشاء ، الجزء الرئيسي تالف. القلب الحديدي المتحرك مسدود.
1. تحقق من ضغط قبة الغاز لمعرفة ما إذا كان منخفضًا جدًا.
2. تحقق من توصيل ملف الصمام والملف
3 (1). صمام Y. تتسرب بعض الصمامات لنفس قبة الغاز ، مما يتسبب في تسرب لجميع الصمامات.
3 (2). صمام Z. يتم تركيب مدخل الصمام وفوهة النفخ للخلف.
4. هناك بعض الأوساخ أو الحطام على الغشاء ، فهو يسد القلب الحديدي المتحرك.
5. يتم حظر فتحة الغشاء.
1. نظف الغشاء وتحقق من اكتمال قطعة الغشاء. تحقق من القلب الحديدي المتحرك والقفل الهوائي. استبدل الملحقات إذا لزم الأمر.
1. تحقق من التسرب
2. استبدال الملحقات
3 (1). تحقق من التسرب
3 (2). إعادة التثبيت
4. نظف الغشاء وتحقق من اكتمال الغشاء. تحقق من القلب الحديدي المتحرك والقفل الهوائي.
5. تجريف فتحة الغشاء
أثناء فترة الاستخدام
ظواهر الفشل
1. تتسرب بعض الصمامات. لا يمكن للحجاب الحاجز أن يغلق بإحكام والصمام مفتوح دائمًا قليلاً.
2. الملف ساخن واحترق.
3. يوجد جهد كهربائي ولكن الصمام لا يعمل.
4. درجة الحرارة المحيطة أقل من -20 درجة مئوية. يتسرب الصمام ولا يمكن فتحه.
السبب المحتمل
1. هناك بعض الأوساخ أو الحطام على الغشاء ، الجزء الرئيسي تالف. القلب الحديدي المتحرك مسدود.
2. تم تشغيله لفترة طويلة جدًا.
3. الغشاء تالف وتم حظر الفتحة.
4. درجة الحرارة المحيطة منخفضة جدًا وهنا صقيع في الصمام.
استكشاف الأخطاء وإصلاحها
1. نظف الغشاء وتحقق من اكتمال قطعة الغشاء. تحقق من القلب الحديدي المتحرك والقفل الهوائي. استبدل الملحقات إذا لزم الأمر.
2. تحقق من حالة عمل نظام التحكم.
3. استبدال الملحقات في الوقت المناسب.
4. انتبه إلى العزل والحفاظ على درجات الحرارة المناسبة.
