تفاصيل المنتج:
|
| ضغط: | 0 . 0. 3 - 0 . 3 - 0. 6MPa 6 ميجا باسكال | درجة حرارة: | - 25 ~ 60 ℃ |
|---|---|---|---|
| الرطوبة النسبية: | ≤ 85٪ | واسطة: | هواء نظيف |
| الجهد االكهربى: | DC24V / AC110V / إلخ | جسم: | ADC 12 Die Cast |
| حديد التسليح: | 430FR الفولاذ المقاوم للصدأ | غشاء: | النتريل أو Viton |
| إبراز: | pulse air valve,pulse jet ملفّ لولبيّ صمام |
||

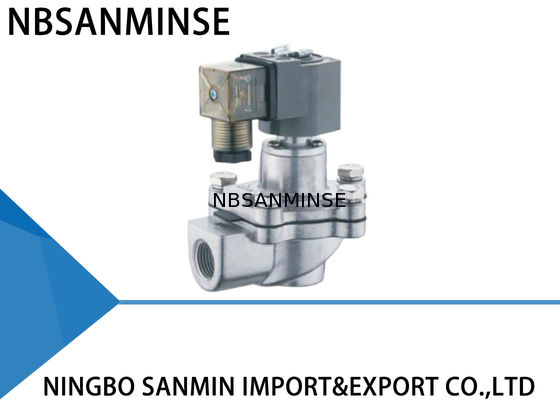

صمام نبضي بغشاء النتريل / فيتون IP65 رطوبة نسبية ≤ 85% نوع GOYEN
نوع مشابه لـ GOYEN

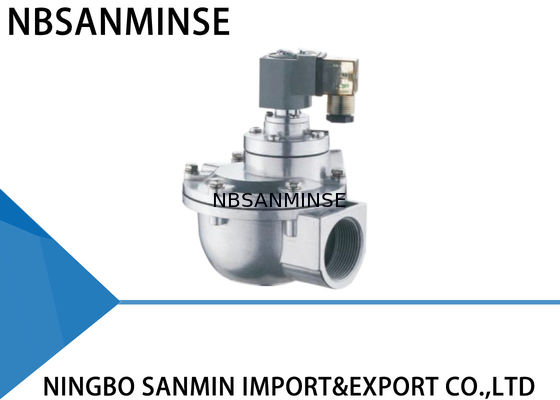

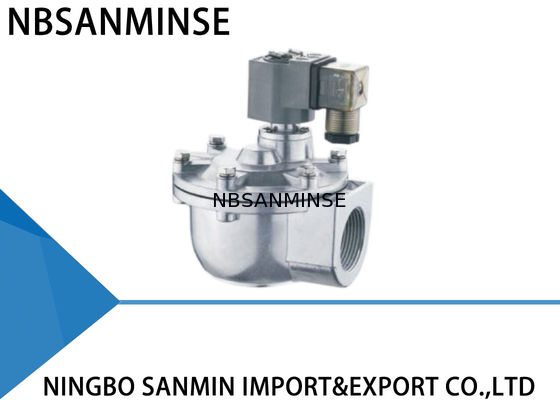

نوع بزاوية قائمة
يتكون صمام النبض من رأس توجيه، وغشاء، وجسم صمام من الألومنيوم. مساحة التجويف الخلفي للغشاء أكبر من الأمامي. يتم الاحتفاظ بالغشاء في وضع الإغلاق بسبب تأثير الضغط الكبير.
يرسل متحكم النبض الكهربائي إشارات الدخل بحيث يجذب العضو المتحرك الكهرومغناطيسي الشريط المتحرك. يفتح فتحة التوازن لتحرير غاز الضغط في التجويف الخلفي للغشاء بسرعة؛ غاز الضغط في التجويف الأمامي يدعم الغشاء لفتح الممر ويبدأ الصمام في التنظيف.
يختفي نبض الإشارة وتعمل زنبرك العضو المتحرك فورًا لاستعادة الشريط المتحرك لإغلاق فتحة التوازن. يعمل غاز الضغط في التجويف الخلفي للغشاء والزنبرك معًا لإغلاق الممر ويتوقف الصمام عن التنظيف.
وظيفة فتحة التخميد في الغشاء هي تخميد تدفق الهواء عندما يدعم الشريط المتحرك للعضو المتحرك للتوازن ونقل الهواء إلى التجويف الخلفي بمجرد إغلاق فتحة التوازن لإغلاق الممر وإيقاف التنظيف.
المعلمات الفنية
| زاوية قائمة | مدمج | مضمن | قابس | |
| ضغط التصميم | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| ضغط التشغيل | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| درجة حرارة البيئة المحيطة | -25~60 درجة مئوية مخصص لدرجات حرارة أقل أو أعلى | |||
| الرطوبة النسبية | ≤85% | |||
| وسط التشغيل | هواء نظيف | |||
| الجهد | AC220V/DC24V/AC110V/AC24V مخصص | |||
| فئة الحماية | IP65 | |||
| عمر الغشاء | أكثر من مليون دورة | |||
| Cv/Kv | اتصل بنا للتفاصيل | |||
بناء المواد
| الجسم | ADC12 مصبوب بالصب |
| العضو المتحرك | فولاذ مقاوم للصدأ 430FR |
| الغشاء | نتريل أو فيتون |
| الزنبرك | فولاذ مقاوم للصدأ 321 |
| مثبتات | فولاذ مقاوم للصدأ 302 |
الأعطال الشائعة واستكشاف الأخطاء وإصلاحها
أثناء التركيب والتشغيل:
ظواهر الفشل
1. لا يمكن فتح جميع الصمامات، ولكن الجزء الرائد يعمل.
2. بعض الصمامات لا تعمل، ولكن البعض الآخر طبيعي.
3. لا يمكن إغلاق جميع الصمامات. هناك تسرب. لا توجد طريقة لإنشاء قبة غاز.
4. لا يمكن إغلاق بعض الصمامات. هناك تسرب.
5. إغلاق صمام بطيء.
1. هناك بعض الأوساخ أو الحطام على الغشاء، والجزء الرائد تالف. قلب الحديد المتحرك مسدود.
1. تحقق من ضغط قبة الغاز لمعرفة ما إذا كان منخفضًا جدًا.
2. تحقق من توصيل ملف الصمام والملف
3 (1). صمام Y. بعض الصمامات لنفس قبة الغاز تتسرب، مما يسبب تسربًا لجميع الصمامات.
3 (2). صمام Z. تم تركيب مدخل الصمام وفوهة النفخ بشكل معكوس.
4. هناك بعض الأوساخ أو الحطام على الغشاء، مما يعيق قلب الحديد المتحرك.
5. فتحة الغشاء مسدودة.
1. نظف الغشاء وتحقق من اكتمال قطعة الغشاء. تحقق من قلب الحديد المتحرك وقفل الهواء. استبدل الملحقات إذا لزم الأمر.
1. تحقق من التسرب
2. استبدل الملحقات
3 (1). تحقق من التسرب
3 (2). أعد التركيب
4. نظف الغشاء وتحقق من اكتماله. تحقق من قلب الحديد المتحرك وقفل الهواء.
5. قم بتصريف فتحة الغشاء
أثناء فترة الاستخدام
ظواهر الفشل
1. بعض الصمامات تتسرب. لا يمكن للغشاء أن يغلق بإحكام والصمام مفتوح دائمًا قليلاً.
2. الملف ساخن ومحترق.
3. يوجد جهد ولكن الصمام لا يعمل.
4. درجة حرارة البيئة المحيطة أقل من -20 درجة مئوية. الصمام يتسرب ولا يمكن فتحه.
سبب محتمل
1. هناك بعض الأوساخ أو الحطام على الغشاء، والجزء الرائد تالف. قلب الحديد المتحرك مسدود.
2. تم تشغيله لفترة طويلة جدًا.
3. الغشاء تالف والفتحة مسدودة.
4. درجة حرارة البيئة المحيطة منخفضة جدًا وهناك صقيع في الصمام.
استكشاف الأخطاء وإصلاحها
1. نظف الغشاء وتحقق من اكتمال قطعة الغشاء. تحقق من قلب الحديد المتحرك وقفل الهواء. استبدل الملحقات إذا لزم الأمر.
2. تحقق من حالة عمل نظام التحكم.
3. استبدل الملحقات في الوقت المناسب.
4. انتبه للعزل والحفاظ على درجات حرارة مناسبة.
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم،
ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055 س: ما هو نطاق عملك؟
ج: نطاق عملنا هو
خدمة تصدير قطع الغيار الآلية بحاوية كاملة، وبيعأسطوانات الهواء، ومعالجة مصدر الهواء، وصمامات الملف اللولبي،صمامات الهواء،صمامات آلية،صمامات نحاسية، صمامات هيدروليكية، أسطوانات هيدروليكية،وصلات الهواء والزيت ، مقاييس الضغط، إلخ.س: ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،
النحاس، الألومنيوممعالجة المواد.مثل الضغط العالي
صمام / صمام لولبي / صمام كهربائي /صمام مياه / صمام هوائي/ أسطوانة هواء / صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن صنع المنتج بشعارنا وعلامتنا التجارية؟ ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لـ OEM لسنوات ومحترفون في الصنع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من العلامات التجارية الهوائية والهيدروليكية الشهيرة؟ج: نعم، يمكننا توريد مثل Festo، SMC، CKD، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل هناك ضمان متاح؟ج: نعم، عادة ما يكون المنتجات ضمان جودة لمدة عام واحد.س: هل الموصل بنظام بريطاني أم متري؟ ما هو الفرق بين خيوط PT و NPT و G؟
ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند الشد. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن تبلغ 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm²؟
التزييت س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول السائل إلى الرأس التوجيهي، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد، إلخ. س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز
تدابير مضادة لبيئة درجات الحرارة العالية
تدابير مضادة لبيئة البرد الشديد
الأختاممطاط الفلور، PTFE نتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين
التزييت شحم صناعي عالي الحرارة (منخفض التطاير)
| شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء | تعزيز التبريد، إزالة فعالة للمياه |
| تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتصاص)، تتبع الحرارة | المكونات المعدنية | احتياطي مساحة التمدد |
| اختر مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض |
| تركيب صناديق العزل، تسخين موضعي، منع التكثف البارد | التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري |
| تجنب التعرض للرياح والثلج، لف بمواد عزل حراري | ||
