تفاصيل المنتج:
|
| الضغط الاسمي: | 1.0 (MPA) | يكتب: | صمام مدخل/صمام الرصيد/صمام المخرج |
|---|---|---|---|
| درجة حرارة: | ≤200 ℃ | ماكس اختبار الصحافة: | 1.5 (MPA) |
| DN: | 50 ، 80 ، 100 ، 125 ، 150 ، 200 ، 250 ، 300 | الجسم صمام: | الحديد الزهر |
| إبراز: | ,pulse jet ملفّ لولبيّ صمام,pulse jet solenoid valve |
||

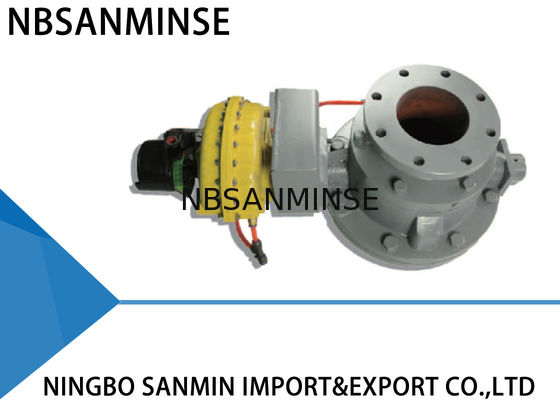

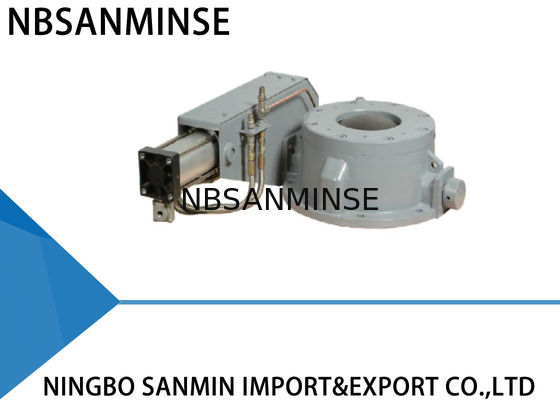

صمام القبة الاحترافي للمدخل / التوازن SMDF ، صمام فحص القرص المزدوج
معلومات الإنتاج
تم تصميم صمامات القبة كجهاز تشغيل وإيقاف في أنظمة النقل الهوائي للمواد السائبة من خلال أدائها في التشغيل والإيقاف في الحاوية أو خط الأنابيب. يتم تطبيقه في نظام النقل الهوائي للمواد السائبة التي تكون سائبة وجافة وغير لزجة وسائلة. على وجه الخصوص ، يتم استخدامه جيدًا في محطات الطاقة الحرارية للتخلص من الرماد.
يتم تشغيل وإيقاف صمامات القبة باستخدام قلب صمام نصف كروي وغسالة ختم مهواة. لا يوجد احتكاك بين القلب وغسالة الختم نظرًا لأن مسار التشغيل والإيقاف تتم معالجته في بيئة غير مضغوطة.
وفقًا لبيئة التشغيل المختلفة ، يستخدم قلب صمام القبة مواد مختلفة وتصلب السطح. يمكن أن تتأكد من أن غسالة الختم تحقق ختمًا ثابتًا وممتازًا. يمكن لغسالة الختم المطاطية أن تتحمل درجات الحرارة المرتفعة والتآكل والشيخوخة والتأثيرات غير المواتية الأخرى بسبب المكونات الخاصة. وبالتالي ، فإن غسالة الختم المطاطية متينة.
تطبيق صمام القبة: الغاز والسائل وشبه السائل والمسحوق الصلب.
مبدأ التشغيل
صمام القبة عبارة عن قبة نصف كروية. في أثناء التشغيل والإيقاف ، توجد مسافة 0.2 ~ 0.4 مم بين القلب وغسالة الختم ، مما يمكنهما من التحرك دون لمس بعضهما البعض. تم تصميم هذا لتحقيق هدف أقل تآكل لأنه لا يوجد احتكاك بين القلب وغسالة الختم. المشغل الهوائي عبارة عن أسطوانة خطية ذات إصدار مزدوج المفعول. عندما يغلق صمام القبة ، تنتفخ غسالة الختم وتضغط بعد ذلك على القلب نصف الكروي ، مما يشكل حلقة محكمة الإغلاق للغاية. وبالتالي يتم حظر عيب المواد في خط الأنابيب.
تعمل الصمامات في دورات: إغلاق (غسالة الختم تنتفخ) → إغلاق (غسالة الختم تنفد) → يدور القلب → مفتوح بالكامل (غسالة الختم لا تعمل على النفخ) → يدور القلب → إغلاق (غسالة الختم لا تعمل على النفخ) → إغلاق (غسالة الختم تنتفخ)
الحالة العادية: يكون قلب الصمام في وضع الإغلاق ، عندما يثبت مسمار الضبط في الذراع الدوارة ساق مفتاح الحد الهوائي ويتم شحن الهواء المضغوط إلى غسالة الختم. يشار إلى الضغط على غسالة الختم في مقياس الضغط.
الحالة المفتوحة: تبدأ الأسطوانة الخطية في التحرك ، عندما ينفصل مسمار الضبط في الذراع الدوارة عن حد الهواء من خلال صمام العادم السريع. ثم يدور قلب الصمام معها. خلال فترة تشغيل القلب ، لا يوجد لمس للقلب وغسالة الختم لبعضهما البعض.
حالة الإغلاق: عند إيقاف التشغيل ، تبدأ الأسطوانة في العودة ، عندما يدور القلب في الاتجاه المعاكس حتى وضع الإغلاق الكامل ويثبت مسمار الضبط في الذراع الدوارة ساق مفتاح الحد الهوائي. ثم يتم تشغيل إمداد الهواء لتغذية غسالة الختم. (يتم التحكم في الوقت من الإغلاق الكلي إلى إعادة شحن الهواء بواسطة مسمار الضبط.)
المعايير الفنية
أقصى ضغط تشغيل: 1.0 ميجا باسكال
أقصى ضغط اختبار: 1.5 ميجا باسكال
درجة حرارة التشغيل: ≤ 250 درجة مئوية
ضغط اختبار التسرب: 1.1 ميجا باسكال
ضغط تشغيل الأسطوانة هو 0.4 ميجا باسكال ~ 0.6 ميجا باسكال. ومع ذلك ، فإن ضغط تضخم غسالة الختم هو 0.4 ميجا باسكال ~ 0.6 ميجا باسكال ، وهو أعلى من ضغط التغذية - 0.15 ميجا باسكال. يرجى استخدام هواء مضغوط نظيف وجاف وخالي من الزيت.
التركيب
1. قبل التثبيت ، يرجى قراءة هذا الدليل بعناية ، والتحقق من طراز الصمام و DN والمعايير الفنية.
2. افتح صمام القبة بعد استنفاد الهواء المضغوط.
3. يجب إبعاد صمام القبة عن الماء والمواد الرطبة.
4. لا تقم بلحام الشفة بعد الانتهاء من التثبيت ، وإلا فقد تتضرر غسالة الختم.
5. يجب أن يكون مركز خطي الأنابيب ومركز الصمام متحد المحور. يجب أن يكون سطح الشفة أملسًا ويحافظ على أفقيته دون ميل كبير نسبيًا ، للتأكد من أن الصمام يمكنه التثبيت والعمل بشكل جيد. إلى جانب ذلك ، يجب تثبيت البراغي بشكل متماثل.
6. تحقق من حالة تشغيل صمام القبة بانتظام. قم بحل الحالات الشاذة بشكل صحيح وفوري.
7. يرجى الامتثال للقواعد النسبية لعملية السلامة عندما تشارك في عملية الرفع أو التثبيت أو التشغيل أو التصحيح أو الإصلاح.
8. أكمل كل صمام قبة اختبارًا ديناميكيًا وتعديلات نسبية.
طريقة استكشاف الأخطاء وإصلاحها
| المشاكل | السبب | طريقة استكشاف الأخطاء وإصلاحها |
| تسرب | جسم غريب | إزالة الجسم الغريب |
| غسالة الختم غير صالحة | استبدال غسالة الختم | |
| تآكل قلب الصمام | استبدال قلب الصمام | |
| لا يمكن فتح أو إغلاق الصمام | تصبح الأجزاء القابلة للدوران مرنة أو غير صالحة | اضبط أو استبدل الأجزاء النسبية |
| ضغط غير كاف أو تسرب | تحقق من خط إمداد الهواء وأصلحه | |
| تصبح المكونات الهوائية قديمة أو غير صالحة | استبدال المكونات الهوائية النسبية |
المكونات الرئيسية والمواد
| رقم. | العنصر | المادة | رقم. | العنصر | المادة |
| 1 | جسم الصمام | حديد الزهر | 8 | حلقة الختم المدمجة | تترافلورو + مطاط |
| 2 | اللوحة العلوية | حديد زهر مرن | 9 | قوس نصف الكرة | حديد زهر مرن |
| 3 | حلقة الحلمة | حديد زهر مرن | 10 | عمود الدوران | 45# |
| 4 | الحلقة الداخلية | حديد زهر مرن | 11 | الذراع الدوارة | حديد زهر مرن |
| 5 | غسالة الختم | مطاط خاص | 12 | صمام انزلاقي ميكانيكي | ألومنيوم |
| 6 | نصف الكرة | حديد زهر مرن | 13 | مسمار الضبط | ألومنيوم |
| 7 | غلاف العمود | برونز القصدير + جرافيت | 14 | مشغل هوائي | ألومنيوم |
