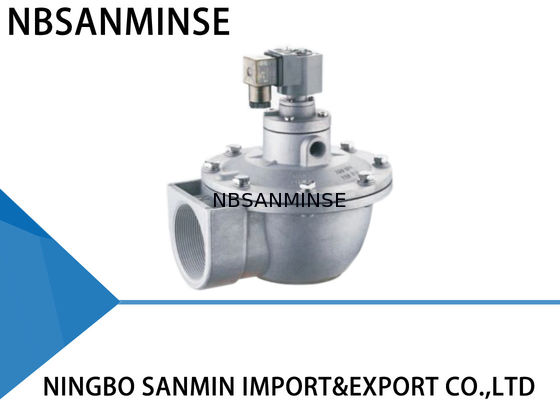

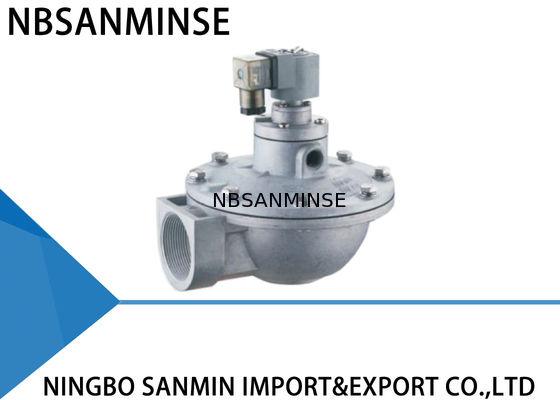

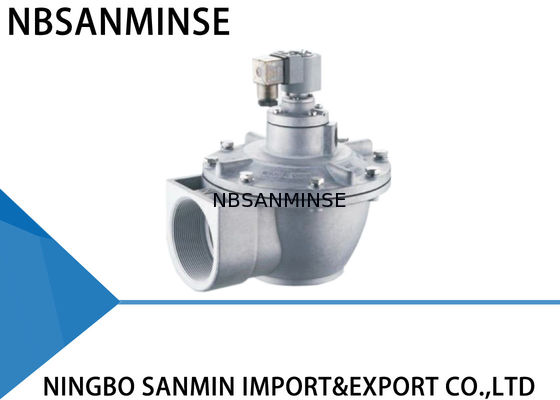

غشاء مزدوج صمام نبض الملف اللولبي صمام نبض QG-Z-50S / 62S / 76S سلسلة GOYEN نوع

صمام نبضي مزدوج الغشاء، صمام نبضي لولبي من سلسلة QG-Z-50S / 62S / 76S من نوع GOYEN

نوع مشابه لـ GOYEN

زاوية قائمة

درجة حرارة المحيط: -25 ~ 60 درجة مئوية مخصصة لدرجات حرارة أقل أو أعلى

الرطوبة النسبية: ≤ 85٪

وسط العمل: هواء نظيف

الجهد: AC220V / DC24V / AC110V / AC24V مخصص

فئة الحماية: IP65

عمر الغشاء: أكثر من مليون دورة

Cv / Kv: اتصل بنا للتفاصيل

بناء المواد

الجسم: مصبوب ADC12

العمود: فولاذ مقاوم للصدأ 430 FR

الغشاء: النتريل أو الفيتون

الزنبرك: فولاذ مقاوم للصدأ 321

مثبتات: فولاذ مقاوم للصدأ 302

الأعطال الشائعة واستكشاف الأخطاء وإصلاحها

أثناء التركيب والتشغيل

ظواهر الفشل

1. لا يمكن فتح جميع الصمامات، ولكن الجزء الرائد يعمل.

2. بعض الصمامات لا تعمل، بينما البعض الآخر طبيعي.

3. لا يمكن إغلاق جميع الصمامات. هناك تسرب. لا توجد طريقة لإنشاء قبة غاز.

4. بعض الصمامات لا يمكن إغلاقها. هناك تسرب.

5. إغلاق صمام بطيء.

1. هناك بعض الأوساخ أو الحطام على الغشاء، والجزء الرائد تالف. قلب الحديد المتحرك معاق.

1. تحقق من ضغط قبة الغاز لمعرفة ما إذا كان منخفضًا جدًا.

2. تحقق من توصيل ملف الصمام والملف.

3 (1). صمام Y. بعض الصمامات لنفس قبة الغاز تتسرب، مما يتسبب في تسرب لجميع الصمامات.

3 (2). صمام Z. تم تركيب مدخل الصمام وفوهة النفخ بشكل معكوس.

4. هناك بعض الأوساخ أو الحطام على الغشاء، مما يعيق قلب الحديد المتحرك.

5. فتحة الغشاء مسدودة.

1. نظف الغشاء وتحقق من اكتمال قطعة الغشاء. تحقق من قلب الحديد المتحرك والقفل الهوائي. استبدل الملحقات إذا لزم الأمر.

1. تحقق من التسرب.

2. استبدال الملحقات.

3 (1). تحقق من التسرب.

3 (2). أعد التركيب.

4. نظف الغشاء وتحقق من اكتماله. تحقق من قلب الحديد المتحرك والقفل الهوائي.

5. قم بتنظيف فتحة الغشاء.

خلال فترة الاستخدام

ظواهر الفشل

1. بعض الصمامات تتسرب. لا يمكن إغلاق الغشاء بإحكام والصمام مفتوح دائمًا قليلاً.

2. الملف ساخن ومحترق.

3. يوجد جهد ولكن الصمام لا يعمل.

4. درجة حرارة المحيط أقل من -20 درجة مئوية. الصمام يتسرب ولا يمكن فتحه.

سبب محتمل

1. هناك بعض الأوساخ أو الحطام على الغشاء، والجزء الرائد تالف. قلب الحديد المتحرك معاق.

2. تم تشغيله لفترة طويلة جدًا.

3. الغشاء تالف وفتحة الغشاء مسدودة.

4. درجة حرارة المحيط منخفضة جدًا وهناك صقيع في الصمام.

استكشاف الأخطاء وإصلاحها

1. نظف الغشاء وتحقق من اكتمال قطعة الغشاء. تحقق من قلب الحديد المتحرك والقفل الهوائي. استبدل الملحقات إذا لزم الأمر.

2. تحقق من حالة عمل نظام التحكم.

3. استبدل الملحقات في الوقت المناسب.

4. انتبه للعزل والحفاظ على درجات الحرارة المناسبة.

لماذا تختارنا

1: أنماط متنوعة لكل منتج وسلسلة كاملة من المنتجات الهوائية.

2: مخزون كبير للشحن السريع.
3: جودة عالية بأسعار تنافسية.
4: طلب عينة وطلب كمية صغيرة مقبول.
5: جودة موثوقة مضمونة وخدمة ما بعد البيع نشطة.

6: ضمان جودة لمدة عام واحد.
س: هل يمكنك تقديم عينات مجانية؟

ج: نعم،

ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055 س: ما هو نطاق عملك؟

ج: نطاق عملنا هو

خدمة تصدير قطع غيار الأتمتة مع حاوية كاملة، وبيعأسطوانات الهواء، معالجة مصدر الهواء، صمامات لولبية،صمامات هواء،صمامات آلية،صمامات نحاسية، صمامات هيدروليكية، أسطوانات هيدروليكية،تركيبات هواء وزيت ، مقاييس ضغط، إلخ.س:ما هي أنواع المنتجات التي يمكنك صنعها؟

ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،النحاس، الألمنيوممعالجة المواد.

مثل الضغط العاليصمام / صمام لولبي / صمام كهربائي / صمام مياه /صمام هوائي/ أسطوانة هواء / صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك. س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا ذلك. نحن موردون لـ OEM لسنوات ومتخصصون في التصنيع. ولكن عليك أن تعطينا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا توريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل يوجد ضمان متاح؟ج: نعم، عادة ما يكون ضمان جودة المنتجات لمدة عام واحد.

س: هل الموصل بالنظام البريطاني أم المتري؟ ما هو الفرق بين خيوط PT و NPT و G؟

ج:

خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مادة مانعة للتسرب أو شريط معًا لتعزيز تأثير الإغلاق.

خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن 60 درجة، يستخدم بشكل أساسي في أمريكا الشمالية.

نتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين ج: 1MPa = 10bar ≈ 145psi ≈ 10kg

س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟

ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى الرأس التجريبي، مشكلة في قلب الصمام والزنبرك،

بيئة ساخنة، اهتزاز شديد، إلخ.

س:

ما الذي يجب ملاحظته للمكونات الهوائية في درجات الحرارة العالية أو البيئات شديدة البرودة؟

نقطة التركيز

تدابير مضادة لبيئة درجات الحرارة العالية

تدابير مضادة لبيئة البرد الشديدالأختام مطاط الفلور، PTFE

نتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين التشحيم
