تفاصيل المنتج:
|
| ضغط: | 0 . 0. 2 - 0 . 2 - 0. 6MPa 6 ميجا باسكال | درجة حرارة: | - 25 ~ 60 ℃ |
|---|---|---|---|
| الرطوبة النسبية: | ≤ 85٪ | واسطة: | هواء نظيف |
| الجهد االكهربى: | DC24V / AC110V / إلخ | غشاء: | الحجاب الحاجز المزدوج |
| القطر: | 2 ، 2-1 / 2 ، 3 | جسم: | ADC 12 Die Cast |
| إبراز: | electromagnetic pulse valve,pulse jet ملفّ لولبيّ صمام |
||

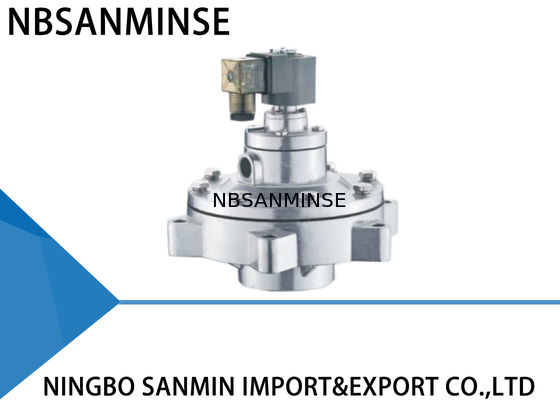

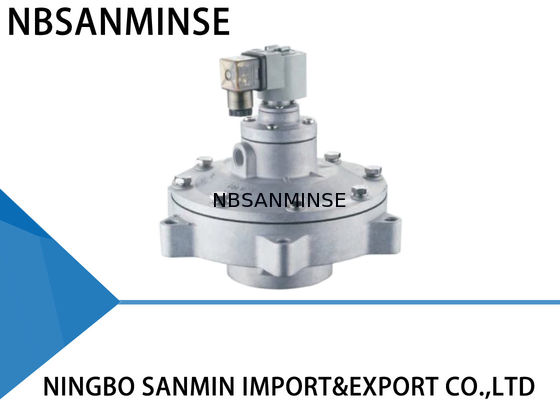

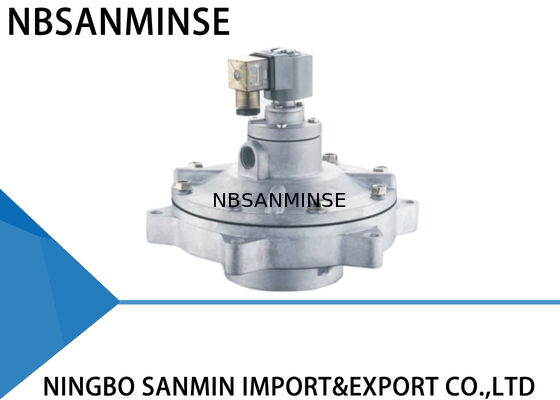

صمام الملف اللولبي بنبض سانمين مخصص للضغط 0.2 ميجا باسكال - 0.6 ميجا باسكال، صمام مقاوم للغبار لحقائب الغبار من نوع GOYEN
نوع مشابه لـ GOYEN
نوع مدمج
يرسل جهاز التحكم بالنبض الكهربائي إشارات الدخل بحيث تجذب العضو المتحرك المغناطيسي القضيب المتحرك. يفتح فتحة التوازن لتحرير غاز الضغط في التجويف الخلفي للحجاب الحاجز بسرعة؛ غاز الضغط في التجويف الأمامي يدعم الحجاب الحاجز لفتح الممر ويبدأ الصمام في التنظيف.
يختفي إشارة النبض ويعمل زنبرك العضو المتحرك على الفور لاستعادة القضيب المتحرك لإغلاق فتحة التوازن. يعمل غاز الضغط في التجويف الخلفي للحجاب الحاجز والزنبرك معًا لإغلاق الممر ويتوقف الصمام عن التنظيف.
فتحة التخميد في الحجاب الحاجز تعمل على تخميد تدفق الهواء عندما يدعم القضيب المتحرك للعضو المتحرك للتوازن ونقل الهواء إلى التجويف الخلفي بمجرد إغلاق فتحة التوازن لإغلاق الممر وإيقاف التنظيف.
المعلمات الفنية
| زاوية قائمة | مدمج | مضمن | قابس | |
| ضغط التصميم | 0.3~0.8 ميجا باسكال | 0.2~0.8 ميجا باسكال | 0.3~0.8 ميجا باسكال | 0.2~1.0 ميجا باسكال |
| ضغط التشغيل | 0.3~0.6 ميجا باسكال | 0.2~0.6 ميجا باسكال | 0.3~0.6 ميجا باسكال | 0.2~0.6 ميجا باسكال |
| درجة حرارة البيئة المحيطة | -25~60 درجة مئوية مخصصة لدرجات حرارة أقل أو أعلى | |||
| الرطوبة النسبية | ≤85% | |||
| وسط التشغيل | هواء نقي | |||
| الجهد | تيار متردد 220 فولت / تيار مستمر 24 فولت / تيار متردد 110 فولت / تيار متردد 24 فولت مخصص | |||
| فئة الحماية | IP65 | |||
| عمر الحجاب الحاجز | أكثر من مليون دورة | |||
| Cv/Kv | اتصل بنا للتفاصيل | |||
بناء الموادالجسم: مصبوب ADC12
العضو المتحرك: فولاذ مقاوم للصدأ 430 FR
الحجاب الحاجز: النتريل أو الفايتون
الزنبرك: فولاذ مقاوم للصدأ 321
المثبتات: فولاذ مقاوم للصدأ 302
الأعطال الشائعة واستكشاف الأخطاء وإصلاحها
أثناء التركيب والتشغيلظواهر الفشل
1. لا يمكن فتح جميع الصمامات، ولكن الجزء الرائد يعمل.
2. الملف ساخن ومحترق.
3. لا يمكن إغلاق جميع الصمامات. هناك تسرب. لا توجد طريقة لإنشاء قبة غاز.
4. بعض الصمامات لا يمكن إغلاقها. هناك تسرب.
5. إغلاق صمام بطيء.
سبب محتمل
1. تحقق من ضغط قبة الغاز لمعرفة ما إذا كان منخفضًا جدًا.
3. الغشاء تالف والفتحة مسدودة.
3 (1). صمام Y. بعض الصمامات لنفس قبة الغاز تتسرب، مما يسبب تسربًا لجميع الصمامات.
3 (2). صمام Z. تم تركيب مدخل الصمام وفوهة النفخ بشكل معكوس.
4. هناك بعض الأوساخ أو الحطام على الغشاء، مما يعيق قلب الحديد المتحرك.
5. فتحة الغشاء مسدودة.
استكشاف الأخطاء وإصلاحها
1. تحقق من التسرب.
3. استبدل الملحقات في الوقت المناسب.
3 (1). تحقق من التسرب.
3 (2). أعد التركيب.
4. نظف الغشاء وتحقق من اكتماله. تحقق من قلب الحديد المتحرك وقفل الهواء.
5. قم بتنظيف فتحة الغشاء.
أثناء فترة الاستخدام
ظواهر الفشل
1. بعض الصمامات تتسرب. لا يمكن إغلاق الغشاء بإحكام والصمام مفتوح دائمًا قليلاً.
2. الملف ساخن ومحترق.
3. يوجد جهد ولكن الصمام لا يعمل.
4. درجة حرارة البيئة المحيطة أقل من -20 درجة مئوية. الصمام يتسرب ولا يمكن فتحه.
سبب محتمل
1. هناك بعض الأوساخ أو الحطام على الغشاء، والجزء الرائد تالف. قلب الحديد المتحرك مسدود.
2. تم تشغيله لفترة طويلة جدًا.
3. الغشاء تالف والفتحة مسدودة.
4. درجة حرارة البيئة المحيطة منخفضة جدًا وهناك صقيع في الصمام.
استكشاف الأخطاء وإصلاحها
1. نظف الغشاء وتحقق من اكتمال قطعة الغشاء. تحقق من قلب الحديد المتحرك وقفل الهواء. استبدل الملحقات إذا لزم الأمر.
2. تحقق من حالة عمل نظام التحكم.
3. استبدل الملحقات في الوقت المناسب.
4. انتبه للعزل والحفاظ على درجات حرارة مناسبة.
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم،
ولكن يعتمد على المنتجات،
يرجى الاتصال بنا
ina@pneuhydr.com أو واتساب 0086 15168536055 س: ما هو نطاق عملك؟ ج: نطاق عملنا هو خدمة تصدير قطع غيار الأتمتة بحاوية كاملة، وبيع
أسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،
صمام هوائي،صمام كهربائي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية،تركيبات الهواء والزيت، مقياس ضغط، إلخ. س:ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،النحاس، الألمنيوم
معالجة المواد.مثل الضغط العاليصمام / صمام لولبي / صمام كهربائي /
صمام مياه /صمام هوائي / أسطوانة هوائية / صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن صنع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لـ OEM لسنوات ومحترفون في الصنع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا. س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية مشهورة؟ج: نعم، يمكننا توريد مثل Festo، SMC، CKD، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل هناك ضمان متاح؟ج: نعم، عادة ما يكون ضمان جودة المنتجات لمدة عام واحد.س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مادة مانعة للتسرب أو شريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن 60 درجة، يستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحويل وحدات الضغط: ميجا باسكال، بار، رطل لكل بوصة مربعة، كجم/سم²؟
ج: 1 ميجا باسكال = 10 بار ≈ 145 رطل لكل بوصة مربعة ≈ 10 كجم
شحم صناعي عالي الحرارة (منخفض التطاير) ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى الرأس التجريبي، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد، إلخ.
س: ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز
تدابير مضادة لبيئة درجات الحرارة العالية
تدابير مضادة لبيئة البرد الشديد
الأختام
مطاط الفلور، PTFEمطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين التزييت
شحم صناعي عالي الحرارة (منخفض التطاير) شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة)
| معالجة إمداد الهواء | تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى فائقة الانخفاض (تبريد + نوع امتصاص)، تتبع الحرارة |
| المكونات المعدنية | احتياطي مساحة التمدد | اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد |
| مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك منخفض للطاقة | تركيب صناديق العزل، تسخين موضعي، منع التكثيف البارد |
| التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلوج، لف بمواد عزل حراري |
