تفاصيل المنتج:
|
| الضغط الاسمي: | 1.0 (MPA) | يكتب: | صمام مدخل/صمام التوازن |
|---|---|---|---|
| درجة حرارة: | ＜ 450 ℃ | ماكس اختبار الصحافة: | 1.5 (MPA) |
| DN: | 50 ، 65 ، 80 ، 125 ، 150 ، 200 ، 250 ، 300 | الجسم صمام: | الحديد الزهر |
| إبراز: | pulse air valve,pulse jet ملفّ لولبيّ صمام |
||

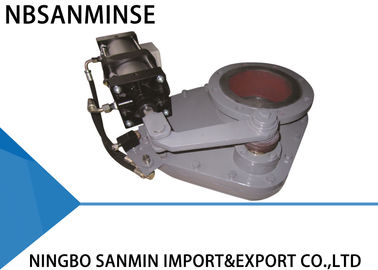

صمام قرص دوار SMDF-DNB، صمام عدم رجوع متأرجح مزدوج اللوح بضغط 1.0 ميجا باسكال
معلومات الإنتاج
يستخدم صمام القرص الدوار هيكل زوج احتكاك من السيراميك أو المعدن الصلب، مما يجعله أكثر مقاومة للتآكل وأفضل إحكامًا. إنه يحتاج فقط إلى حمل بدء صغير بسبب الهيكل الفريد. بالإضافة إلى ذلك، بالكاد تتراكم الرماد في جسم الصمام لنفس السبب. كل هذه الميزات تجعل صمام القرص الدوار متينًا.
مبدأ التشغيل
التطبيقات
يمكن استخدام صمام القرص الدوار في نظام نقل الرماد في محطات الطاقة الحرارية. يمكن تطبيقه أيضًا في المناجم ومصانع الأسمنت ومصانع الجير والمصانع المعدنية والمصانع الكيميائية والمجالات الأخرى التي تحتاج إلى نقل الرماد الكاوي أو الكاشط.
المعلمات الفنية
الحد الأقصى لضغط التشغيل: 1.0 ميجا باسكال
الحد الأقصى لضغط الاختبار: 1.5 ميجا باسكال
درجة حرارة التشغيل: ≤ 200 درجة مئوية
ضغط اختبار التسرب: 1.1 ميجا باسكال
التركيب
1. قبل التركيب، يرجى قراءة هذا الدليل بعناية، والتحقق من حالة المشغل الهوائي.
2. تأكد من أن أبعاد الشفة، والحد الأقصى لضغط التشغيل، والقطر الاسمي الداخلي تلبي المتطلبات.
3. لا تقم بضبط البراغي والصواميل. وتأكد من أن مركز خطي الأنابيب ومركز الصمام متحدة المحور. يجب أن يكون سطح الشفة أملسًا ويحافظ على أفقيته بدون ميل كبير نسبيًا، لضمان تثبيت الصمام وعمله بشكل جيد. بالإضافة إلى ذلك، يجب تثبيت البراغي بشكل متماثل.
4. بعد التركيب، قم بضخ الهواء في مدخلي الهواء للمشغل الهوائي، وتأكد من أن لوحة الصمام تعمل بشكل صحيح.
5. إذا تم تركيب مفتاح التحكم، فتأكد من أن معاييره تلبي مصدر الطاقة الخارجي وأنه يمكن أن يعمل بشكل صحيح في الوضع المفتوح بالكامل أو المغلق بالكامل.
طريقة استكشاف الأخطاء وإصلاحها
| الأعطال | السبب | طريقة استكشاف الأخطاء وإصلاحها |
| تسرب | جسم غريب | إزالة الجسم الغريب |
| حلقة الختم غير صالحة | استبدال حلقة الختم | |
| تآكل قلب الصمام | استبدال قلب الصمام | |
| لا يمكن فتح أو إغلاق الصمام | الأجزاء الدوارة أصبحت مرنة أو غير صالحة | ضبط أو استبدال الأجزاء النسبية |
| ضغط غير كافٍ أو تسرب | فحص وإصلاح خط إمداد الهواء | |
| المكونات الهوائية أصبحت قديمة أو غير صالحة | استبدال المكونات الهوائية النسبية |
أبعاد التركيب والمخطط التفصيلي
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| رقم. | البند | المادة | رقم. | البند | المادة |
| 1 | جسم الصمام العلوي | حديد الزهر المطاوع | 5 | جسم الصمام السفلي | حديد الزهر المطاوع |
| 2 | حلقة الختم | سيراميك أو سبيكة | 6 | عمود دوار | فولاذ 45# |
| 3 | لوحة الصمام | سيراميك أو سبيكة | 7 | ذراع دوار | حديد الزهر المطاوع |
| 4 | ذراع متأرجح | حديد الزهر المطاوع | 8 | مشغل هوائي | ألومنيوم |
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع غيار الأتمتة بحاوية كاملة، وبيعأسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام محرك،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، تركيبات هوائية وزيتية، مقياس ضغطإلخ.س:
ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،النحاس، الألومنيوم
معالجة المواد.مثل الضغط العالي صمام / صمام لولبي / صمام كهربائي /صمام مياه /صمام هوائي/ أسطوانة هوائية / صمام هيدروليكي / تراكم هيدروليكي منتجات وما إلى ذلك.س: هل يمكن صنع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون مصنعون للمعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكنك تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات مشهورة؟ج: نعم، يمكننا توفير مثل Festo، SMC، CKD، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان جودة المنتجات لمدة عام واحد.
س: هل الموصل بالنظام البريطاني أم المتري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
خيط G أسطواني ولا يختم نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الختم من خلال تشوه الخيوط، ويتم عادة استخدام مانع التسرب أو الشريط لتعزيز تأثير الختم.
مطاط الفلور، PTFE س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm²؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول رأس الطيار إلى السائل، مشكلة في قلب الصمام والزنبرك، بيئة
حارة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز
تدابير مضادة للبيئة ذات درجة الحرارة العاليةتدابير مضادة للبيئة شديدة البرودة الأختام
مطاط الفلور، PTFE مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين
| التزييت | شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) |
| معالجة إمداد الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتزاز)، تتبع الحرارة |
| المكونات المعدنية | حجز مساحة التمدد | اختر مواد ذات صلابة منخفضة الحرارة، منع التسرب بسبب الانكماش البارد |
| مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، التسخين المحلي، منع التكثيف البارد |
| التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عزل حراري |
