تفاصيل المنتج:
|
| ضغط: | 0 . 0. 2 - 0 . 2 - 0. 6MPa 6 ميجا باسكال | درجة حرارة: | - 25 ~ 60 ℃ |
|---|---|---|---|
| الرطوبة النسبية: | ≤ 85٪ | واسطة: | هواء نظيف |
| الجهد االكهربى: | AC220V / DC24V / AC110V / AC24V | غشاء: | الحجاب الحاجز المزدوج |
| القطر: | 3 | جسم: | ADC 12 Die Cast |
| إبراز: | pulse air valve,pulse jet ملفّ لولبيّ صمام |
||

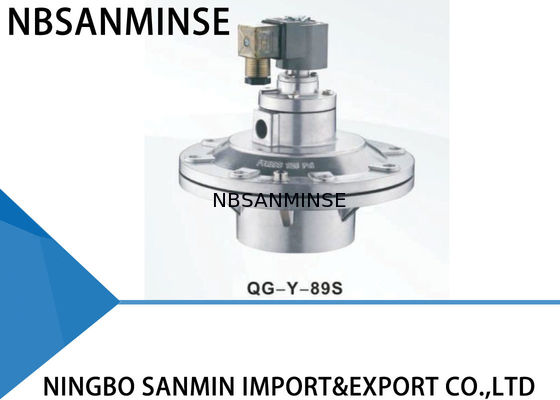

QG - Y - 89S Serie صمام النبض الكهرومغناطيسي GOYEN نوع مماثل صمام النبض الهوائي المدمج
غويين نوع مماثل
مضمنة
يتكون صمام النبض من رأس الطيار والحجاب الحاجز وجسم الصمام من الألومنيوم. مساحة التجويف الخلفي للحجاب الحاجز أكبر من المقدمة.يتم الاحتفاظ الحجاب الحاجز في وضع مغلق بسبب تأثير الضغط الكبير.
تختفي إشارة النبض ويعمل ربيع الجهاز على الفور لاستئناف القضيب المتحرك بحيث يغلق فتحة التوازن.يعمل الغاز الضغط في تجويف الخلفي من الحجاب الحاجز والربيع معا لإغلاق الممر الصمام يتوقف عن التنظيف.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.
البناء المادي
| الجسم | ADC12 الصب الصمامي |
| الحماية | 430FR الفولاذ المقاوم للصدأ |
| الحجاب الحاجز | نيتريل أو فيتون |
| الربيع | 321 الفولاذ المقاوم للصدأ |
| أدوات الربط | 302 الفولاذ المقاوم للصدأ |
المعلم التقني
| الزاوية المستقيمة | مضمنة | في الصف | سدادة | |
| ضغط التصميم | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| ضغط العمل | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| درجة الحرارة المحيطة | -25~60°C مخصص لدرجة الحرارة المنخفضة أو العالية | |||
| الرطوبة النسبية | ≤85% | |||
| متوسط العمل | هواء نظيف | |||
| الجهد | AC220V / DC24V / AC110V / AC24V مخصصة | |||
| فئة الحماية | IP65 | |||
| حياة الحجاب الحاجز | أكثر من مليون دورة | |||
| السيرة الذاتية / السيرة الذاتية | اتصل بنا للتفاصيل | |||
فشل شائع وإصلاح الأخطاء
أثناء التثبيت والتشغيل
ظاهرة الفشل
لا يمكن فتح جميع الصمامات، ولكن الجزء الرائد يعمل.
بعض الصمامات لا تعمل، ولكن الآخرين طبيعية.
لا يمكن إغلاق جميع الصمامات هناك تسرب لا توجد طريقة لإنشاء قبة غاز
بعض الصمامات لا يمكن إغلاقها هناك تسرب
5 - الصمام يغلق ببطء
السبب المحتمل
1، تحقق من ضغط قبة الغاز لمعرفة ما إذا كان منخفضا جدا.
2 ، تحقق من اتصال لفائف الصمام ولفائف
3 ( 1 ) ، صمام Y. بعض الصمامات لنفس قبة الغاز تتسرب ، مما يسبب تسربًا لجميع الصمامات.
3 (2) صمام Z. يتم تركيب مدخل الصمام ومقبس التنفس إلى الوراء.
هناك بعض الأوساخ أو الحطام على الغشاء، ii يمنع جوهر الحديد المتحرك.
فتحة الغشاء مغلقة
حل المشاكل
1- تحقق من التسرب
2. استبدال الملحقات
3 (1) تحقق من التسرب
3 (2) إعادة التثبيت
4 - نظف الغشاء وتحقق من أن الغشاء مكتمل. تحقق من القلب الحديدي المتحرك وقفل الهواء.
5 ، تجريف فتحة الغشاء
خلال فترة الاستخدام
ظاهرة الفشل
1. بعض الصمامات تتسرب. الغشاء لا يمكن أن تغلق بإحكام والصمام مفتوح دائما
قليلاً.
الملفات ساخنة و محترقة
التوتر موجود لكن الصمام لا يعمل
4 - درجة حرارة الغرفة أقل من -20 درجة مئوية.
السبب المحتمل
1. هناك بعض الأوساخ أو الحطام على الغشاء ، والجزء الأمامي تالف. يتم حظر جوهر الحديد المتحرك.
لقد كان يعمل لفترة طويلة
الغشاء متضرر والفتحة مسدودة
درجة الحرارة المحيطة منخفضة جداً وهنا يوجد ثلج في الصمام
حل المشاكل
1. نظف الغشاء وتحقق من أن قطعة الغشاء مكتملة. تحقق من القلب الحديدي المتحرك وقفل الهواء. استبدل الملحقات إذا لزم الأمر.
2 - تحقق من حالة عمل نظام التحكم
3- استبدل الملحقات في الوقت المناسب
4 - انتبه إلى العزل والحفاظ على درجات الحرارة المناسبة.
س: هل يمكن أن تقدم العينات المجانية ؟
أ: نعم، لكن هذا يعتمد على المنتجات الرجاء الاتصال بنا ina@pneuhydr.com أو على واتساب 0086 15168536055
س: ما هو نطاق عملك ؟
ج: نطاق عملنا هوخدمة أجزاء التشغيل الآلي للمصدر مع حاوية كاملة وبيعأسطوانة الهواء ، معالجة مصدر الهواء ، صمام الكهربائي ،صمام الهواءصمام المحركصمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، الهواء والنفطالارتباط، مقياس الضغطوهلم جرا
س:Wما نوع المنتجات التي يمكنك صنعها ؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ, النحاس، الألومنيوممعالجة الموادمثل عاليةالضغط صمام / صمام الكهرباء / صمام الكهرباءصمام الماءصمام هوائي/أسطوانة الهواء/صمام هيدروليكي/تجميع هيدروليكيالمنتجات وما إلى ذلك.
س: هل يمكن تصنيع المنتج مع شعارنا وعلامتنا التجارية ؟
ج: نعم ، بالطبع يمكننا صنعها. نحن مورّد OEM لسنوات ومهنيون في صنعها. ولكنك بحاجة إلى إعطائنا الإذن إذا كان ذلك ممكناً.
س: هل يمكنك توفير المنتجات الأصلية الشهيرة للآلات الهوائية والهيدروليكية ؟
ج: نعم، يمكننا توفير مثل فيستو، سمك، سي كيد، بوركيت، هيدك، ريكسروث، سيمنز، روزمونت، مارش، إندريس + هاوزر الخ
س: هل هناك ضمان متاح؟
ج: نعم، عادة المنتجات هي سنة واحدة ضمان الجودة.
س: هل هو في النظام البريطاني أو المتري؟ ما هو الفرق بين PT، NPT، و G الخيوط؟
أ: الخيط G أسطواني ولا يغلق نفسه ، مما يتطلب غطاءات إضافية لمنع التسرب. PT و NPT مخروط ،والخيوط الداخلية والخارجية تصبح أكثر تشدّداً عند تشديديتم تحقيق الختم من خلال تشوه الخيوط ، وعادة ما يستخدم مواد الختم أو الشريط جنبا إلى جنب لتعزيز تأثير الختم
الخيط G هو أنبوب أسطواني مستقيم يستخدم للاتصالات غير المغلقة؛ الخيط PT هو أنبوب مخروط يعتمد على تشوه وتسجيل الخيط نفسه.NPT هو أيضا أنبوب مخروط مع زاوية ملف تعريف الأسنان من 60 درجة، تستخدم بشكل رئيسي في أمريكا الشمالية
س: كيفية تحويل وحدات الضغط: MPa، bar، psi، kg/cm2؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادةً إرهاق لفائف الصمامات الكهربائية؟
الجواب:جهد غير صحيح و هرتز، التبديل المتكرر، رأس الطيار يدخل السائل، قلب الصمام ومشكلة الربيع،البيئة الحرارة، الاهتزازات الثقيلة، الخ
س: ما الذي يجب ملاحظته عن المكونات الهوائية في بيئات ذات درجات حرارة عالية أو باردة للغاية؟
| نقطة التركيز | التدابير المضادة للبيئة عالية الحرارة | التدابير المضادة للبيئة الباردة للغاية |
| الأختام | المطاط الفلور، PTFE | نيتريل منخفض الحرارة، مطاط السيليكون، بولي يوريثان |
| التشحيم | الدهون الاصطناعية عالية درجة الحرارة (التقلب المنخفض) | الدهون ذات درجة حرارة منخفضة (نقطة صب منخفضة ، لزجة منخفضة) |
| معالجة إمدادات الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف منخفضة جداً (التبريد + نوع الامتصاص) ، تعقب الحرارة |
| المكونات المعدنية | تصريح توسيع الاحتياطي | اختيار المواد مع صلابة درجة حرارة منخفضة، ومنع التسرب بسبب الانكماش البارد |
| مكونات التحكم | لفائف عالية المقاومة للحرارة ، تبديد الحرارة ، استهلاك طاقة منخفض | تثبيت صناديق العزل، التدفئة المحلية، منع التكثيف البارد |
| التثبيت | ابق بعيداً عن مصادر الحرارة، أضف لوحات عازلة حرارية | تجنب التعرض للرياح والثلوج، وتغليف مع مواد العزل الحراري |
