تفاصيل المنتج:
|
| ضغط: | 0 . 0. 3 ~ 0 . 3 ~ 0. 6 MPa 6 ميجا باسكال | درجة حرارة: | - 25 ~ 60 ℃ |
|---|---|---|---|
| الرطوبة النسبية: | ≤ 85٪ | واسطة: | هواء نظيف |
| الجهد االكهربى: | DC24V / AC24V | قطر: | G3 / 4 "G1" |
| إبراز: | ,pulse jet ملفّ لولبيّ صمام,pulse jet solenoid valve |
||

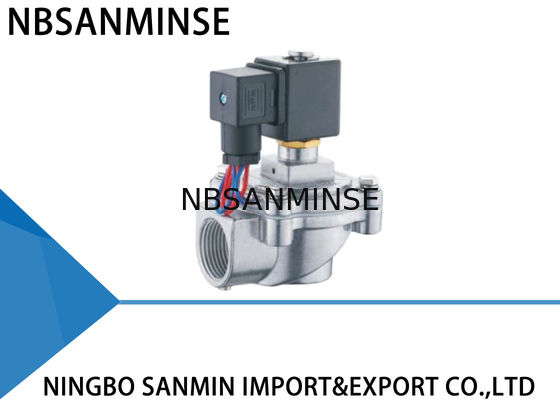

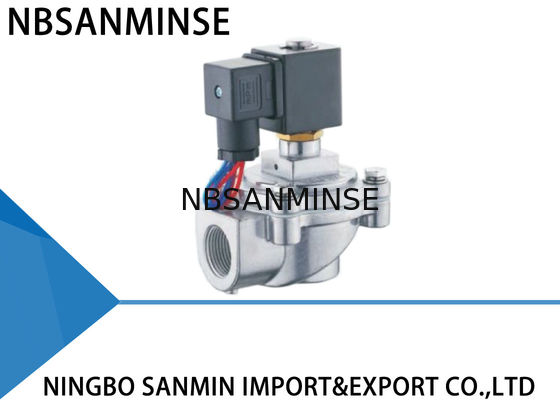

SANMIN QA-Z-20J / 25J صمام نبض هوائي الضغط المنخفض صمام ملف لولبي مقاوم للغبار نوع ASCO
إستعمال
الصمام الكهرومغناطيسي (يسمى أيضًا صمام الحجاب الحاجز) هو "مفتاح" للهواء المضغوط في نظام النفخ النظيف للغبار لمرشح كيس النبض.يتم التحكم فيه عن طريق إشارات الإخراج لجهاز التحكم في النفاث النبضي ، فهو يجعل الغبار نظيفًا لخلية أكياس المرشح خلية تلو الأخرى للحفاظ على مقاومة الكيس داخل النطاق المحدد ، وبالتالي يضمن وظائف المعالجة وكفاءة جمع الغبار في الكيس.

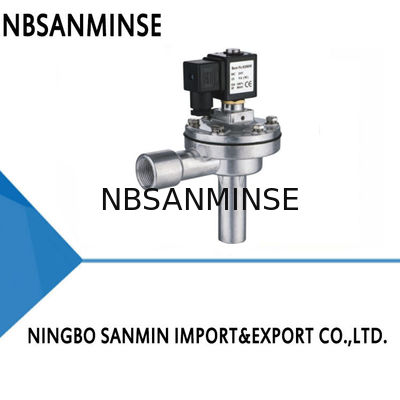

صمامات النبض الكهرومغناطيسي من النوع Z هي صمام زاوية قائمة ، بزاوية 90 درجة ، الزاوية بين المدخل والمخرج ، وهي مناسبة لتوصيل التثبيت بين قبة الغاز وأنبوب النفخ الكيسي الذي يوفر تدفقًا جيدًا للهواء ونبضات نظيفة من الغبار تفي بالمتطلبات .
مبدأ العمل
يتكون صمام الحجاب الحاجز النبضي الكهرومغناطيسي من خليتين غازيتين.عندما يتم توصيل الهواء المضغوط ، فإنه يدخل إلى خلية الأكياس الخلفية من خلال الفتحة ، والضغط في خلية الغاز الخلفية يدفع الحجاب الحاجز مقابل مخرج الصمام ويظل الصمام الكهرومغناطيسي في حالة "مغلق".
عندما يعود صمام النبض الكهرومغناطيسي إلى موضعه الأصلي.
ينغلق هروب الهواء لخلية الغاز الخلفية ويزداد الضغط في خلية خلية الغاز الخلفية ، مما يدفع الحجاب الحاجز عن كثب مرة أخرى.
تعمل الإشارات الكهربائية من جهاز التحكم في النبض النفاث على تحريك المحرك الخاص بصمام النبض الكهرومغناطيسي.يفتح هروب الهواء لخلية الغاز الخلفية وتفقد خلية غاز الكيس الخلفي الضغط بسرعة ، وبالتالي يتحرك الحجاب الحاجز للخلف وينفخ الهواء المضغوط عبر مخرج الصمام.يأتي صمام النبض الكهرومغناطيسي في الحالة "المفتوحة".
مواد البناء
| جسم | قالب ADC12 يموت |
| حديد التسليح | 430FR الفولاذ المقاوم للصدأ |
| الحجاب الحاجز | النتريل أو الفيتون |
| ربيع | 321 الفولاذ المقاوم للصدأ |
| مهمات الربط | 302 الفولاذ المقاوم للصدأ |
المقياس التقني
| زاوية مستقيمة | مغروس | في النسق | سدادة | |
| ضغط التصميم | 0.3 ~ 0.8 ميجا باسكال | 0.2 ~ 0.8 ميجا باسكال | 0.3 ~ 0.8 ميجا باسكال | 0.2 ~ 1.0 ميجا باسكال |
| ضغط العمل | 0.3 ~ 0.6 ميجا باسكال | 0.2 ~ 0.6 ميجا باسكال | 0.3 ~ 0.6 ميجا باسكال | 0.2 ~ 0.6 ميجا باسكال |
| درجة الحرارة المحيطة | -25 ~ 60 مخصصة لدرجة حرارة منخفضة أو أعلى | |||
| الرطوبة النسبية | ≤ 85٪ | |||
| متوسط العمل | هواء نظيف | |||
| الجهد االكهربى | AC220V / DC24V / AC110V / AC24V حسب الطلب | |||
| فئة الحماية | IP65 | |||
| حياة الحجاب الحاجز | أكثر من مليون دورة | |||
| السيرة الذاتية / ك | اتصل بنا للحصول على التفاصيل | |||
