تفاصيل المنتج:
|
| ضغط: | 0 . 0. 3 ~ 0 . 3 ~ 0. 6 MPa 6 ميجا باسكال | درجة حرارة: | - 25 ~ 60 ℃ |
|---|---|---|---|
| الرطوبة النسبية: | ≤ 85٪ | واسطة: | هواء نظيف |
| الجهد االكهربى: | AC220V / DC24V / AC110V / AC24V | غشاء: | الحجاب الحاجز المزدوج |
| القطر: | G 3/4 "G 1" G 1 1/2 "G 2" G2 1/2 " | حديد التسليح: | 430FR الفولاذ المقاوم للصدأ |
| إبراز: | electromagnetic pulse valve,pulse air valve |
||

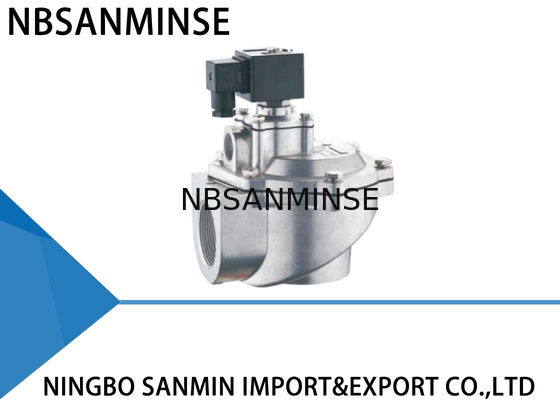

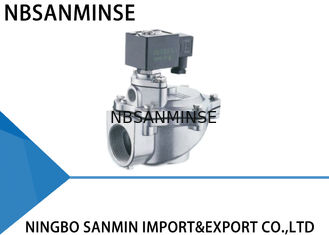

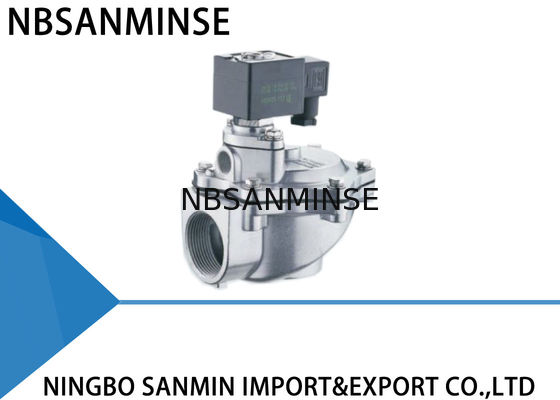

صمام نبضي هوائي SANMIN QA-40S 50S 60S تيار متردد 220 فولت 0.3-0.6 ميجا باسكال من نوع ASCO صمام الملف اللولبي مقاوم للغبار صمام كيس الترشيح
الاستخدام
صمام الملف اللولبي (يسمى أيضًا صمام الحجاب الحاجز) هو "المفتاح" للهواء المضغوط في نظام تنظيف الغبار لمرشح الأكياس النبضي. يتم التحكم فيه بواسطة إشارات الخرج لجهاز التحكم في النفث النبضي، مما يجعل الغبار نظيفًا لأكياس الترشيح خلية تلو الأخرى للحفاظ على مقاومة بيت الغبار ضمن النطاق المحدد وبالتالي ضمان وظائف المعالجة وكفاءة تجميع الغبار لبيت الغبار.
صمامات النبض الكهرومغناطيسية من النوع Z هي صمامات بزاوية قائمة، مع زاوية 90 درجة بين المدخل والمخرج، وهي مناسبة لتوصيل التركيب بين قبة الغاز وأنبوب نفخ بيت الغبار وتوفر تدفق هواء جيد ونبضات تنظيف غبار تلبي المتطلبات.
مبدأ العمل
يتكون صمام الحجاب الحاجز النبضي الكهرومغناطيسي من خليتين غازيتين. عند توصيل الهواء المضغوط، فإنه يدخل إلى خلية الغاز الخلفية عبر الفتحة، ويضغط الضغط في خلية الغاز الخلفية الحجاب الحاجز مقابل مخرج الصمام ويبقى الصمام الكهرومغناطيسي في حالة "مغلق".
عندما يعود صمام النبض الكهرومغناطيسي إلى وضعه الأصلي.
يتم إغلاق مخرج الهواء لخلية الغاز الخلفية ويزداد الضغط في خلية الغاز الخلفية، مما يدفع الحجاب الحاجز بإحكام مرة أخرى.
تحرك الإشارات الكهربائية من جهاز التحكم في النفث النبضي ذراع صمام النبض الكهرومغناطيسي. يفتح مخرج الهواء لخلية الغاز الخلفية وتفقد خلية الغاز الخلفية ضغطها بسرعة، وبالتالي يتحرك الحجاب الحاجز للخلف وينفخ الهواء المضغوط عبر مخرج الصمام. يدخل صمام النبض الكهرومغناطيسي في حالة "مفتوح".
مبدأ العمل
يتكون صمام الحجاب الحاجز النبضي الكهرومغناطيسي من خليتين غازيتين. عند توصيل الهواء المضغوط، فإنه يدخل إلى خلية الغاز الخلفية عبر الفتحة، ويضغط الضغط في خلية الغاز الخلفية الحجاب الحاجز مقابل مخرج الصمام ويبقى الصمام الكهرومغناطيسي في حالة "مغلق".
عندما يعود صمام النبض الكهرومغناطيسي إلى وضعه الأصلي.
يتم إغلاق مخرج الهواء لخلية الغاز الخلفية ويزداد الضغط في خلية الغاز الخلفية، مما يدفع الحجاب الحاجز بإحكام مرة أخرى.
تحرك الإشارات الكهربائية من جهاز التحكم في النفث النبضي ذراع صمام النبض الكهرومغناطيسي. يفتح مخرج الهواء لخلية الغاز الخلفية وتفقد خلية الغاز الخلفية ضغطها بسرعة، وبالتالي يتحرك الحجاب الحاجز للخلف وينفخ الهواء المضغوط عبر مخرج الصمام. يدخل صمام النبض الكهرومغناطيسي في حالة "مفتوح".
بناء المواد
| الجسم | صب ADC12 |
| الذراع | فولاذ مقاوم للصدأ 430FR |
| الحجاب الحاجز | نتريل أو فيتون |
| الزنبرك | فولاذ مقاوم للصدأ 321 |
| مثبتات | فولاذ مقاوم للصدأ 302 |
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، لكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع الغيار الآلية بحاوية كاملة، وبيعأسطوانة هوائية، معالجة مصدر الهواء، صمام ملف لولبي،صمام هوائي،صمام آلي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، تركيبات الهواء والزيت، مقياس ضغط، إلخ.س:
ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ، النحاس، الألمنيوم
معالجة المواد.مثل الضغط العالي صمام / صمام ملف لولبي / صمام كهربائي /صمام مياه /صمام هوائي/ أسطوانة هوائية/صمام هيدروليكي/مجمع هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لمصنعي المعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من العلامات التجارية الهوائية والهيدروليكية الشهيرة؟ج: نعم، يمكننا توفير مثل Festo، SMC، CKD، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.
س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما تكون المنتجات ضمان جودة لمدة عام واحد.
س: هل الموصل بالنظام البريطاني أم المتري؟ ما هو الفرق بين خيوط PT و NPT و G؟
تدابير مضادة للبيئة شديدة البرودة خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط بالاقتران لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن 60 درجة، يستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحويل وحدات الضغط: MPa، bar، psi، kg/cm²؟
ج: 1MPa=10bar≈145psi≈10kg س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى الرأس التجريبي، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟نقطة التركيز تدابير مضادة للبيئة ذات درجات الحرارة العالية
تدابير مضادة للبيئة شديدة البرودة الأختام
| مطاط الفلور، PTFE | مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التشحيم |
| شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء |
| تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى المنخفضة للغاية (تبريد + نوع الامتزاز)، تتبع الحرارة | المكونات المعدنية |
| حجز مساحة التمدد | اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم |
| ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، تسخين موضعي، منع التكثيف البارد | التركيب |
| الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عازلة حرارياً | |
