تفاصيل المنتج:
|
| ضغط: | 0. 2 ~ 0. 6 ميجا باسكال | درجة حرارة: | - 25 ~ 60 ℃ |
|---|---|---|---|
| الرطوبة النسبية: | ≤ 85٪ | واسطة: | هواء نظيف |
| الجهد االكهربى: | AC220V / DC24V / AC110V | غشاء: | الحجاب الحاجز المزدوج |
| القطر: | G3 G3 1/2 G4 | حديد التسليح: | 430FR الفولاذ المقاوم للصدأ |
| إبراز: | pulse air valve,pulse jet ملفّ لولبيّ صمام |
||

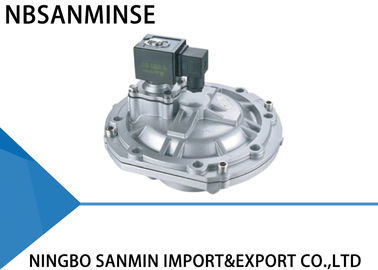

صمام نبضي هوائي QA-Y- 76S مشابه لصمام نبضي Asco بحجم منفذ 3 بوصة
الاستخدام
الصمام الكهرومغناطيسي (يسمى أيضًا الصمام الغشائي) هو "المفتاح" للهواء المضغوط في نظام تنظيف الغبار لنظام ترشيح الأكياس النبضي. يتم التحكم فيه بواسطة إشارات الخرج لجهاز التحكم في النفث النبضي، مما يؤدي إلى تنظيف الغبار لأكياس المرشح خلية بخلية للحفاظ على مقاومة بيت الغبار ضمن النطاق المحدد وبالتالي ضمان وظائف المعالجة وكفاءة جمع الغبار لبيت الغبار.
صمامات النبض الكهرومغناطيسية من النوع Y هي بديل لمناسبات العمل (الصمام المدمج)، ويتم تركيبها مباشرة في كيس الغاز، مع خصائص تدفق أفضل. مع انخفاض فقدان الضغط، سيكون مناسبًا لمناسبة العمل لمصدر غاز بضغط أقل.
مبدأ العمل
يتكون صمام الغشاء النبضي الكهرومغناطيسي من خليتين غازيتين. عند توصيل الهواء المضغوط، يدخل إلى الخلية الخلفية للأكياس من خلال الفتحة، ويضغط الضغط في الخلية الغازية الخلفية الغشاء مقابل مخرج الصمام ويبقى الصمام الكهرومغناطيسي في حالة "مغلق".
عندما يعود الصمام النبضي الكهرومغناطيسي إلى موضعه الأصلي.
يتم إغلاق تسرب الهواء من الخلية الغازية الخلفية ويرتفع الضغط في الخلية الغازية الخلفية، مما يدفع الغشاء مرة أخرى بإحكام.
تحرك الإشارات الكهربائية من جهاز التحكم في النفث النبضي ذراع الصمام النبضي الكهرومغناطيسي. تفتح فتحة تسرب الهواء للخلية الغازية الخلفية وتفقد الخلية الغازية الخلفية الضغط بسرعة، وبالتالي يتحرك الغشاء للخلف وينفخ الهواء المضغوط عبر مخرج الصمام. يدخل الصمام النبضي الكهرومغناطيسي في حالة "مفتوح".
يتكون صمام النبض من رأس توجيه، وغشاء وجسم صمام من الألومنيوم. مساحة التجويف الخلفي للغشاء أكبر من الأمامي. يتم الاحتفاظ بالغشاء في وضع الإغلاق بسبب تأثير الضغط الكبير.
يرسل جهاز التحكم في النبض الكهربائي إشارات الدخل بحيث يجذب ذراع الصمام الكهرومغناطيسي الشريط المتحرك. يفتح فتحة التوازن لتحرير الغاز المضغوط في التجويف الخلفي للغشاء بسرعة؛ يحمل الغاز المضغوط في التجويف الأمامي الغشاء لفتح الممر ويبدأ الصمام في التنظيف.
يختفي إشارة النبض ويعمل زنبرك الذراع فورًا لاستعادة الشريط المتحرك لإغلاق فتحة التوازن. يعمل الغاز المضغوط في التجويف الخلفي للغشاء والزنبرك معًا لإغلاق الممر ويتوقف الصمام عن التنظيف.
تعمل فتحة التخميد في الغشاء على تخميد تدفق الهواء عندما يرفع الشريط المتحرك للذراع للتوازن ونقل الهواء إلى التجويف الخلفي بمجرد إغلاق فتحة التوازن لإغلاق الممر وإيقاف التنظيف.
| الجسم | صب ADC12 |
| الذراع | فولاذ مقاوم للصدأ 430FR |
| الغشاء | نتريل أو فيتون |
| الزنبرك | فولاذ مقاوم للصدأ 321 |
| المثبتات | فولاذ مقاوم للصدأ 302 |
درجة الحرارة المحيطة: -25 ~ 60 درجة مئوية مخصصة لدرجات حرارة أقل أو أعلى
الرطوبة النسبية: ≤ 85%
وسط العمل: هواء نظيف
الجهد: AC220V/DC24V/AC110V/AC24V مخصص
فئة الحماية: IP65
عمر الغشاء: أكثر من مليون دورة
Cv/Kv: اتصل بنا للتفاصيل
لماذا تختارنا
1: أنماط متنوعة لكل منتج وسلسلة كاملة من المنتجات الهوائية.
2: مخزون كبير للشحن السريع.
3: جودة عالية بأسعار تنافسية.
4: طلب عينة وطلب كمية صغيرة مقبول.
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع الغيار الآلية مع حاوية كاملة، وبيعأسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام كهربائي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، تركيبات الهواء والزيت، مقياس ضغط، إلخ.س:
ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،النحاس، الألومنيوم
معالجة المواد.مثل الضغط العالي صمام / صمام لولبي / صمام كهربائي /صمام مياه /صمام هوائي/ أسطوانة هوائية / صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن صنع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لـ OEM لسنوات ومتخصصون في الصنع. ولكن تحتاج إلى تزويدنا بالتفويض إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا توفير مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.
س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
الأختام خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية ملف تعريف سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm²؟
ج: 1MPa = 10bar ≈ 145psi ≈ 10kg
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟ ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى رأس التوجيه، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيزتدابير مضادة لبيئة درجات الحرارة العالية تدابير مضادة لبيئة البرد الشديد
الأختام مطاط الفلور، PTFE
| نتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التزييت | شحم صناعي عالي الحرارة (منخفض التطاير) |
| شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء | تعزيز التبريد، إزالة فعالة للمياه |
| تجفيف نقطة الندى المنخفضة للغاية (تبريد + نوع الامتصاص)، تتبع الحرارة | المكونات المعدنية | تخصيص مساحة التمدد |
| اختيار مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض |
| تركيب صناديق العزل، التسخين المحلي، منع التكثيف البارد | التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري |
| تجنب التعرض للرياح والثلوج، لف بمواد عزل حراري | ||
