تفاصيل المنتج:
|
| ضغط: | 0 . 0. 3 ~ 0 . 3 ~ 0. 6 MPa 6 ميجا باسكال | درجة حرارة: | - 25 ~ 60 ℃ |
|---|---|---|---|
| الرطوبة النسبية: | ≤ 85٪ | واسطة: | هواء نظيف |
| الجهد االكهربى: | AC220V / DC24V / AC110V / AC24V | القطر: | 3/4 "، 1" |
| جسم: | غشاء | غشاء: | أحداث واحدة |
| إبراز: | pulse air valve,pulse jet ملفّ لولبيّ صمام |
||

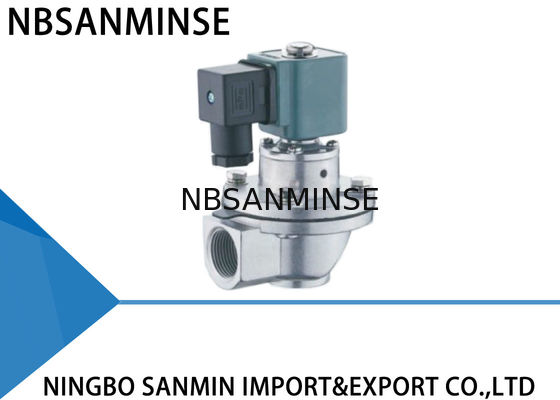

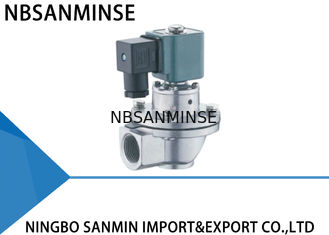

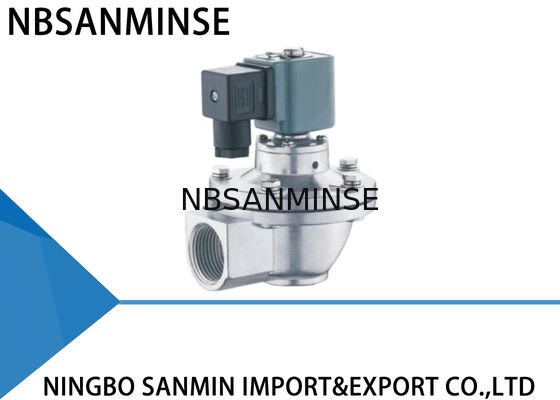

صمام نبضي هوائي بزاوية قائمة، صمام نبضي كهرومغناطيسي من سلسلة QD-Z-20 / 25 من نوع SBFEC
يتكون صمام النبض من رأس توجيه، وغشاء، وجسم صمام من الألومنيوم. مساحة التجويف الخلفي للغشاء أكبر من مساحة التجويف الأمامي. يتم الاحتفاظ بالغشاء في وضع الإغلاق بسبب تأثير الضغط الكبير.
يختفي إشارة النبض ويعمل زنبرك المحرك على الفور لاستعادة الشريط المتحرك لإغلاق فتحة الموازنة. يعمل غاز الضغط في التجويف الخلفي للغشاء والزنبرك معًا لإغلاق الممر ويتوقف الصمام عن التنظيف.
تعمل فتحة التخميد في الغشاء على تخميد تدفق الهواء عندما يحمل الشريط المتحرك للمحرك للموازنة ونقل الهواء إلى التجويف الخلفي بمجرد إغلاق فتحة الموازنة لإغلاق الممر وإيقاف التنظيف.
الأعطال الشائعة واستكشاف الأخطاء وإصلاحها
أثناء التركيب والتشغيل
ظواهر الأعطال
1. لا يمكن فتح جميع الصمامات، لكن الجزء الرائد يعمل.
2. بعض الصمامات لا تعمل، لكن البعض الآخر طبيعي.
3. لا يمكن إغلاق جميع الصمامات. هناك تسرب. لا توجد طريقة لإنشاء قبة غاز.
4. بعض الصمامات لا يمكن إغلاقها. هناك تسرب.
5. صمام الإغلاق بطيء.
سبب محتمل
1. تحقق من ضغط قبة الغاز لمعرفة ما إذا كان منخفضًا جدًا.
2. تحقق من توصيل ملف الصمام والملف.
3 (1). صمام Y. بعض الصمامات لنفس قبة الغاز تتسرب، مما يسبب تسربًا لجميع الصمامات.
3 (2). صمام Z. تم تركيب مدخل الصمام وفوهة النفخ بشكل معكوس.
4. هناك بعض الأوساخ أو الحطام على الغشاء، مما يعيق قلب الحديد المتحرك.
5. فتحة الغشاء مسدودة.
استكشاف الأخطاء وإصلاحها
1. تحقق من التسرب.
2. استبدل الملحقات.
3 (1). تحقق من التسرب.
3 (2). أعد التركيب.
4. نظف الغشاء وتحقق من اكتمال الغشاء. تحقق من قلب الحديد المتحرك وقفل الهواء.
5. قم بتنظيف فتحة الغشاء.
أثناء فترة الاستخدام
ظواهر الأعطال
1. بعض الصمامات تتسرب. لا يمكن إغلاق الغشاء بإحكام والصمام مفتوح دائمًا
قليلاً.
2. الملف ساخن ومحترق.
3. يوجد جهد ولكن الصمام لا يعمل.
4. درجة الحرارة المحيطة أقل من -20 درجة مئوية. الصمام يتسرب ولا يمكن فتحه.
سبب محتمل
1. هناك بعض الأوساخ أو الحطام على الغشاء، والجزء الرائد تالف. قلب الحديد المتحرك معاق.
2. تم تشغيله لفترة طويلة جدًا.
3. الغشاء تالف والفتحة مسدودة.
4. درجة الحرارة المحيطة منخفضة جدًا وهناك صقيع في الصمام.
استكشاف الأخطاء وإصلاحها
1. نظف الغشاء وتحقق من اكتمال قطعة الغشاء. تحقق من قلب الحديد المتحرك وقفل الهواء. استبدل الملحقات إذا لزم الأمر.
2. تحقق من حالة عمل نظام التحكم.
3. استبدل الملحقات في الوقت المناسب.
4. انتبه للعزل والحفاظ على درجات الحرارة المناسبة.
بناء المواد
| الجسم | صب ADC12 |
| المحرك | فولاذ مقاوم للصدأ 430FR |
| الغشاء | نتريل أو فيتون |
| الزنبرك | فولاذ مقاوم للصدأ 321 |
| المثبتات | فولاذ مقاوم للصدأ 302 |
يجب اختيار أغشية ذات جودة جيدة واستخدامها لجميع الصمامات، مع فحص كل جزء في كل إجراء تصنيع، ووضعها في خط التجميع بما يتوافق مع جميع الإجراءات. يجب إجراء اختبار النفخ الكهربائي لكل صمام مكتمل.
المعلمات الفنية
| زاوية قائمة | مدمج | مضمن | مقبس | |
| ضغط التصميم | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| ضغط التشغيل | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| درجة الحرارة المحيطة | -25~60 درجة مئوية مخصصة لدرجات حرارة أقل أو أعلى | |||
| الرطوبة النسبية | ≤85% | |||
| وسط التشغيل | هواء نظيف | |||
| الجهد | AC220V/DC24V/AC110V/AC24V مخصص | |||
| فئة الحماية | IP65 | |||
| عمر الغشاء | أكثر من مليون دورة | |||
| Cv/Kv | اتصل بنا للتفاصيل | |||
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، لكنها تعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع غيار الأتمتة مع حاوية كاملة، وبيعأسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام آلي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، تركيبات الهواء والزيت، مقياس ضغط، إلخ.س:
ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،
النحاس، معالجة مواد الألومنيوم.مثل الضغط العالي صمام / صمام لولبي / صمام كهربائي /صمام مياه /صمام هوائي/ أسطوانة هوائية / صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن مورد OEM لسنوات ومحترفون في الصنع. ولكن عليك أن تعطينا التفويض إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية شهيرة؟ج: نعم، يمكننا توريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.
س: هل الموصل بالنظام البريطاني أم المتري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
الأختام خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن تبلغ 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm²؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟ ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول رأس التوجيه إلى السائل، مشكلة في قلب الصمام والزنبرك،
بيئة
ساخنة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيزتدابير مضادة لبيئة درجات الحرارة العالية تدابير مضادة لبيئة البرد الشديد
الأختام مطاط الفلور، PTFE
| مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التزييت | شحم صناعي عالي الحرارة (منخفض التطاير) |
| شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء | تعزيز التبريد، إزالة فعالة للمياه |
| تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتزاز)، تتبع الحرارة | المكونات المعدنية | احتياطي مساحة التمدد |
| اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك منخفض للطاقة |
| تركيب صناديق العزل، التسخين المحلي، منع التكثيف البارد | التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري |
| تجنب التعرض للرياح والثلج، لف بمواد عزل حراري | ||
