تفاصيل المنتج:
|
| الضغط الاسمي: | 1.0 (MPA) | يكتب: | صمام مدخل/صمام التوازن |
|---|---|---|---|
| درجة حرارة: | ≤200 ℃ | ماكس اختبار الصحافة: | 1.5 (MPA) |
| DN: | 40، 50، 65، 80،100،120،150،175،200،225، 250، 300 | الجسم صمام: | الحديد الزهر |
| إبراز: | ,,pulse air valve |
||

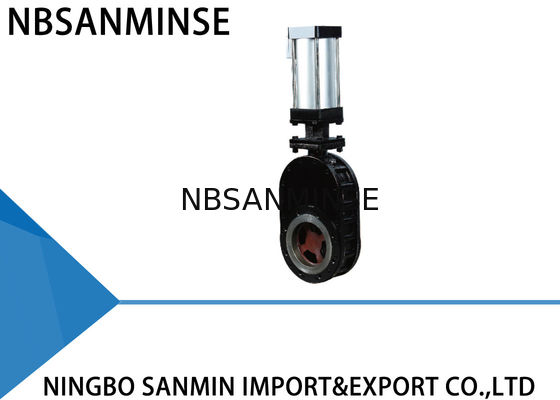

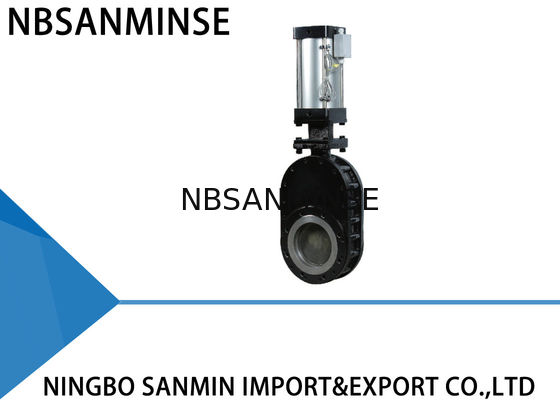

صمام فحص من نوع القرص الهوائي المخصص للصناعات الدوائية / الكيميائية
الأداء الرئيسي
يستخدم صمام القرص المزدوج طراز WZ644-10Q ختمًا مزدوج القرص، وتصنع أسطح الختم من سبائك مقاومة للتآكل أو السيراميك. الختم محكم بنسبة 100% ويحقق الصمام عمر خدمة طويلًا، خاصة في التطبيقات. وبالتالي، تزداد موثوقية النظام بشكل عام بشكل كبير.
أداء التشغيل
عندما يتم إدخال الهواء في منفذ الأسطوانة العلوي، يدفع قضيب المكبس القرص المزدوج لأسفل ويتم إغلاق الصمام. عندما يتم إدخال الهواء في منفذ الأسطوانة السفلية، يدفع قضيب المكبس القرص المزدوج لأعلى ويتم فتح الصمام. يوضع زنبرك الضغط بين الأقراص وحلقة الختم، مما يجبر الأقراص على الضغط على حلقة الختم، ويسمح أيضًا بحركة الأقراص الرأسية، مما يساعد على تعويض التمدد والانكماش الحراري للأجزاء وضمان إحكام الإغلاق في جميع الظروف. عند تشغيل الصمام، يدور القرص المزدوج لفرك وتلميع أسطح الختم. عندما يتدفق المنتج عبر الصمام، تتم إزالة أي مادة تدخل إلى الغرفة الداخلية عن طريق عمل التدفق الدوامي. ومن ثم، فإن الصمام ذاتي التنظيف. يمكن توفير تنظيف إضافي بالهواء لضمان أداء التنظيف في الموقع. كل هذه الخصائص تضمن عمر خدمة طويلًا للصمام وزيادة موثوقية نظامك.
التطبيقات
أي منتجات غبار ومسحوق وحبيبات في محطات توليد الطاقة التي تعمل بالفحم، والمصاهر، ومصانع الحديد والصلب، والصناعات الدوائية والكيميائية.
المعايير الفنية
أقصى ضغط تشغيل: 1.0 ميجا باسكال
أقصى ضغط اختبار: 1.5 ميجا باسكال
درجة حرارة التشغيل: 200 درجة مئوية
ضغط اختبار التسرب: 1.1 ميجا باسكال
التركيب والتطبيق
1. قبل التركيب، تأكد من أن المشغل الهوائي خالٍ من أي عيوب مثل الكسر والتحدب.
2. تأكد من أن وصلة الفلنجة، والطول الهيكلي، وأقصى ضغط تشغيل، والقطر الاسمي تتوافق مع المتطلبات.
3. أثناء التركيب، لا يُسمح بإعادة ضبط الأزرار والصواميل التي تم تثبيتها في الأصل. قم بمحاذاة مركز خطي الأنابيب وقطر الصمام ليكون متحد المحور. حافظ على سطح الفلنجة مسطحًا. قم بتطبيق القوة بشكل موحد لإحكام ربط المسمار.
4. بعد التركيب، أدخل الهواء من منافذ الأسطوانة العلوية والسفلية لمعرفة ما إذا كان يمكن فتح أو إغلاق الصمام بشكل طبيعي.
5. تحقق من مفتاح التحكم (إذا كان موجودًا) لمعرفة ما إذا كان مثبتًا بشكل موثوق، وما إذا كانت معاييره تتوافق مع مصدر الطاقة، وما إذا كان يمكنه العمل بشكل صحيح في ظل ظروف الفتح الكامل والإغلاق الكامل.
طريقة استكشاف الأخطاء وإصلاحها
| المشاكل | السبب | طريقة استكشاف الأخطاء وإصلاحها |
| تسرب في سطح الختم | الأوساخ بين القرص وسطح الختم | إزالة الأوساخ |
| تلف أزواج حلقة الختم | إصلاح أو استبدال | |
| تسرب في وصلة الفلنجة | المسمار غير ملولب بشكل غير متساوٍ | قم بلف المسمار بالتساوي |
| تلف سطح الفلنجة | إصلاح سطح الفلنجة | |
| تلف الفاصل | استبدال الفاصل | |
| فشل الصمام في الفتح أو الإغلاق بشكل صحيح | تراكم الغبار | قم بإزالة الغبار بانتظام |
| ضغط هواء غير كافٍ، تسرب شديد | إصلاح خط أنابيب إمداد الهواء | |
| مكونات هوائية قديمة وفقدت الكفاءة | استبدال المكونات التالفة | |
| تسرب صندوق الحشو | الحشو قديم وبالٍ بشدة | استبدال الحشو |
أبعاد التركيب، رسم تخطيطي
| الموديل (سلسلة A) | DN | L | d | K | D | H | n-M | 2-A |
| WZ644-10Q-40 | 40 | 120 | 84 | 110 | 150 | 443 | 4-M16 | 2-G1/4 |
| WZ644-10Q-50 | 50 | 120 | 99 | 125 | 165 | 463 | 4-M16 | 2-G1/4 |
| WZ644-10Q-65 | 65 | 120 | 118 | 145 | 180 | 528 | 4-M16 | 2-G1/4 |
| WZ644-10Q-80 | 80 | 120 | 132 | 160 | 195 | 558 | 8-M16 | 2-G1/4 |
| WZ644-10Q-100 | 100 | 120 | 156 | 180 | 215 | 601 | 8-M16 | 2-G1/4 |
| WZ644-10Q-125 | 125 | 160 | 184 | 210 | 250 | 730 | 8-M16 | 2-G3/8 |
| WZ644-10Q-150 | 150 | 160 | 211 | 240 | 285 | 798 | 8-M16 | 2-G3/8 |
| WZ644-10Q-175 | 175 | 160 | 241 | 270 | 315 | 894 | 8-M16 | 2-G3/8 |
| WZ644-10Q-200 | 200 | 160 | 266 | 295 | 340 | 958 | 8-M16 | 2-G1/2 |
| WZ644-10Q-225 | 225 | 160 | 294 | 325 | 370 | 1028 | 12-M20 | 2-G1/2 |
الأجزاء والمواد الرئيسية
| العنصر | الاسم | المادة | العنصر | الاسم | المادة |
| 1 | جسم الصمام | حديد الدكتايل | 5 | قطعة توصيل على شكل حرف T | فولاذ مصبوب |
| 2 | جسم الصمام الجانبي | حديد الدكتايل | 6 | غطاء النهاية | فولاذ 45# |
| 3 | حلقة الختم | فولاذ كربوني + سبيكة خاصة | 7 | عنق الربط | حديد زهر عقدي |
| 4 | القرص | فولاذ كربوني + سبيكة خاصة | 8 | مشغل هوائي من الألومنيوم | أسطوانة ألومنيوم |
