تفاصيل المنتج:
|
| الضغط الاسمي: | 1.0 (MPA) | يكتب: | مدخل/مخرج/التوازن |
|---|---|---|---|
| درجة حرارة: | ＜ 450 ℃ | ماكس اختبار الصحافة: | 1.5 (MPA) |
| DN: | 40 ، 50 ، 65 ، 80 ، 100 ، 125 ، 150 ، 175 ، 200 ، 225 ، 250 ، 300 | الجسم صمام: | الحديد الزهر |
| إبراز: | pulse air valve,pulse jet ملفّ لولبيّ صمام |
||

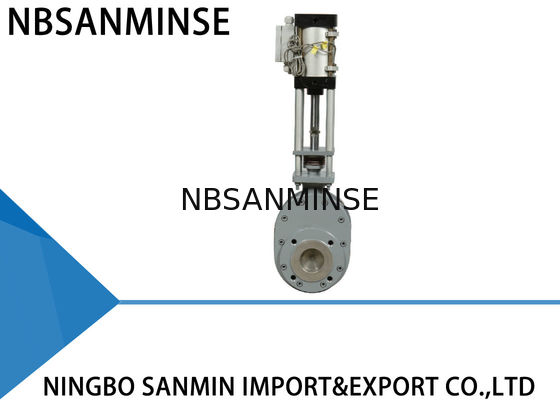

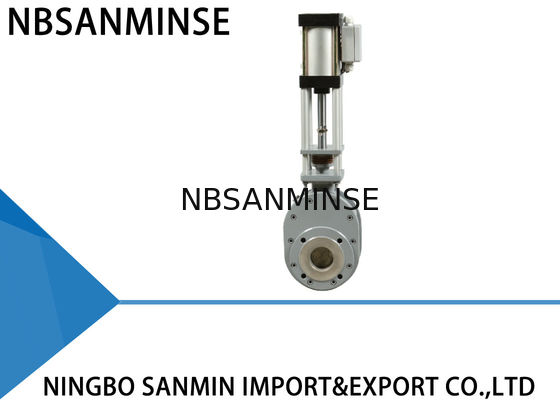

SMWZ644 (1)-10(2)-DNB-(3) صمام قرص مزدوج مقاوم للتآكل بالهواء المضغوط (صمام مدخل / صمام مخرج / صمام توازن) صمام بوابة مزدوج
الأداء الرئيسي
يستخدم صمام القرص المزدوج WZ644-10Q آلية إغلاق بقرص مزدوج، وتصنع أسطح الإغلاق من سبائك مقاومة للتآكل أو السيراميك. الإغلاق محكم بنسبة 100% ويحقق الصمام عمر خدمة طويل، خاصة في التطبيقات. ونتيجة لذلك، تزداد موثوقية النظام الإجمالية بشكل كبير.
أداء التشغيل
عند إدخال الهواء إلى منفذ الأسطوانة العلوي، يدفع قضيب المكبس القرص المزدوج إلى الأسفل ويتم إغلاق الصمام. عند إدخال الهواء إلى منفذ الأسطوانة السفلي، يدفع قضيب المكبس القرص المزدوج إلى الأعلى ويتم فتح الصمام. يتم وضع زنبرك ضغط بين الأقراص وحلقة الإغلاق، مما يجبر الأقراص على الضغط على حلقة الإغلاق، ويسمح أيضًا بالحركة الرأسية للأقراص، مما يساعد على تعويض التمدد والانكماش الحراري للأجزاء ويضمن إغلاقًا محكمًا في جميع الظروف. عند تشغيل الصمام، يدور القرص المزدوج لتلميع أسطح الإغلاق. عندما يتدفق المنتج عبر الصمام، تتم إزالة أي مادة تدخل الغرفة الداخلية بفعل التدفق الدوامي. وبالتالي، فإن الصمام ذاتي التنظيف. يمكن توفير تنظيف إضافي بالهواء لضمان أداء التنظيف في المكان. تضمن كل هذه الخصائص عمر خدمة طويل للصمام وتزيد من موثوقية نظامك.
التطبيقات
أي منتجات غبار، مسحوق، ومنتجات حبيبية في محطات الطاقة التي تعمل بالفحم، المصاهر، مصانع الحديد والصلب، الصناعات الدوائية والكيميائية.
المعلمات الفنية
الحد الأقصى لضغط التشغيل: 1.0 ميجا باسكال
الحد الأقصى لضغط الاختبار: 1.5 ميجا باسكال
درجة حرارة التشغيل: <200 درجة مئوية
ضغط اختبار التسرب: 1.1 ميجا باسكال
التركيب والتطبيق
1. قبل التركيب، تأكد من أن المشغل الهوائي خالٍ من أي عيوب مثل الكسر أو الانبعاج.
2. تأكد من أن شفة الوصلة، الطول الهيكلي، الحد الأقصى لضغط التشغيل، والقطر الاسمي تتوافق مع المتطلبات.
3. أثناء التركيب، لا يُسمح بإعادة ضبط المسامير والصواميل التي تم تثبيتها في الأصل. قم بمحاذاة مركز خطي الأنابيب وقطر الصمام ليكون محوريًا. حافظ على سطح الشفة مستويًا. طبق القوة بالتساوي لشد البرغي.
4. بعد التركيب، أدخل الهواء من منافذ الأسطوانة العلوية والسفلية لمعرفة ما إذا كان يمكن فتح الصمام أو إغلاقه بشكل طبيعي.
5. تحقق من مفتاح التحكم (إذا كان موجودًا) لمعرفة ما إذا كان مثبتًا بشكل موثوق، وما إذا كانت معلماته تتوافق مع مصدر الطاقة المتصل، وما إذا كان يمكن أن يعمل بشكل صحيح في ظروف الفتح الكامل والإغلاق الكامل.
طريقة استكشاف الأخطاء وإصلاحها
| الأعطال | السبب | طريقة استكشاف الأخطاء وإصلاحها |
| تسرب في سطح الإغلاق | أوساخ بين القرص وسطح الإغلاق | إزالة الأوساخ |
| تلف أزواج حلقات الإغلاق | الإصلاح أو الاستبدال | |
| تسرب في وصلة الشفة | البرغي مشدود بشكل غير متساوٍ | شد البرغي بالتساوي |
| تلف سطح الشفة | إصلاح سطح الشفة | |
| تلف الفاصل | استبدال الفاصل | |
| فشل الصمام في الفتح أو الإغلاق بشكل صحيح | ترسب الغبار | إزالة الغبار بانتظام |
| ضغط هواء غير كافٍ، تسرب شديد | إصلاح خط إمداد الهواء | |
| المكونات الهوائية قديمة وفقدت كفاءتها | استبدال المكونات التالفة | |
| تسرب صندوق الحشو | الحشو قديم ومتآكل بشدة | استبدال الحشو |
الأجزاء والمواد الرئيسية
| البند | الاسم | المادة | البند | الاسم | المادة |
| 1 | جسم الصمام | حديد مرن | 5 | قطعة توصيل T | صلب مصبوب |
| 2 | جسم الصمام الجانبي | حديد مرن | 6 | غطاء النهاية | فولاذ 45# |
| 3 | حلقة الإغلاق | فولاذ كربوني + سبائك خاصة | 7 | عنق الربط | حديد زهر قابل للتعديل |
| 4 | قرص | فولاذ كربوني + سبائك خاصة | 8 | مشغل هوائي | أسطوانة ألومنيوم |
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع الغيار الآلية بحاوية كاملة، وبيعأسطوانة هواء، معالجة مصدر الهواء، صمام لولبي،صمام هواء،صمام كهربائي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، وصلات هواء وزيت، مقياس ضغطإلخ.س:
ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،النحاس، الألومنيوم
معالجة المواد.مثل الضغط العالي صمام / صمام لولبي / صمام كهربائي /صمام مياه /صمام هوائي/ أسطوانة هواء / صمام هيدروليكي / تراكم هيدروليكي منتجات وما إلى ذلك.س: هل يمكن صنع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون مصنعون للمعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا توفير مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان جودة المنتجات لمدة عام واحد.
س: هل الموصل بالنظام البريطاني أم المتري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
مطاط الفلور، PTFE س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm²؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى الرأس التجريبي، مشكلة في قلب الصمام والزنبرك، بيئة
حارة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز
تدابير مضادة للبيئة ذات درجات الحرارة العاليةتدابير مضادة للبيئة شديدة البرودة الأختام
مطاط الفلور، PTFE مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين
| التزييت | شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) |
| معالجة إمداد الهواء | تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتزاز)، تتبع الحرارة |
| المكونات المعدنية | احتياطي مساحة التمدد | اختر مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد |
| مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، تسخين موضعي، منع التكثيف البارد |
| التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عزل حراري |
