تفاصيل المنتج:
|
| الضغط الاسمي: | 1.0 (MPA) | يكتب: | صمام الخروج |
|---|---|---|---|
| درجة حرارة: | ≤200 ℃ | ماكس اختبار الصحافة: | 1.5 (MPA) |
| DN: | 50 ، 65 ، 80 ، 100 ، 125 ، 150 ، 200 ، 225 ، 250 ، 300 | الجسم صمام: | الحديد الزهر |
| إبراز: | ,pulse jet ملفّ لولبيّ صمام,pulse jet solenoid valve |
||

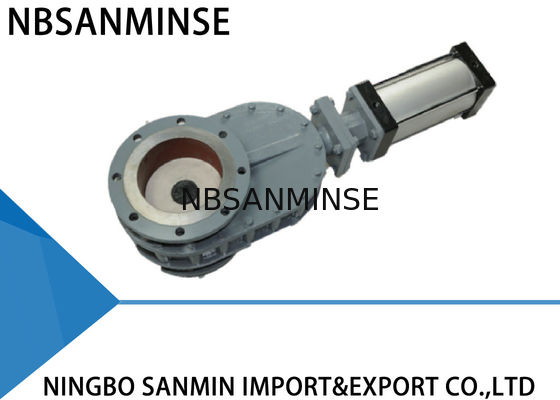

SMWZ644 -DNA - صمام فحص القرص المنقسم C مزدوج الضربة محكم بنسبة 100% وصديق للبيئة
الأداء الرئيسي
يستخدم الصمام ذو القرص المزدوج طراز WZ644-10Q إحكامًا مزدوجًا للقرص، وتُصنع أسطح الإحكام من سبيكة مقاومة للتآكل أو من السيراميك. الإحكام محكم بنسبة 100% ويحقق الصمام عمر خدمة طويلًا، خاصة في التطبيقات. وبالتالي، تزداد موثوقية النظام الإجمالية بشكل كبير.
أداء التشغيل
عندما يتم إدخال الهواء في منفذ الأسطوانة العلوي، يدفع قضيب المكبس القرص المزدوج إلى الأسفل ويتم إغلاق الصمام. عندما يتم إدخال الهواء في منفذ الأسطوانة السفلي، يدفع قضيب المكبس القرص المزدوج إلى الأعلى ويتم فتح الصمام. زنبرك الضغط الموضوع بين الأقراص وحلقة الإحكام، يجبر الأقراص على الضغط على حلقة الإحكام، ويسمح أيضًا بالحركة الرأسية للأقراص، مما يساعد على تعويض التمدد والانكماش الحراري للأجزاء وضمان إحكام الهواء في جميع الظروف. عند تشغيل الصمام، يدور القرص المزدوج لفرك وتلميع أسطح الإحكام. عندما يتدفق المنتج عبر الصمام، تتم إزالة أي مادة تدخل إلى الحجرة الداخلية عن طريق عمل التدفق الدوامي. ومن ثم، فإن الصمام ذاتي التنظيف. يمكن توفير تنظيف إضافي بالهواء لضمان أداء التنظيف في الموقع. كل هذه الخصائص تضمن عمر خدمة طويلًا للصمام وتزيد من موثوقية نظامك.
التطبيقات
أي غبار ومسحوق ومنتجات حبيبية في محطات توليد الطاقة التي تعمل بالفحم، والمصاهر، ومصانع الحديد والصلب، والصناعات الدوائية والكيميائية.
المعايير الفنية
أقصى ضغط تشغيل: 1.0 ميجا باسكال
أقصى ضغط اختبار: 1.5 ميجا باسكال
درجة حرارة التشغيل: ＜200℃
ضغط اختبار التسرب: 1.1 ميجا باسكال
التركيب والتطبيق
1. قبل التركيب، تأكد من أن المشغل الهوائي خالٍ من أي عيوب مثل الكسر والتحدب.
2. تأكد من أن شفة الوصلة، والطول الهيكلي، وأقصى ضغط تشغيل، والقطر الاسمي تتوافق مع المتطلبات.
3. أثناء التركيب، لا يُسمح بإعادة تعديل المسامير والصواميل التي تم تثبيتها في الأصل. قم بمحاذاة مركز الأنبوبين وقطر الصمام ليكون متوافقًا محوريًا. حافظ على سطح الشفة مسطحًا. قم بتطبيق القوة بشكل موحد لإحكام ربط المسمار.
4. بعد التركيب، أدخل الهواء من منافذ الأسطوانة العلوية والسفلية لمعرفة ما إذا كان يمكن فتح الصمام أو إغلاقه بشكل طبيعي.
5. افحص مفتاح التحكم (إذا كان موجودًا) لمعرفة ما إذا كان مثبتًا بشكل موثوق، وما إذا كانت معاييره تتوافق مع مصدر الطاقة، وما إذا كان يمكنه العمل بشكل صحيح في ظل ظروف الفتح الكامل والإغلاق الكامل.
طريقة استكشاف الأخطاء وإصلاحها
| المشاكل | السبب | طريقة استكشاف الأخطاء وإصلاحها |
| تسرب في سطح الإحكام | أوساخ بين القرص وسطح الإحكام | إزالة الأوساخ |
| تلف أزواج حلقة الإحكام | إصلاح أو استبدال | |
| تسرب في وصلة الشفة | المسمار ملولب بشكل غير متساوٍ | قم بلف المسمار بالتساوي |
| تلف سطح الشفة | إصلاح سطح الشفة | |
| تلف الفاصل | استبدال الفاصل | |
| فشل الصمام في الفتح أو الإغلاق بشكل صحيح | تراكم الغبار | قم بإزالة الغبار بانتظام |
| ضغط هواء غير كافٍ، تسرب شديد | إصلاح خط إمداد الهواء | |
| مكونات هوائية قديمة وفقدت فعاليتها | استبدال المكونات التالفة | |
| تسرب صندوق الحشو | الحشو قديم وبالٍ بشدة | استبدال الحشو |
الأجزاء والمواد الرئيسية
| العنصر | الاسم | المادة | العنصر | الاسم | المادة |
| 1 | جسم الصمام | حديد الدكتايل | 5 | قطعة توصيل على شكل حرف T | فولاذ مصبوب |
| 2 | جسم الصمام الجانبي | حديد الدكتايل | 6 | غطاء النهاية | فولاذ 45# |
| 3 | حلقة الإحكام | فولاذ كربوني + سبيكة خاصة | 7 | عنق الربط | حديد الزهر العقدي |
| 4 | القرص | فولاذ كربوني + سبيكة خاصة | 8 | مشغل هوائي من الألومنيوم | أسطوانة ألومنيوم |
