تفاصيل المنتج:
|
| الضغط الاسمي: | 1.0 (MPA) | يكتب: | مدخل/توازن/صمام منفذ |
|---|---|---|---|
| درجة حرارة: | ≥200 درجة مئوية | ماكسي اختبار الصحافة: | 1.5 (MPA) |
| DN: | 65 ، 80 ، 100 ، 125 ، 150 ، 175 ، 200 ، 225 ، 250 ، 300 | الجسم صمام: | الحديد الزهر |
| إبراز: | electromagnetic pulse valve,pulse jet ملفّ لولبيّ صمام |
||

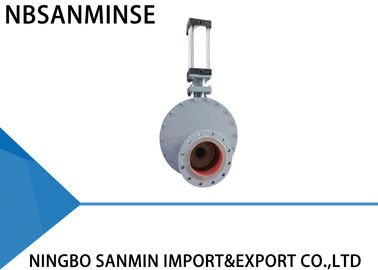

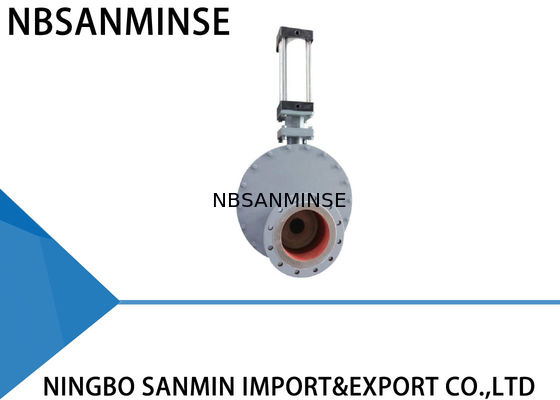

صمام قرص مزدوج دائري هوائي مقاوم للتآكل من الحديد الزهر SMWZ644 -DNA - R
الأداء الرئيسي
يستخدم صمام القرص المزدوج طراز WZ644-10Q ختمًا مزدوج القرص، وتُصنع أسطح الختم من سبائك مقاومة للتآكل أو السيراميك. الختم محكم بنسبة 100% ويحقق الصمام عمر خدمة طويل، خاصة في التطبيقات. وبالتالي، تزداد موثوقية النظام الإجمالية بشكل كبير.
أداء التشغيل
عند إدخال الهواء إلى منفذ الأسطوانة العلوي، يدفع قضيب المكبس القرص المزدوج إلى الأسفل ويتم إغلاق الصمام. عند إدخال الهواء إلى منفذ الأسطوانة السفلي، يدفع قضيب المكبس القرص المزدوج إلى الأعلى ويتم فتح الصمام. يتم وضع زنبرك الضغط بين الأقراص وحلقة الختم، مما يجبر الأقراص على الضغط على حلقة الختم، ويسمح أيضًا بالحركة الرأسية للأقراص، مما يساعد على تعويض التمدد والانكماش الحراري للأجزاء ويضمن ختمًا محكمًا في جميع الظروف. عند تشغيل الصمام، يدور القرص المزدوج لتلميع أسطح الختم. عندما يتدفق المنتج عبر الصمام، تتم إزالة أي مادة تدخل الغرفة الداخلية بفعل التدفق الدوامي. وبالتالي، فإن الصمام ذاتي التنظيف. يمكن توفير تنظيف إضافي بالهواء لضمان أداء التنظيف في المكان. تضمن كل هذه الخصائص عمر خدمة طويل للصمام وتزيد من موثوقية نظامك.
التطبيقات
أي منتجات غبار، مسحوق، وحبيبية في محطات الطاقة التي تعمل بالفحم، المصاهر، مصانع الحديد والصلب، الصناعات الدوائية والكيميائية.
المعلمات الفنية
الحد الأقصى لضغط التشغيل: 1.0 ميجا باسكال
الحد الأقصى لضغط الاختبار: 1.5 ميجا باسكال
درجة حرارة التشغيل: <= 200 درجة مئوية
ضغط اختبار التسرب: 1.1 ميجا باسكال
التركيب والتطبيق
1. قبل التركيب، تأكد من أن المشغل الهوائي خالٍ من أي عيوب مثل الكسر أو الانبعاج.
2. تأكد من أن شفة الوصل، الطول الهيكلي، الحد الأقصى لضغط التشغيل، والقطر الاسمي تتوافق مع المتطلبات.
3. أثناء التركيب، لا يُسمح بإعادة ضبط المسامير والصواميل التي تم تثبيتها في الأصل. قم بمحاذاة مركز خطي الأنابيب وقطر الصمام ليكون متحدة المركز. حافظ على سطح الشفة مسطحًا. طبق القوة بالتساوي لشد البرغي.
4. بعد التركيب، أدخل الهواء من منافذ الأسطوانة العلوية والسفلية لمعرفة ما إذا كان يمكن فتح الصمام أو إغلاقه بشكل طبيعي.
5. تحقق من مفتاح التحكم (إذا كان موجودًا) لمعرفة ما إذا كان مثبتًا بشكل موثوق، وما إذا كانت معلماته تتوافق مع مصدر الطاقة المتصل، وما إذا كان يمكن أن يعمل بشكل صحيح في ظروف الفتح الكامل والإغلاق الكامل.
طريقة استكشاف الأخطاء وإصلاحها
| الأعطال | السبب | طريقة استكشاف الأخطاء وإصلاحها |
| تسرب في سطح الختم | أوساخ بين القرص وسطح الختم | إزالة الأوساخ |
| تلف أزواج حلقات الختم | إصلاح أو استبدال | |
| تسرب في وصلة الشفة | البرغي مشدود بشكل غير متساوٍ | شد البرغي بالتساوي |
| تلف سطح الشفة | إصلاح سطح الشفة | |
| تلف الفاصل | استبدال الفاصل | |
| فشل الصمام في الفتح أو الإغلاق بشكل صحيح | ترسب الغبار | إزالة الغبار بانتظام |
| ضغط هواء غير كافٍ، تسرب شديد | إصلاح خط إمداد الهواء | |
| المكونات الهوائية قديمة وفقدت كفاءتها | استبدال المكونات التالفة | |
| تسرب صندوق الحشو | الحشو قديم ومتآكل بشدة | استبدال الحشو |
أبعاد التركيب، رسم تخطيطي
الأجزاء الرئيسية والمواد
| البند | الاسم | المادة | البند | الاسم | المادة |
| 1 | جسم الصمام | حديد مرن | 5 | قطعة توصيل T | صلب مصبوب |
| 2 | جسم صمام جانبي | حديد مرن | 6 | غطاء طرفي | فولاذ 45# |
| 3 | حلقة الختم | فولاذ كربوني + سبائك خاصة | 7 | عنق الربط | حديد زهر قابل للتعديل |
| 4 | قرص | فولاذ كربوني + سبائك خاصة | 8 | مشغل هوائي ألومنيوم | أسطوانة ألومنيوم |
