تفاصيل المنتج:
|
| ضغط: | 0. 3 ~ 0. 8 ميجا باسكال | يكتب: | نوع الزاوية اليمنى |
|---|---|---|---|
| القطر: | G2 " | الجهد االكهربى: | AC220V ، DC24V ، AC110V ، AC24V |
| غشاء: | الحجاب الحاجز المزدوج | وسط العمل: | هواء نظيف |
| إبراز: | electromagnetic pulse valve,pulse air valve |
||

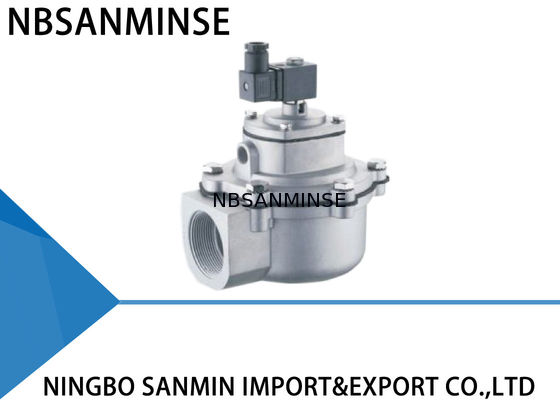

صمام نبضي كهرومغناطيسي بزاوية قائمة من النوع المماثل QT - Z - 50S TURBO " مزدوج الغشاء
المعلمات الفنية
| زاوية قائمة | مدمج | مضمن | مقبس | |
| ضغط التصميم | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| ضغط التشغيل | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| درجة حرارة البيئة المحيطة | -25~60 درجة مئوية مخصص لدرجات حرارة أقل أو أعلى | |||
| الرطوبة النسبية | ≤85% | |||
| وسط التشغيل | هواء نظيف | |||
| الجهد | AC220V/DC24V/AC110V/AC24V مخصص | |||
| فئة الحماية | IP65 | |||
| عمر الغشاء | أكثر من مليون دورة | |||
| Cv/Kv | اتصل بنا للتفاصيل | |||
الاستخدام
الصمام الكهرومغناطيسي (يسمى أيضًا صمام الغشاء) هو "المفتاح" للهواء المضغوط في نظام نفخ الغبار النظيف لمرشح الأكياس النبضي. يتم التحكم فيه بواسطة إشارات الخرج لجهاز التحكم في النفث النبضي، مما يجعل الغبار نظيفًا لأكياس المرشح خلية بخلية للحفاظ على مقاومة بيت الغبار ضمن النطاق المحدد وبالتالي ضمان وظائف المعالجة وكفاءة جمع الغبار لبيت الغبار.
صمامات النبض الكهرومغناطيسية من النوع Z هي صمامات بزاوية قائمة، مع زاوية 90 درجة بين المدخل والمخرج، وهي مناسبة لتركيب التوصيل بين قبة الغاز وأنبوب نفخ بيت الغبار، وتوفر تدفق هواء جيد ونبضات تنظيف غبار تلبي المتطلبات.
مبدأ العمل
يتكون صمام الغشاء النبضي الكهرومغناطيسي من خليتين غازيتين. عندما يتم توصيل الهواء المضغوط، فإنه يدخل إلى خلية الأكياس الخلفية من خلال الفتحة، ويضغط ضغط خلية الغاز الخلفية الغشاء مقابل مخرج الصمام ويبقى الصمام الكهرومغناطيسي في حالة "مغلق".
تحرك الإشارات الكهربائية من جهاز التحكم في النفث النبضي ذراع الصمام النبضي الكهرومغناطيسي. يفتح هروب الهواء من خلية الغاز الخلفية وتفقد خلية غاز الأكياس الخلفية الضغط بسرعة، وبالتالي يتحرك الغشاء للخلف وينفخ الهواء المضغوط عبر مخرج الصمام. يدخل الصمام النبضي الكهرومغناطيسي في حالة "مفتوح".
عندما يعود الصمام النبضي الكهرومغناطيسي إلى وضعه الأصلي.
يغلق هروب الهواء من خلية الغاز الخلفية ويرتفع الضغط في خلية الغاز الخلفية، مما يدفع الغشاء بإحكام مرة أخرى.
بناء المواد
الجسم: مصبوب ADC12
الذراع: فولاذ مقاوم للصدأ 430 FR
الغشاء: النتريل أو الفيتون
الزنبرك: فولاذ مقاوم للصدأ 321
المثبتات: فولاذ مقاوم للصدأ 302
يجب اختيار واستخدام أغشية ذات جودة جيدة لجميع الصمامات، مع فحص كل جزء في كل إجراء تصنيع، ووضعه في خط التجميع بما يتوافق مع جميع الإجراءات. يجب إجراء اختبار النفخ الكهربائي على كل صمام مكتمل.
لماذا تختارنا
1: أنماط متنوعة لكل منتج وسلسلة كاملة من المنتجات الهوائية.
2: مخزون كبير للشحن السريع.
3: طلب عينة وطلب كمية صغيرة مقبول.
4: تخصيص حسب طلبك الخاص.
5: تقديم معلومات مجانية عن المنتجات.
6: جودة موثوقة مضمونة وخدمة نشطة بعد البيع
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، لكنها تعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع غيار الأتمتة مع حاوية كاملة، وبيعأسطوانات هوائية، ومعالجة مصدر الهواء، وصمامات كهرومغناطيسية،صمامات هوائية،صمامات آلية، صمامات نحاسية، صمامات هيدروليكية، أسطوانات هيدروليكية، تركيبات الهواء والزيت ، مقاييس ضغط إلخ.س:
ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،
النحاس، الألمنيوممعالجة المواد. مثل الضغط العاليصمام / صمام كهرومغناطيسي / صمام كهربائي صمام /صمام مياه/صمام هوائي / أسطوانة هوائية/ صمام هيدروليكي / مجمع هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن صنع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لمصنعي المعدات الأصلية لسنوات ومتخصصون في الصنع. ولكن تحتاج إلى تزويدنا بالتفويض إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من العلامات التجارية الهوائية والهيدروليكية الشهيرة؟ج: نعم، يمكننا توريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.
س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.
س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟
تدابير مضادة لبيئة البرد الشديد خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية ملف تعريف سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: MPa، بار، psi، كجم/سم²؟
ج: 1MPa=10bar≈145psi≈10kg س: ما الذي يسبب عادة احتراق ملفات الصمام الكهرومغناطيسي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى الرأس التجريبي، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟نقطة التركيز تدابير مضادة لبيئة درجات الحرارة العالية
تدابير مضادة لبيئة البرد الشديد الأختام
| مطاط الفلور، PTFE | مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التزييت |
| شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انصهار منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء |
| تعزيز التبريد، إزالة المياه بكفاءة | تجفيف نقطة الندى المنخفضة للغاية (تبريد + امتصاص)، تتبع الحرارة | المكونات المعدنية |
| احتياطي مساحة التمدد | اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم |
| ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، تسخين موضعي، منع التكثيف البارد | التركيب |
| الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عزل حراري | |
