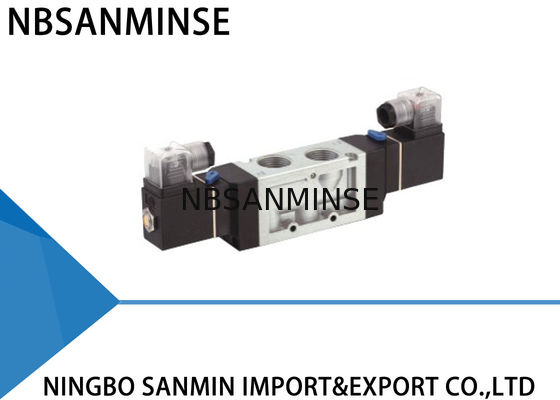

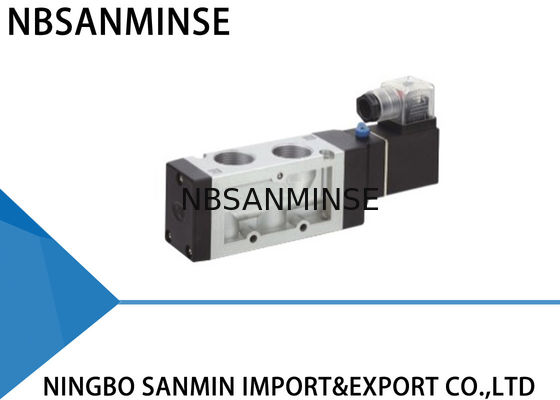

STV / STA 560 سلسلة صمام التحكم في التدفق الكبير IP65 حماية الملف اللولبي صمام هوائي

صمام تحكم كبير التدفق من سلسلة STV / STA 560 بفئة حماية IP65 بحجم منفذ 3/4 بوصة

جدول المواصفات الفنية

الموديل :

STV561 – 25 STV562 – 25 STV563C – 25 STV563E – 25 STV563P – 25

STA561 - 25 STA562 - 25 STA563C - 25 STA563E - 25 STA563P – 25

الوسط العامل :

هواء مفلتر 40 ميكرون

نوع التشغيل :

نوع الطيار الداخلي

أنبوب الملولب :

مدخل الهواء = مخرج الهواء = 1 بوصة عادم الهواء = 3/4 بوصة

عدد المواضع :

منفذان بخمسة منافذ، ثلاثة منافذ بخمسة منافذ

درجة حرارة التشغيل (℃) :

- 5 ~ 60 ℃

مساحة المقطع العرضي :

110 مم² (Cv=6.0)، 81 مم² (Cv=4.5)

ضغط التشغيل (MPa) :

0.15 ~ 0.8 MPa

فئة الحماية :

IP65

نطاق الجهد :

- 15% ~ + 10%

رمز الطلب

ST

النوع :

V : صمام لولبي

A : صمام تحكم هوائي

المواصفات

خمسة منافذ

رمز السلسلة

6

الملف والمواضع

1: ملف واحد - موضع مزدوج

2: ملف مزدوج - موضع مزدوج

3C: ملف مزدوج - ثلاثة مواضع من النوع المغلق

3E: ملف مزدوج - ثلاثة مواضع من النوع العادم

3P: ملف مزدوج - ثلاثة مواضع من النوع الضغط

أنبوب الملولب

25: G1 بوصة

الجهد القياسي

DC12V

DC24V

AC24V 50 / 60 هرتز

AC110V 50 / 60 هرتز

AC220V 50 / 60 هرتز

AC380V 50 / 60 هرتز

لماذا تختارنا

1: تقديم معلومات مجانية عن المنتجات.
2: جودة موثوقة مضمونة وخدمة ما بعد البيع نشطة
3: أنماط متنوعة لكل منتج وسلسلة كاملة من المنتجات الهوائية.
4: مخزون كبير للشحن السريع.
5: جودة عالية بسعر تنافسي.

س: هل يمكنك تقديم عينات مجانية؟

ج: نعم، لكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055

س: ما هو نطاق عملك؟

ج: نطاق عملنا هوخدمة تصدير قطع الغيار الآلية مع حاوية كاملة، وبيعأسطوانات هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام آلي، صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، وصلات هوائية وزيت، مقياس ضغط، إلخ.س:

ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،

النحاس، الألمنيوممعالجة المواد. مثل الضغط العاليصمام / صمام لولبي / صمام كهربائي /صمام مياه/صمام هوائي /أسطوانة هوائية/صمام هيدروليكي/مراكم هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لـ OEM لسنوات ومتخصصون في التصنيع. ولكن تحتاج إلى تزويدنا بالتفويض إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من علامات تجارية هوائية وهيدروليكية وأدوات مشهورة؟

ج: نعم، يمكننا توريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.

س:

هل يوجد ضمان متاح؟

ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.

تدابير مضادة لبيئة درجات الحرارة العالية ج:

خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، ويتم عادة استخدام مادة مانعة للتسرب أو شريط معًا لتعزيز تأثير الإغلاق.

خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن تبلغ 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.

س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm²؟ ج: 1MPa=10bar≈145psi≈10kg

س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟

ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى رأس الطيار، مشكلة في قلب الصمام والزنبرك،

بيئة

حارة، اهتزاز شديد، إلخ.

س:ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟ نقطة التركيز

تدابير مضادة لبيئة درجات الحرارة العالية تدابير مضادة لبيئة البرد الشديد
