تفاصيل المنتج:
|
| حجم منفذ الأنابيب: | M5 × 0. 8 ، RC 1/8 | سائل: | هواء |
|---|---|---|---|
| فعل: | التمثيل المزدوج | ضغط التشغيل: | 0. 15 إلى 0. 7 ميجا باسكال |
| حجم التجويف (السكتة الدماغية مم): | 25 ~ 300 | فلوتاج: | DC24V ، DC12V ، DC5V ، AC100V |
| إبراز: | smc air cylinders,guided pneumatic cylinder |
||

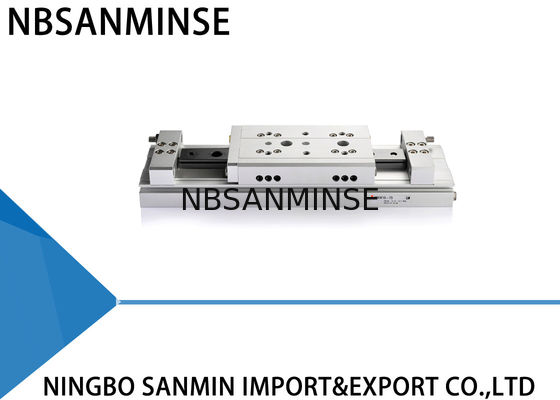

MXW الطاولة المنزلية الهوائية مزدوجة التأثير غير الزيتية التشحيم الهوائية الأسطوانة الروائية
المواصفات
| النموذج | MXW8 | MXW12 | MXW16 | MXW20 | MXW25 |
| حجم الحفرة (ملم) |
Φ8 × 2 (Φ11 أو ما يعادلها) |
Φ12 × 2 (Φ17 أو ما يعادلها) |
Φ16 × 2 (Φ23 أو ما يعادلها) |
Φ20 × 2 (Φ28 أو ما يعادلها) |
Φ25 × 2 (Φ35 أو ما يعادلها) |
| حجم منفذ الأنابيب | M5 × 0.8 | RC 1 / 8 | |||
| سائل | الهواء | ||||
| العمل | التمثيل المزدوج | ||||
| ضغط العمل | 0.15 إلى 0.7 مبا | ||||
| ضغط الدليل | 1،05 إلى 0.7 مبا | ||||
| درجة حرارة المحيط والسائل | - 10 إلى + 60 درجة مئوية | ||||
|
نطاق سرعة العمل (متوسط سرعة التشغيل) ملاحظة) |
50 إلى 500 مم/ث | ||||
| الوسادة |
كلا الطرفين من مضارب اليريثان (المعيار) مغلق الصدمات في الطرفين (خيار) |
||||
| التشحيم | غير مطاطي | ||||
| التبديل التلقائي (خيار) |
قراءة مفتاح التلقائي المفتاح الآلي للحالة الصلبة (سلك 2 ، سلك 3) إشارة لون مفاتيح الحالة الصلبة الآلية (سلك 2 ، سلك 3) |
||||
| تحمل طول السكتة الدماغية |
+ 1 ملم 0 ملم |
||||
| نطاق تعديل الدوران | جانب واحد: 5 ملم (الجانبين: 10 ملم) | ||||
) متوسط سرعة التشغيل: السرعة التي تقسمها السكتة الدماغية على فترة من الوقت من بدء العملية إلى الوصول إلى النهاية.
الناتج النظري
أسطوانة العصا المزدوجة تنتج ضعف قوة الدفع للسطوانة القياسية (ن)
| حجم الحفرة (ملم) | حجم العصا (ملم) |
التشغيل التوجيه |
مساحة المكبس (mm2) | ضغط التشغيل (MPa) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 8 | 4 | R | 101 | 20 | 30 | 40 | 51 | 61 | 71 |
| (ل) | 75 | 15 | 23 | 90 | 38 | 45 | 53 | ||
| 12 | 6 | R | 226 | 45 | 68 | 90 | 113 | 136 | 158 |
| (ل) | 170 | 34 | 51 | 68 | 85 | 102 | 119 | ||
| 16 | 8 | R | 402 | 80 | 121 | 161 | 201 | 241 | 281 |
| (ل) | 302 | 60 | 91 | 121 | 151 | 181 | 211 | ||
| 20 | 10 | R | 628 | 126 | 188 | 251 | 314 | 377 | 440 |
| (ل) | 471 | 94 | 141 | 188 | 236 | 283 | 330 | ||
| 25 | 12 | R | 982 | 196 | 295 | 393 | 491 | 589 | 687 |
| (ل) | 756 | 151 | 227 | 302 | 378 | 454 | 529 | ||
لماذا اخترنا
1: طلبية عينة و طلبية كمية صغيرة مقبولة
2: تخصيص وفقا لطلب خاص الخاص بك.
3: توفير معلومات المنتجات المجانية.
4: ضمان الجودة الموثوق به وخدمة ما بعد البيع النشطة
5: ضمان نوعية لمدة سنة واحدة
س: هل يمكن أن تقدم العينات المجانية ؟
أ: نعم، لكن هذا يعتمد على المنتجات الرجاء الاتصال بنا ina@pneuhydr.com أو على واتساب 0086 15168536055
س: ما هو نطاق عملك ؟
ج: نطاق عملنا هوخدمة أجزاء التشغيل الآلي للمصدر مع حاوية كاملة وبيعأسطوانة الهواء ، معالجة مصدر الهواء ، صمام الكهربائي ،صمام الهواءصمام المحركصمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، الهواء والنفطالارتباط، مقياس الضغطوهلم جرا
س:Wما نوع المنتجات التي يمكنك صنعها ؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ, النحاس، الألومنيوممعالجة الموادمثل عاليةالضغط صمام / صمام الكهرباء / صمام الكهرباءصمام الماءصمام هوائي/أسطوانة الهواء/صمام هيدروليكي/تجميع هيدروليكيالمنتجات وما إلى ذلك.
س: هل يمكن تصنيع المنتج مع شعارنا وعلامتنا التجارية ؟
ج: نعم ، بالطبع يمكننا صنعها. نحن مورّد OEM لسنوات ومهنيون في صنعها. ولكنك بحاجة إلى إعطائنا الإذن إذا كان ذلك ممكناً.
س: هل يمكنك توفير المنتجات الأصلية الشهيرة للآلات الهوائية والهيدروليكية ؟
ج: نعم، يمكننا توفير مثل فيستو، سمك، سي كيد، بوركيت، هيدك، ريكسروث، سيمنز، روزمونت، مارش، إندريس + هاوزر الخ
س: هل هناك ضمان متاح؟
ج: نعم، عادة المنتجات هي سنة واحدة ضمان الجودة.
س: هل هو في النظام البريطاني أو المتري؟ ما هو الفرق بين PT، NPT، و G الخيوط؟
أ: الخيط G أسطواني ولا يغلق نفسه ، مما يتطلب غطاءات إضافية لمنع التسرب. PT و NPT مخروط ،والخيوط الداخلية والخارجية تصبح أكثر تشدّداً عند تشديديتم تحقيق الختم من خلال تشوه الخيوط ، وعادة ما يستخدم مواد الختم أو الشريط جنبا إلى جنب لتعزيز تأثير الختم
الخيط G هو أنبوب أسطواني مستقيم يستخدم للاتصالات غير المغلقة؛ الخيط PT هو أنبوب مخروط يعتمد على تشوه وتسجيل الخيط نفسه.NPT هو أيضا أنبوب مخروط مع زاوية ملف تعريف الأسنان من 60 درجة، تستخدم بشكل رئيسي في أمريكا الشمالية
س: كيفية تحويل وحدات الضغط: MPa، bar، psi، kg/cm2؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادةً إرهاق لفائف الصمامات الكهربائية؟
الجواب:جهد غير صحيح و هرتز، التبديل المتكرر، رأس الطيار يدخل السائل، قلب الصمام ومشكلة الربيع،البيئة الحرارة، الاهتزازات الثقيلة، الخ
س: ما الذي يجب ملاحظته عن المكونات الهوائية في بيئات ذات درجات حرارة عالية أو باردة للغاية؟
| نقطة التركيز | التدابير المضادة للبيئة عالية الحرارة | التدابير المضادة للبيئة الباردة للغاية |
| الأختام | المطاط الفلور، PTFE | نيتريل منخفض الحرارة، مطاط السيليكون، بولي يوريثان |
| التشحيم | الدهون الاصطناعية عالية درجة الحرارة (التقلب المنخفض) | الدهون ذات درجة حرارة منخفضة (نقطة صب منخفضة ، لزجة منخفضة) |
| معالجة إمدادات الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف منخفضة جداً (التبريد + نوع الامتصاص) ، تعقب الحرارة |
| المكونات المعدنية | تصريح توسيع الاحتياطي | اختيار المواد مع صلابة درجة حرارة منخفضة، ومنع التسرب بسبب الانكماش البارد |
| مكونات التحكم | لفائف عالية المقاومة للحرارة ، تبديد الحرارة ، استهلاك طاقة منخفض | تثبيت صناديق العزل، التدفئة المحلية، منع التكثيف البارد |
| التثبيت | ابق بعيداً عن مصادر الحرارة، أضف لوحات عازلة حرارية | تجنب التعرض للرياح والثلوج، وتغليف مع مواد العزل الحراري |
