تفاصيل المنتج:
|
| قياسي أو غير قياسي: | معيار | ضغط: | 0. 3 - 0. 8MPA |
|---|---|---|---|
| قوة: | الملف اللولبي | جسم: | الألومنيوم |
| غشاء: | الحجاب الحاجز المزدوج | بناء: | آخر |
| مادة: | سبيكة | حجم المنفذ: | G1-1/2 "، G2" ، G2-1/2 "، G3" |
| درجة حرارة الوسائط: | درجة الحرارة العادية | وسائط: | آخر |
| واسطة: | هواء نظيف | حديد التسليح: | 430FR الفولاذ المقاوم للصدأ |
| يكتب: | نوع الزاوية اليمنى | ||
| إبراز: | hydraulic valve solenoid coil,replacement solenoid coil |
||

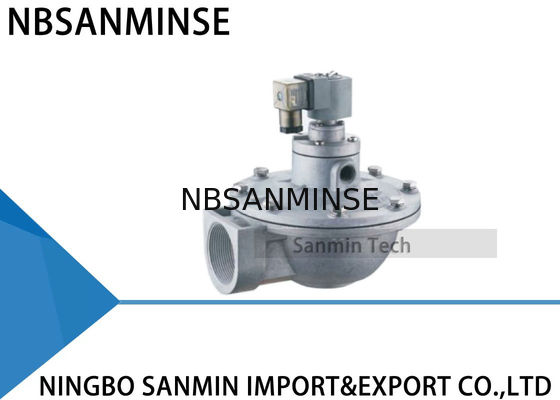

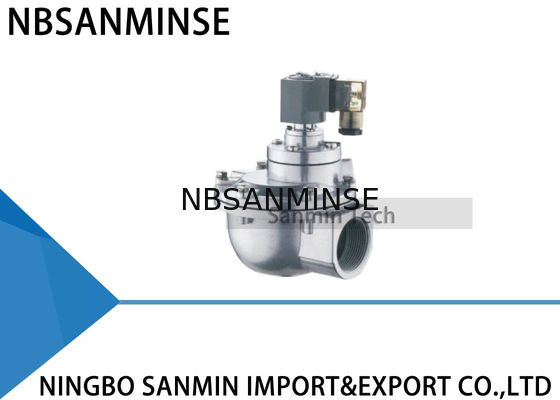

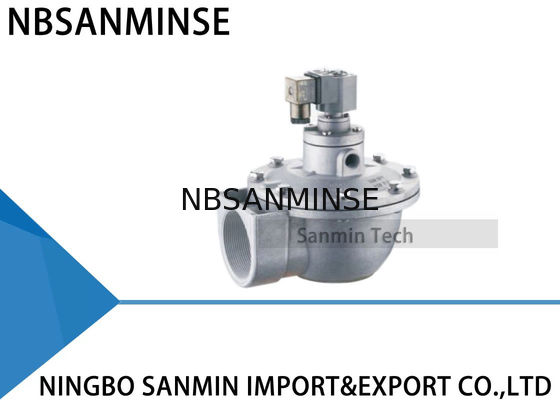

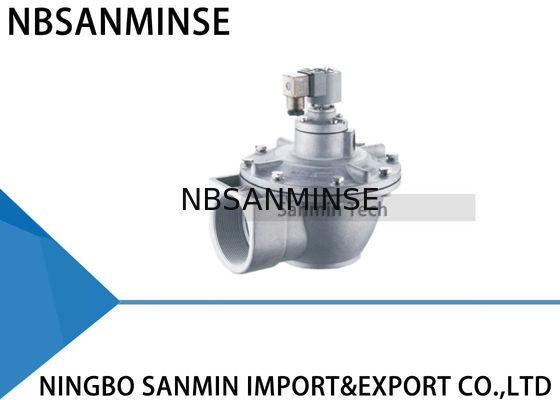

Nbsanminse Qg - Z 1-1/2 2 2-1/2 3 بوصة صمام نبضي لولبي Goyen مستبدل لجامع الغبار صمام غشائي مزدوج
| 15 = G1/2" |
| 20 = G3/4" |
| 25 = G1" |
| 35 = G1-1/4" |
| 40 = G1-1/2" |
| 50 = G2" |
| 62 = G2-1/2" |
| 75 = G3" |
| 76 = G3" |
| 89 = G3" |
| 102 = G4" |
يتكون صمام النبض من رأس توجيه وغشاء وجسم صمام ألومنيوم. مساحة التجويف الخلفي للغشاء أكبر من مساحة التجويف الأمامي. يتم الاحتفاظ بالغشاء في وضع الإغلاق بسبب تأثير الضغط الكبير.
يرسل جهاز التحكم بالنبض الكهربائي إشارات دخل بحيث تجذب العضو الكهرومغناطيسي الشريط المتحرك. افتح فتحة التوازن لتحرير غاز الضغط في التجويف الخلفي للغشاء بسرعة؛ غاز الضغط في التجويف الأمامي يدعم الغشاء لفتح الممر ويبدأ الصمام في التنظيف.
تختفي إشارة النبض ويعمل زنبرك العضو على الفور لاستئناف الشريط المتحرك لإغلاق فتحة التوازن. يعمل غاز الضغط في التجويف الخلفي للغشاء والزنبرك معًا لإغلاق الممر ويتوقف الصمام عن التنظيف.
فتحة التخميد في الغشاء تعمل على تخميد تدفق الهواء عندما يدعم الشريط المتحرك للعضو للتوازن ونقل الهواء إلى التجويف الخلفي بمجرد إغلاق فتحة التوازن لإغلاق الممر وإيقاف التنظيف.
المعلمة الفنية
| زاوية قائمة | مدمج | مضمن | قابس | |
| ضغط التصميم | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| ضغط التشغيل | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| درجة حرارة البيئة المحيطة | -25~60 درجة مئوية مخصصة لدرجات حرارة أقل أو أعلى | |||
| الرطوبة النسبية | ≤85% | |||
| وسط التشغيل | هواء نظيف | |||
| الجهد | AC220V/DC24V/AC110V/AC24V مخصص | |||
| فئة الحماية | IP65 | |||
| عمر الغشاء | أكثر من مليون دورة | |||
| Cv/Kv | اتصل بنا للتفاصيل | |||
بناء المواد
| الجسم | صب ADC12 |
| العضو | فولاذ مقاوم للصدأ 430FR |
| الغشاء | نتريل أو فيتون |
| الزنبرك | فولاذ مقاوم للصدأ 321 |
| مثبتات | فولاذ مقاوم للصدأ 302 |
فشل شائع واستكشاف الأخطاء وإصلاحها
فترة الاستخدام
|
ظواهر الفشل
|
سبب محتمل
|
استكشاف الأخطاء وإصلاحها
|
أثناء التركيب والتشغيل
|
|
لا يمكن فتح جميع الصمامات، ولكن الجزء الرائد يعمل.
|
تحقق من ضغط قبة الغاز لمعرفة ما إذا كان منخفضًا جدًا.
|
تحقق من التسرب
|
صمام Z. تم تركيب مدخل الصمام وفوهة النفخ بشكل معكوس.
|
|
تحقق من توصيل ملف الصمام والملف
|
استبدال الملحقات
|
لا يمكن إغلاق جميع الصمامات. هناك تسرب. لا توجد طريقة لإنشاء قبة غاز.
|
|
|
صمام Y. بعض الصمامات لنفس قبة الغاز تتسرب، مما يتسبب في تسرب لجميع الصمامات.
|
تحقق من التسرب
|
صمام Z. تم تركيب مدخل الصمام وفوهة النفخ بشكل معكوس.
|
|
|
إعادة التثبيت
|
بعض الصمامات لا يمكن إغلاقها. هناك تسرب.
|
||
|
هناك بعض الأوساخ أو الحطام على الغشاء، مما يعيق قلب الحديد المتحرك.
|
نظف الغشاء وتأكد من اكتمال الغشاء. تحقق من قلب الحديد المتحرك وقفل الهواء.
|
يغلق الصمام ببطء.
|
|
|
فتحة الغشاء مسدودة.
|
قم بتنظيف فتحة الغشاء
|
أثناء فترة الاستخدام
|
|
|
بعض الصمامات تتسرب. لا يمكن للغشاء أن يغلق بإحكام والصمام مفتوح دائمًا قليلاً.
|
هناك بعض الأوساخ أو الحطام على الغشاء، الجزء الرائد تالف. قلب الحديد المتحرك مسدود.
نظف الغشاء وتأكد من اكتمال قطعة الغشاء. تحقق من قلب الحديد المتحرك وقفل الهواء. استبدل الملحقات إذا لزم الأمر.
|
الملف ساخن ومحترق.
|
لقد تم تشغيله لفترة طويلة جدًا.
|
|
تحقق من حالة عمل نظام التحكم.
|
يوجد جهد ولكن الصمام لا يعمل.
|
الغشاء تالف وفتحة مسدودة.
|
|
|
استبدل الملحقات في الوقت المناسب.
|
درجة حرارة البيئة المحيطة أقل من -20 درجة مئوية. الصمام يتسرب ولا يمكن فتحه.
|
درجة حرارة البيئة المحيطة منخفضة جدًا وهناك صقيع في الصمام.
|
|
|
انتبه للعزل والحفاظ على درجات حرارة مناسبة.
|
س: هل يمكنك تقديم عينات مجانية؟
|
ج: نعم،
|
ولكن ذلك يعتمد على المنتجات،
يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055 س: ما هو نطاق عملك؟ ج: نطاق عملنا هو
خدمة مصدر قطع غيار الأتمتة مع حاوية كاملة، وبيع
أسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام كهربائي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية،وصلات هواء وزيت، مقياس ضغط ، إلخ.س:ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،
النحاس، الألومنيوممعالجة المواد.مثل الضغط العالي
صمام / صمام لولبي / صمام كهربائي /صمام مياه / صمام هوائي/ أسطوانة هوائية/ صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك. س: هل يمكن صنع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لمصنعي المعدات الأصلية لسنوات ومتخصصون في الصنع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية شهيرة؟ج: نعم، يمكننا توريد مثل Festo، SMC، CKD، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل هناك ضمان متاح؟ج: نعم، عادة ما تكون المنتجات ضمان جودة لمدة عام واحد.
س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق
خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية ملف تعريف سن 60 درجة، يستخدم بشكل أساسي في أمريكا الشمالية
مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى رأس التوجيه، مشكلة في قلب الصمام والزنبرك،
بيئة حارة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز
تدابير مضادة لبيئة درجات الحرارة العالية
تدابير مضادة لبيئة البرد الشديدالأختام مطاط الفلور، PTFE
مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين التزييت
| شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء |
| تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى المنخفضة للغاية (تبريد + نوع الامتصاص)، تتبع الحرارة | المكونات المعدنية |
| احتياطي مساحة التمدد | اختر مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم |
| ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، التسخين المحلي، منع التكثيف البارد | التركيب |
| الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عزل حراري | |
