تفاصيل المنتج:
|
| جهد الإدخال: | 220 فولت-240 فولت/380 فولت-440 فولت | محول الطاقة: | 0.75 كيلو واط - 160 ميجا واط |
|---|---|---|---|
| تيار الخرج: | 2.1أ-304أ | نطاق التردد: | 0 هرتز - 3000 هرتز |
| الجهد الناتج: | 0-240 فولت/0-440 فولت | درجة حرارة التشغيل: | -20-+50 درجة مئوية |
| مستوى الحماية: | IP54 | ||
| إبراز: | عاكس متجه عالي الأداء,عاكس متجه من سلسلة FL710 |
||
جهد الدخل AC220V 0.75KW-5.5KW
جهد الدخل AC380V 0.75KW-450KW

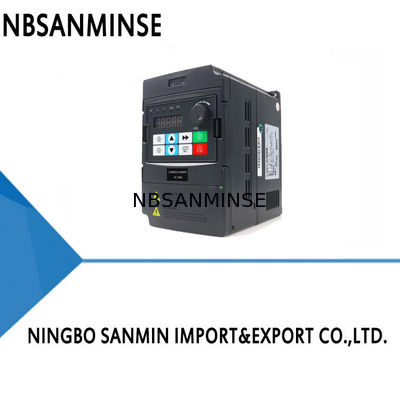

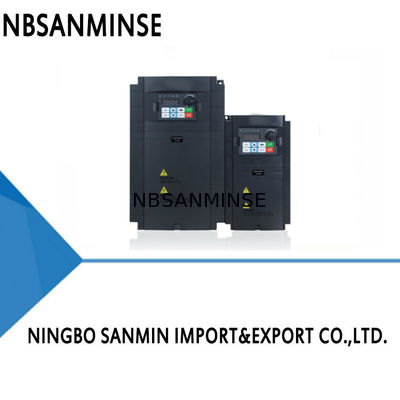

محول التردد سلسلة FL710 هو محول تردد متجهي عالي الأداء للأغراض العامة، يستخدم بشكل أساسي للتحكم في سرعة المحرك غير المتزامن ثلاثي الطور AC وتعديلها. تعتمد هذه السلسلة على تقنية التحكم المتجهي عالية الأداء، خرج عزم دوران عالي عند سرعة منخفضة، مع خصائص ديناميكية جيدة، وقدرة فائقة على التحميل الزائد، ووظيفة برمجة مستخدم محسنة وبرنامج مراقبة خلفي، ووظيفة ناقل الاتصال، وتدعم مجموعة متنوعة من بطاقات PG، ومزيج غني وقوي من الوظائف، وأداء مستقر.
ميزات المنتج
أداء فائق عند التردد المنخفض
خوارزمية التحكم المتجهي للتيار، تحقق عزم دوران بدء عالي وعزم دوران مستقر عند سرعة منخفضة
مدخل جهد واسع
مدخل جهد واسع، استجابة جيدة لعدم استقرار الجهد
تطبيق واسع
يدمج وظائف برامج التطبيقات الصناعية الغنية لتسهيل تحقيق متطلبات التحكم المختلفة في الموقع
وحدة فرامل مدمجة
تصميم ميكانيكي مدمج، وحدة فرامل مدمجة (تكوين قياسي أقل من 18.5 كيلو واط)
اتصال RS485
تم تكوين جميع منتجات السلسلة بواجهة اتصال تسلسلي RS485 قياسية وتعتمد بروتوكول اتصال Modbus القياسي
حماية كاملة
وظيفة حماية شاملة، سهلة التعامل مع جميع أنواع تغيرات الحمل وبيئات الاستخدام غير الطبيعية
أمان عالي
تعتمد جميع منتجات السلسلة على مواد عالية مقاومة للاشتعال واتصال دائرة رئيسية عالي الموثوقية لضمان سلامة استخدام المنتج
معلومات المنتج
|
المنتج الموديل |
الطاقة المحول |
المدخل الجهد |
تيار الخرج |
الأبعاد الكلية |
أبعاد التعبئة عرض*ارتفاع |
الوزن الإجمالي عرض*ارتفاع |
طول*عرض*عمق |
طول*عرض*عمق |
| FL710 | 220 فولت - 240 فولت | 220 فولت - 240 فولت | ||||||
| 320 * 730 مم | 240 * 140 * 180 مم |
50-60 هرتز 50 هرتز - 60 هرتز 380 فولت - 440 فولت 50-60 هرتز 240 * 140 * 180 مم 128 * 228 مم 50 هرتز - 60 هرتز 17 أمبير 128 * 228 مم 240 * 140 * 180 مم |
302 * 185 * 235 مم | 3.3 كجم | 3.45 كجم | FL710 | 5.5 كيلو واط | 25 أمبير |
| 320 * 730 مم | 240 * 140 * 180 مم | 302 * 185 * 235 مم | 3.3 كجم | 3.45 كجم | FL710 | 7.5 كيلو واط | 15 كيلو واط | |
| 320 * 730 مم | 151 * 100 * 138 مم | 215 * 142 * 183 مم | 1.05 كجم | 1.35 كجم | FL710 | 4 كيلو واط | 3.8 أمبير | |
| 320 * 730 مم | 151 * 100 * 138 مم | 215 * 142 * 183 مم | 1.05 كجم | 1.35 كجم | FL710 | 4 كيلو واط | 8.5 أمبير | |
| 320 * 730 مم | 151 * 100 * 138 مم | 215 * 142 * 183 مم | 1.05 كجم | 1.35 كجم | FL710 | 4 كيلو واط | 8.5 أمبير | |
| 320 * 730 مم | 240 * 140 * 180 مم | 302 * 185 * 235 مم | 3.3 كجم | 3.45 كجم | FL710 | 5.5 كيلو واط | 13 أمبير | |
| 320 * 730 مم | 240 * 140 * 180 مم | 302 * 185 * 235 مم | 3.3 كجم | 3.45 كجم | FL710 | 7.5 كيلو واط | 16 أمبير | |
| 320 * 730 مم | 240 * 140 * 180 مم | 302 * 185 * 235 مم | 3.3 كجم | 3.45 كجم | FL710 | 11 كيلو واط | 24 أمبير | |
| 320 * 730 مم | 240 * 140 * 180 مم | 302 * 185 * 235 مم | 3.3 كجم | 3.45 كجم | FL710 | 15 كيلو واط | 32 أمبير | |
| 320 * 730 مم | 323 * 205 * 205 مم | 395 * 285 * 300 مم | 5.85 كجم | 6.75 كجم | FL710 | 18.5 كيلو واط | 36 أمبير | |
| 320 * 730 مم | 323 * 205 * 205 مم | 395 * 285 * 300 مم | 5.85 كجم | 6.75 كجم | FL710 | 22 كيلو واط | 44 أمبير | |
| 320 * 730 مم | 323 * 205 * 205 مم | 395 * 285 * 300 مم | 5.85 كجم | 6.75 كجم | FL710 | 30 كيلو واط | 58 أمبير | |
| 320 * 730 مم | 465 * 285 * 225 مم | 560 * 385 * 335 مم | 16.3 كجم | 17.8 كجم | FL710 | 37 كيلو واط | 70 أمبير | |
| 320 * 730 مم | 465 * 285 * 225 مم | 560 * 385 * 335 مم | 16.3 كجم | 17.8 كجم | FL710 | 45 كيلو واط | 90 أمبير | |
| 320 * 730 مم | 510 * 320 * 256 مم | 605 * 425 * 355 مم | 23.05 كجم | 24.9 كجم | FL710 | 55 كيلو واط | 110 أمبير | |
| 320 * 730 مم | 510 * 320 * 256 مم | 605 * 425 * 355 مم | 23.05 كجم | 24.9 كجم | FL710 | 75 كيلو واط | 152 أمبير | |
| 320 * 730 مم | 650 * 380 * 275 مم | 765 * 480 * 321 مم | 37 كجم | 42.25 كجم | FL710 | 90 كيلو واط | 172 أمبير | |
| 320 * 730 مم | 650 * 380 * 275 مم | 765 * 480 * 321 مم | 38.5 كجم | 42.25 كجم | FL710 | 110 كيلو واط | 205 أمبير | |
| 320 * 730 مم | 650 * 380 * 275 مم | 765 * 480 * 321 مم | 38.5 كجم | 42.25 كجم | FL710 | 132 كيلو واط | 253 أمبير | |
| 320 * 730 مم | 750 * 495 * 325 مم | 850 * 595 * 395 مم | 61.5 كجم | 71.3 كجم | تركيب الأسلاك | 160 كيلو واط | 304 أمبير | |
| 320 * 730 مم | 750 * 495 * 325 مم | 850 * 595 * 395 مم | 61.5 كجم | 71.3 كجم | تركيب الأسلاك | وصف وظيفة الطرف | الطرف |
الاسم
الطرف
|
R الإعداد والوصف |
R مزود طاقة المحول: |
يتم توصيل طراز 380 فولت بـ R، S و T؛ يتم توصيل طراز 220 فولت بـ R، S أو R، T |
|
يجب استخدام مفتاح الهواء كجهاز حماية من التيار الزائد في الواجهة الأمامية لمصدر طاقة دخل المحول. إذا تمت إضافة مفتاح حماية من التسرب، لمنع التشغيل الخاطئ لمفتاح التسرب، يرجى اختيار معدات بحساسية تزيد عن 200 مللي أمبير ووقت تشغيل يزيد عن 100 مللي ثانية |
S T |
U، V، W |
|
خرج المحول، متصل بالمحرك |
||
|
لتقليل تيار التسرب، يجب ألا يتجاوز خط توصيل المحرك 50 مترًا |
||
|
PE |
التأريض |
يجب تأريض المحول بشكل جيد |
|
X1 |
الاتصال بين X1/X2/X3/X-4/X5/X6/X7 و COM فعال، ويتم تعيين وظائف أخرى بواسطة المعلمات F4.00~F4.06 على التوالي. يمكن استخدام X7 كطرف مشترك متعدد الوظائف، ويمكن أيضًا برمجته كمنفذ إدخال نبضي عالي السرعة، كما هو موضح في |
وصف وظيفة F4.06 |
|
إدخال، إشارة مستوى 0-24 فولت، مستوى منخفض فعال، 5 مللي أمبير |
X2 X3 |
X4 |
|
X5 |
||
|
X6 |
||
|
X7 |
||
|
AI1 |
||
|
استقبال مدخل تيار أو جهد تناظري |
||
|
نطاق جهد الإدخال: 0-10 فولت نطاق تيار الإدخال: 0-20 مللي أمبير |
||
|
AI2 |
استقبال مدخل تيار تناظري فقط |
نطاق جهد الإدخال: 0-10 فولت |
|
AO1 |
إشارة خرج تناظرية 1 |
خرج، جهد تيار مستمر 0-10 فولت |
|
AO2 |
إشارة خرج تناظرية 2 |
الحد الأقصى لتيار الخرج 200 مللي أمبير |
|
24 فولت |
24 فولت هو مصدر الطاقة المشترك لطرف إدخال الإشارة الرقمية |
الحد الأقصى لتيار الخرج 200 مللي أمبير |
|
10 فولت |
10 فولت هو مصدر الطاقة المشترك لأطراف الإدخال والإخراج التناظرية |
الحد الأقصى لتيار الخرج 20 مللي أمبير |
|
COM |
طرف الإشارة المشترك |
معزول داخليًا عن GND |
|
GND |
مدخل إشارة 0-10 فولت |
معزول داخليًا عن COM |
|
AVI |
مدخل إشارة 0-10 فولت |
مدخل إشارة 0-10 فولت |
|
TA |
TA-TB: مغلق عادةً، TA-TC: مفتوح عادةً سعة التلامس: AC 250 فولت / 3 أمبير DC 24 فولت / 2 أمبير |
TA-TB: مغلق عادةً، TA-TC: مفتوح عادةً سعة التلامس: AC 250 فولت / 3 أمبير DC 24 فولت / 2 أمبير |
|
TB |
TC |
تطبيق صناعي |
|
تستخدم آلات سلسلة FL710 بأدائها الممتاز ووظائفها القوية على نطاق واسع في تصميم تنظيم سرعة المعدات ومتطلبات الأتمتة، مثل صناعات النسيج، والورق، والسحب، وأدوات الآلات، والتعبئة، والأغذية، والمراوح، ومضخات المياه، وغيرها. |
||
|
س: هل يمكنك تقديم عينات مجانية؟ |
ج: نعم،
لكن ذلك يعتمد على المنتجات،
يرجى الاتصال بنا
ina@pneuhydr.com أو واتساب 0086 15168536055 س: ما هو نطاق عملك؟ ج: نطاق عملنا هو خدمة تصدير قطع غيار الأتمتة مع حاوية كاملة، وبيع
أسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،
صمام هوائي،صمام كهربائي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية،وصلة هواء وزيت، مقياس ضغط، إلخ. س:ما هي أنواع المنتجات التي يمكنك تصنيعها؟ج: يمكننا تصنيع العديد من أنواع الفولاذ المقاوم للصدأ،النحاس، الألمنيوم
معالجة المواد.مثل الضغط العاليصمام / صمام لولبي / صمام كهربائي /
صمام مياه /صمام هوائي / أسطوانة هوائية / صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا التصنيع. نحن موردون لـ OEM لسنوات ومتخصصون في التصنيع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا. س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية شهيرة؟ج: نعم، يمكننا توفير مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل هناك ضمان متاح؟ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند الشد. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن تبلغ 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm²؟
ج: 1MPa=10bar≈145psi≈10kg
شحم صناعي عالي الحرارة (منخفض التطاير) ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول رأس الطيار إلى السائل، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد، إلخ.
س: ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز
تدابير مضادة للبيئة ذات درجات الحرارة العالية
تدابير مضادة للبيئة شديدة البرودة
الأختام
مطاط الفلور، PTFEمطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين التزييت
شحم صناعي عالي الحرارة (منخفض التطاير) شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة)
| معالجة إمداد الهواء | تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتصاص)، تتبع الحرارة |
| المكونات المعدنية | احتياطي مساحة التمدد | اختر مواد ذات متانة عند درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد |
| مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، التسخين المحلي، منع التكثيف البارد |
| التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عزل حراري |
