تفاصيل المنتج:
|
| شفرة: | TL-104-15C/D TL-104-20C/D. | الحجم (مم): | 1/2NPT 3/4NPT |
|---|---|---|---|

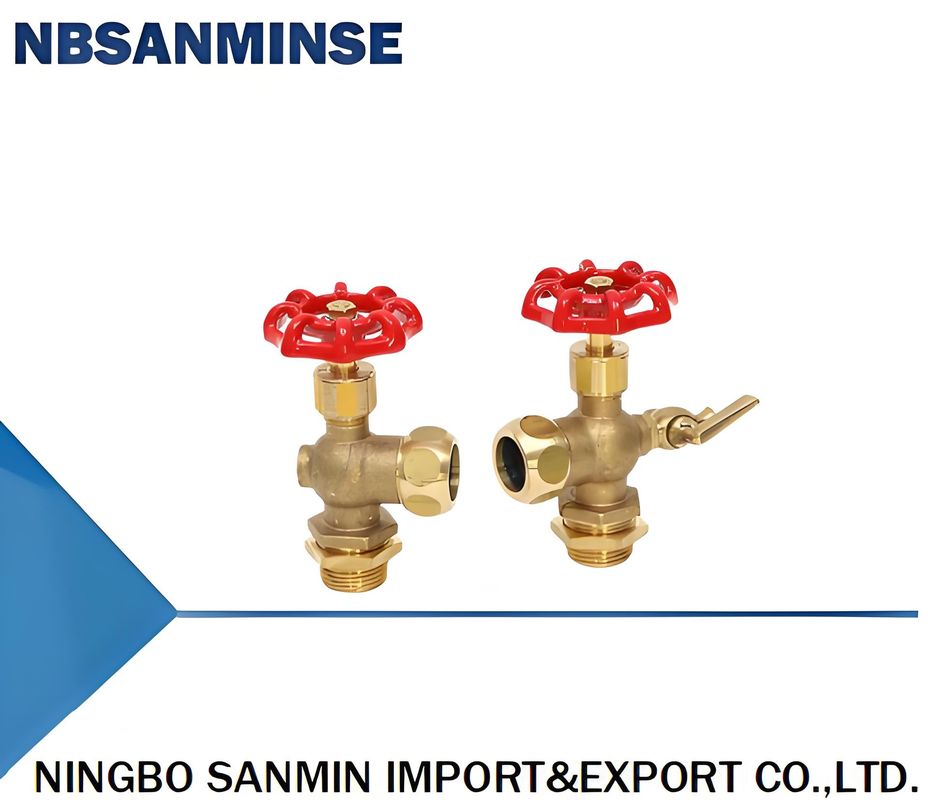

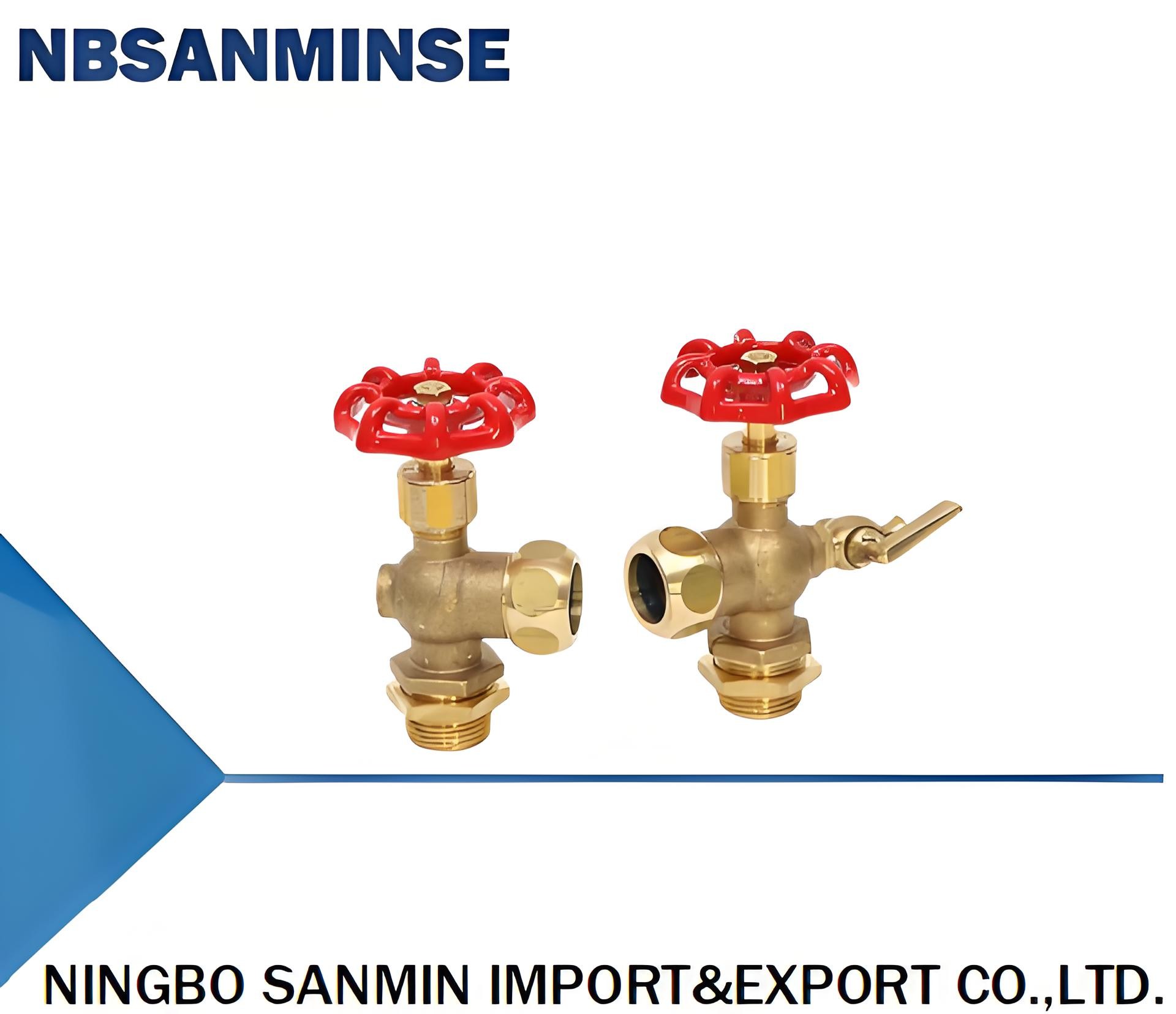

| اسم الجزء: | صمام قياس مستوى السائل | مادة: | النحاس PTFE الحديد الزهر |
| الضغط الاسمي: | 0.6 ميجا باسكال | قوة اختبار الضغط: | 1.0 ميجا باسكال |
| ختم ضغط اختبار: | 0.6 ميجا باسكال | درجة حرارة التشغيل: | ≥200 درجة مئوية |
| وسط العمل: | الماء ، البخار | ||
| إبراز: | مقياس مستوى السائل لفرن برميل الشاي,مقياس مستوى السائل لفرن برميل الشاي |
||
J29T-6T مقياس مستوى المياه المعلمات التقنية الرئيسية الضغط الاسمي PN0.6MPa ضغط اختبار القوة 1.0 ضغط اختبار الختم 0.6 درجة حرارة العمل ≤ 200 °C الوسط العمل: الماء، البخار
| الرمز | الحجم ((ملم) | اسم الجزء | المواد | ||||
| D0 | D1 | D2 | L1 | L2 | جسم الصمام | النحاس | |
| TL-104-15C/D | 50 | 1/2NPT | 14 | 35 | 15 | عنصر الختم | PTFE |
| TL-104-20C/D | 50 | 3/4NPT | 19 | 45 | 20 | عجلة يدوية | الحديد الزهري |
| الضغط الاسمي | 0.6Mpa | ||||||
| ضغط اختبار القوة | 1.0Mpa | ||||||
| ضغط اختبار الختم | 0.6Mpa | ||||||
| درجة حرارة التشغيل | ≤ 200 درجة مئوية | ||||||
| الوسيط العامل | الماء، البخار | ||||||
دليل المنتج
الرمز: TL-104-15B1 B2,B3
الاسم: مقياس مستوى سائل موقد الشاي
(1) الضغط الاسمي PN0.6MPa.
(2) ضغط اختبار القوة 1.0 MPa.
(3) ضغط اختبار الختم 0.6 MPa.
(4) درجة حرارة العمل ≤ 200 درجة مئوية
هذا مقياس مستوى المياه مناسب لمختلف أوعية الضغط الصغيرة وحاويات تخزين السوائل ، مما يعرض مستوى السوائل.سطح الختم مصنوع من سبيكة النحاس، العجلة اليدوية الحديدية ، أنبوب زجاجي عالي البوروسيليكات ، الخ. أثناء التثبيت ، الخيط الخارجي D1 من صمام مقياس مستوى المياه متسق مع الخيط الداخلي على الحاوية.بسبب الاتصال بالخيوط في جسم الصمام من هذا المنتج، هناك ثلاثة أنواع مختلفة من الاتصالات المتداخلة المتاحة في مواصفات واحدة (انظر الجدول المرفق للتفاصيل).
| رقم التسلسل | رمز المنتج | القطر الخارجي للأنبوب الزجاجي D | خيط الاتصال D1 | مسافة حماية الكبد | حجم المنشأة L1 | المسافة من المركز L |
| 01 | 104-15B1 | 12 ~ 12.3 | G1/2 | 21 | 28 | تخصيص وفقًا لاحتياجات المستخدم (تحديد الأبعاد ذات الصلة لأنبوبات الزجاج وحلقات الختم والعصي الوقائية) كما هو موضح في الجدول أدناه |
| 02 | 104-15B2 | 12 ~ 12.3 | 1/2 NPT | 21 | 28 | |
| 03 | 104-15B3 | 12 ~ 12.3 | ZG1/2 | 21 | 28 | |
| ملاحظة: عندما يغادر رمز المنتج 104-15B1 المصنع ، يتم تجهيز الصمامات العليا والسفلية بمحار ضغط D1 واحد متداخل لكل منهما. | ||||||
| الرقم | المسافة من المركز L | الرمز | المواصفات | أنبوب زجاجي | |
| القطر الخارجي | الطول | ||||
| 01 | 300 | 104-15B1 | G1/2 | 12 | 266 |
| 02 | 350 | 104-15B1 | G1/2 | 12 | 316 |
| 03 | 400 | 104-15B1 | G1/2 | 12 | 366 |
| 04 | 500 | 104-15B1 | G1/2 | 12 | 466 |
| 05 | 300 | 104-15B2 | 1/2 NPT | 12 | 266 |
| 06 | 350 | 104-15B2 | 1/2 NPT | 12 | 316 |
| 07 | 400 | 104-15B2 | 1/2 NPT | 12 | 366 |
| 08 | 500 | 104-15B2 | 1/2 NPT | 12 | 466 |
| 09 | 300 | 104-15B3 | ZG1/2 | 12 | 266 |
| 10 | 350 | 104-15B3 | ZG1/2 | 12 | 316 |
| 11 | 400 | 104-15B3 | ZG1/2 | 12 | 366 |
| 12 | 500 | 104-15B3 | ZG1/2 | 12 | 466 |
| الاسم | الصمام العلوي | الصمام السفلي | صمام التفريغ | أنبوب زجاجي | عصا الحماية |
| كمية | 1 | 1 | 1 | 1 | 2 |
س: هل يمكن أن تقدم العينات المجانية ؟
أ: نعم، لكن هذا يعتمد على المنتجات الرجاء الاتصال بنا ina@pneuhydr.com أو على واتساب 0086 15168536055
س: ما هو نطاق عملك ؟
ج: نطاق عملنا هوخدمة أجزاء التشغيل الآلي للمصدر مع حاوية كاملة وبيعأسطوانة الهواء ، معالجة مصدر الهواء ، صمام الكهربائي ،صمام الهواءصمام المحركصمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، الهواء والنفطالارتباط، مقياس الضغطوهلم جرا
س:Wما نوع المنتجات التي يمكنك صنعها ؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ, النحاس، الألومنيوممعالجة الموادمثل عاليةالضغط صمام / صمام الكهرباء / صمام الكهرباءصمام الماءصمام هوائي/أسطوانة الهواء/صمام هيدروليكي/تجميع هيدروليكيالمنتجات وما إلى ذلك.
س: هل يمكن تصنيع المنتج مع شعارنا وعلامتنا التجارية ؟
ج: نعم ، بالطبع يمكننا صنعها. نحن مورّد OEM لسنوات ومهنيون في صنعها. ولكنك بحاجة إلى إعطائنا الإذن إذا كان ذلك ممكناً.
س: هل يمكنك توفير المنتجات الأصلية الشهيرة للآلات الهوائية والهيدروليكية ؟
ج: نعم، يمكننا توفير مثل فيستو، سمك، سي كيد، بوركيت، هيدك، ريكسروث، سيمنز، روزمونت، مارش، إندريس + هاوزر الخ
س: هل هناك ضمان متاح؟
ج: نعم، عادة المنتجات هي سنة واحدة ضمان الجودة.
س: هل هو في النظام البريطاني أو المتري؟ ما هو الفرق بين PT، NPT، و G الخيوط؟
أ: الخيط G أسطواني ولا يغلق نفسه ، مما يتطلب غطاءات إضافية لمنع التسرب. PT و NPT مخروط ،والخيوط الداخلية والخارجية تصبح أكثر تشدّداً عند تشديديتم تحقيق الختم من خلال تشوه الخيوط ، وعادة ما يستخدم مواد الختم أو الشريط جنبا إلى جنب لتعزيز تأثير الختم
الخيط G هو أنبوب أسطواني مستقيم يستخدم للاتصالات غير المغلقة؛ الخيط PT هو أنبوب مخروط يعتمد على تشوه وتسجيل الخيط نفسه.NPT هو أيضا أنبوب مخروط مع زاوية ملف تعريف الأسنان من 60 درجة، تستخدم بشكل رئيسي في أمريكا الشمالية
س: كيفية تحويل وحدات الضغط: MPa، bar، psi، kg/cm2؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادةً إرهاق لفائف الصمامات الكهربائية؟
الجواب:جهد غير صحيح و هرتز، التبديل المتكرر، رأس الطيار يدخل السائل، قلب الصمام ومشكلة الربيع،البيئة الحرارة، الاهتزازات الثقيلة، الخ
س: ما الذي يجب ملاحظته عن المكونات الهوائية في بيئات ذات درجات حرارة عالية أو باردة للغاية؟
| نقطة التركيز | التدابير المضادة للبيئة عالية الحرارة | التدابير المضادة للبيئة الباردة للغاية |
| الأختام | المطاط الفلور، PTFE | نيتريل منخفض الحرارة، مطاط السيليكون، بولي يوريثان |
| التشحيم | الدهون الاصطناعية عالية درجة الحرارة (التقلب المنخفض) | الدهون ذات درجة حرارة منخفضة (نقطة صب منخفضة ، لزجة منخفضة) |
| معالجة إمدادات الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف منخفضة جداً (التبريد + نوع الامتصاص) ، تعقب الحرارة |
| المكونات المعدنية | تصريح توسيع الاحتياطي | اختيار المواد مع صلابة درجة حرارة منخفضة، ومنع التسرب بسبب الانكماش البارد |
| مكونات التحكم | لفائف عالية المقاومة للحرارة ، تبديد الحرارة ، استهلاك طاقة منخفض | تثبيت صناديق العزل، التدفئة المحلية، منع التكثيف البارد |
| التثبيت | ابق بعيداً عن مصادر الحرارة، أضف لوحات عازلة حرارية | تجنب التعرض للرياح والثلوج، وتغليف مع مواد العزل الحراري |
