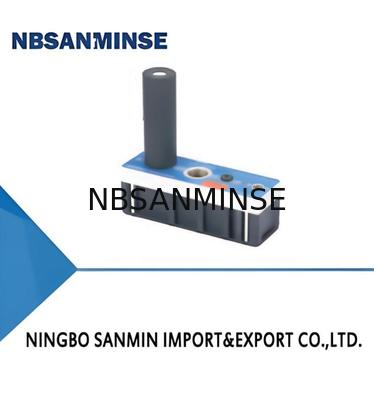

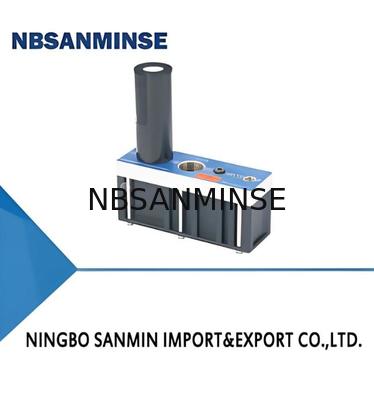

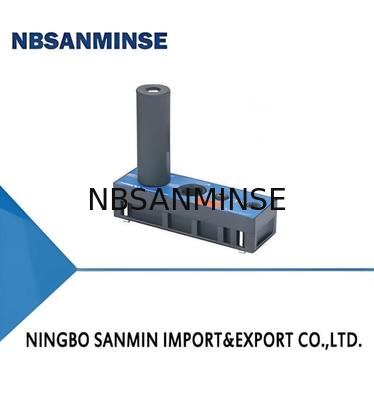

مولد الفراغ متعدد المراحل AM/AL/AH

مولد الفراغ متعدد المراحل AM/AL/AH
AM/AL/AH Series Multistage Vacuum Generator
مولد الفراغ متعدد المراحل AM/AL/AH مولد الفراغ متعدد المراحل AM/AL/AH مولد الفراغ متعدد المراحل AM/AL/AH مولد الفراغ متعدد المراحل AM/AL/AH

صورة كبيرة :  مولد الفراغ متعدد المراحل AM/AL/AH

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: NBSANMINSE
إصدار الشهادات: ISO9001
رقم الموديل: AM25L
شروط الدفع والشحن:
الحد الأدنى لكمية: 10pcs
الأسعار: Negotiate
تفاصيل التغليف: صندوق
وقت التسليم: 5-30 يومًا
شروط الدفع: L/C ، T/T.
القدرة على العرض: 10000 جهاز كمبيوتر شخصى
اتصل

مولد الفراغ متعدد المراحل AM/AL/AH

وصف
شريط الضغط على الهواء المصنفة: 6.0 الأعلى. الفراغ -KPA: 81
الأعلى. فراغ التدفق nl/min: 360 استهلاك الهواء nl/min: 105
مستوى الضوضاء ديسيبل (أ): 81 ضمان: 1 سنة
إبراز:

مولد الفراغ متعدد المراحل,صمام الكهربائي الهوائي الفراغ,مولد الفراغ من سلسلة AM

,

pneumatic solenoid valve vacuum

,

AM series vacuum generator

الخصائص
◇ تصميم فوهة متعددة المراحل لتوفير الطاقة
◇ لديها قدرة كبيرة جداً على امتصاص
◇ مواصفات مختلفة لمصدر إمدادات الهواء ومصدر الفراغ
◇ نظام توفير الطاقة ((ES) اختياري
المزايا
◇ الإخلاء السريع في نطاق مستوى الفراغ المنخفض،خفض التكلفة وتقصير
دورة العمل
◇ يمكنه أن ينتج تدفق فراغ كبير، ويعالج جميع قطع العمل المسامية بسرعة
و بأمان
◇ يمكن استخدام مواصفات خيوط مختلفة
◇ احفظي استهلاك الهواء المضغوط عند التعامل مع القطع الصلبة
التطبيقات
◇ مولد الفراغ متعدد المراحل مناسب للتعامل مع الكرتونات
مواد التعبئة والتغليف والمواد مسامية
◇ تستخدم في ظروف العمل التي تتطلب تدفق فراغ كبير، وإخلاء سريع
و استهلاك هواء أقل
مولد الفراغ متعدد المراحل AM/AL/AH 0
الهيكل
◇(1) الجسم الرئيسي
◇ (2) منفذ الكشف عن الفراغ
◇ (3) الصوت الصامت
◇ (4) Aميناء الإمداد
◇ (5) دعامة التثبيت
◇ (6) ESنظام توفير الطاقة
مولد الفراغ متعدد المراحل AM/AL/AH 1
صباحا   25 لتر   -إد   - لا -   -إس
①     ②        ③     ④      ⑤      ⑥
1سلسلة المواصفات 3 لوحة الاتصال 45التربية 5صمام عدم العودة    جهاز التحكم
AM-العالمية
(-92kPa)

25L 50L 75L


100L 125L 150L

د


ب

N-NBR


E-EPDM

 صفراً افتراضيًا، بدون صمام عدم العودة
A-بعد عدم العودة

   صفر - افتراضية، بدون


 أجهزة التحكم
نوع تدفق الوقود الكبير
(-81kPa)		 25 50 75  الموسم فرك F-Fuoineبر


   B-نظام توفير الطاقة
100 125 150  E

   فقط لـ AM-25L/50L
النوع AH-المستوى العالي للفراغ

(-100.8kPa)
40 120		 (راجع الجدول 1)

   AL-25/50


   AH-40
جدول لوحة الاتصال1
 الاتصال
  لوحة		 الهواء العرض الميناء (( ") الفراغ الميناء (( مخرج الميناء (( الاتصال
لوحة  المواد		 قابل للتطبيق الفراغ جين الجرذ
 د NPSF1/8 G3/4 G3/4 سعر السعر AM25-100,AL25-100,AH40-120
 ب NPSF1/8 NPT3/4 NPT3/4 سعر السعر
 الموسم G1/4 G3/4 G3/4 سبيكة الألومنيوم
 E NPT1/4 NPT3/4 NPT3/4 سبيكة الألومنيوم
 د G1/4 G1" G1" سعر السعر AM125-150,AL125-150
 ب NPT1/4 معاهدة النوو" معاهدة النوو" سعر السعر
 الموسم G1/4 G1" G1" سبيكة الألومنيوم
 E NPT1/4 معاهدة النوو" معاهدة النوو" سبيكة الألومنيوم
الاختيار - سلسلة AM
  النموذج
  المواصفات		 25 لتر 50 لتر 75 لتر 100 لتر 125 لتر 150 لتر
  AM□-D-N AM25L-D-N AM50L-D-N AM75L-D-N AM100L-D-N AM125L-D-N AM150L-D-N
  AM□-D-N-A AM25L-DNA AM50L-D-N-A AM75L-D-N-A AM100L-D-N-A AM125L-D-N-A AM150L-D-N-A
  AM□-D-N-A-ES AM25L-D-N-A-ES AM50L-D-N-A-ES - - ... -
  AM□-B-N AM25L-B-N AM50L-B-N AM75L-B-N AM100L-B-N AM125L-B-N AM150L-B-N
  AM□-B-N-A AM25L-B-N-A AM50L-B-N-A AM75L-B-N-A AM100L-B-N-A AM125L-B-N-A AM150L-B-N-A
  AM□-AD-N AM25L-AD-N AM50L-AD-N AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
  AM□-AD-N-A AM25L-AD-N-A AM50L-AD-N-A AM75L-AD-N-A AM100L-AD-N-A AM125L-AD-N-A AM150L-AD-N-A
  AM□-AD-N-A-E5 AM25L-AD-N-A-ES AM50L-AD-N-A-ES - - - -
  AM□-E-N AM25L-E-N AM50L-E-N AM75L-E-N AM100L-E-N AM125L-E-N AM150L-E-N
  AM□-E-N-A AM25L-E-N-A AM50L-E-N-A AM75L-E-N-A AM100L-E-N-A AM125L-E-N-A AM150L-E-N-A
سلسلة الاختيار-AL
النموذج
المواصفات		 25  50  75  100  125  150
AL□-D-N AL25-D-N AL50-D-N AL75-D-N AL100-D-N AL125-D-N AL150-D-N
AL□-D-N-A AL25-D-N-A AL50-D-N-A AL75-D-N-A AL100-D-N-A AL125-D-N-A AL150-D-N-A
AL□-D-N-A-ES AL25-D-N-A-ES AL50-D-N-A-ES - - - -
AL□-B-N AL25-B-N AL50-B-N AL75-B-N AL100-B-N AL125-B-N AL150-B-N
(أليكس) AL25-B-N-A AL50-B-N-A AL75-B-N-A AL100-B-N-A AL125-B-N-A AL150-B-N-A
AL□-AD-N AL25-AD-N AL50-AD-N AL75-AD-N AL100-AD-N AL125-AD-N AL150-AD-N
AL□-AD-N-A AL25-AD-N-A AL50-AD-N-A AL75-AD-N-A AL100-AD-N-A AL125-AD-N-A AL150-AD-N-A
AL□-AD-N-A-ES AL25-AD-N-A-ES AL50-AD-N-A-ES - - - -
AL□-E-N AL25-E-N AL50-E-N AL75-E-N AL100-E-N AL125-E-N AL150-E-N
أ. أ. أ. AL25-E-N-A AL50-E-N-A AL75-E-N-A AL100-E-N-A AL125-E-N-A AL150-E-N-A
الاختيار -سلسلة AH
النموذج
المواصفات		 40  120
AHO-D-N AH40-D-N أيه إيه 120-دي-إن
AHO-D-N-A AH40-D-N-A AH120-D-N-A
أيه ايه ايه ايه ايه أيه إتش40-دي-إن-أيه-إس -
أيه ايه □-بي-ان AH40-B-N AH120-B-N
(أه□-ب-ن-ا) AH40-B-N-A AH120-B-N-A
AH□-AD-N AH40-AD-N AH120-AD-N
(أه□-أد-ن-ا) AH40-AD-N-A AH120-AD-N-A
أيه ايه ايه ايه ايه أيه إتش40-أد-إن-أيه-إس -
أيه إيه إيه AH40-E-N AH120-E-N
(أيه أو إيه) AH40-E-N-A AH120-E-N-A
المعلمات التقنية
النموذج مقيّم الهواء
العرض ضغط
بار		 (ماكس)
مستوى الفراغ
-كرا		 ماكس
الفراغ التدفق
NL/min		 الهواء
الاستهلاك
NL/min		 الضوضاء
مستوى
dB ((A)		 العمل
الحرارة
°C		 الوزن
g		 توصية
(الخرطوم) خارجية هيا.
إمدادات الهواء الميناء		 معالجة خرطوم يوم.
(سلكي) خرطوم الداخلية)
الفراغ الميناء
AL25 6.0  81  360  105  81  -10~80 675  φ8 φ19
AL50 6.0  81  640  215  81  -10~80 675  φ10 φ19
AL75 6.0  81  850  320  81  -10~80 837  φ10 φ25
AL100 6.0  81  990  390  82  -10~80 837  φ10 φ25
AL125 6.0  81  1,170 480  82  -10~80 1,075 φ12 φ32
AL150 6.0  81  1,230 620  81  -10~80 1,075 φ12 φ32
AH40 6.0  99.8  150  155  81  -10~80 675  φ10 φ19
AH120 6.0  100.8  530  440  81  -10~80 837  φ12 φ19
المعلمات التقنية
النموذج (راتيدير)
ضغط الإمداد
بار		 (ماكس)
الفراغ مستوى
-كيبا		 (ماكس)
الفراغ التدفق
NL/min		 الهواء
الاستهلاك
NL/min		 الضوضاء
مستوى
dB ((A)		 العمل
درجة الحرارة
°C		 الوزن
g		        توصية
(هوو) يوم آخر.
مطار الإمدادات الجوية		 (مينديدوشيدا)
(مردحوسينر) اليوم)
منفذ الفراغ
AM25L 3.4  92  360  116  80  -10~80 675  φ8 φ19
AM50L 3.4  92  600  230  81  -10~80 675  φ8 φ19
AM75L 3.4  92  760  365  81  -10~80 837  φ10 φ25
AM100L 3.4  92  850  445  81  -10~80 837  φ10 φ25
AM125L 3.4  92  1,150 545  82  -10~80 1,075 φ12 φ32
AM150L 3.4  92  1,200 655  82  -10~80 1,075 φ12 φ32
AM25L 6.0  89  420  185  80  -10~80 675  φ8 φ19
AM50L 6.0  89  700  370  81  -10~80 675  φ8 φ19
AM75L 6.0  89  950  610  81  -10~80 837  φ10 φ25
AM100L 6.0  89  1,010 720  81  -10~80 837  φ10 φ25
AM125L 6.0  89  1,400 780  82  -10~80 1,075 φ12 φ32
AM150L 6.0  89  1,500 810  82  -10~80 1,075 φ12 φ32
تدفق الفراغ ((NL/min) عند مستويات الفراغ المختلفة ((-kPa)
النموذج الهواء العرض
الضغط
بار		          الهواء
الاستهلاك
     NL/min		 0  10  20  30  40  50  60  70  80  90  (ماكس)
الفراغ  مستوى
-كيبا
AM25L 3.4  116  360  180  115  80  43  30  22.5  15.5  7.5  21.2  92
AM50L 3.4  230  600  320  250  135  75  60  46  30  13  1.5  92
AM75L 3.4  365  760  445  340  175  110  85  70  43  20  1.8  92
AM100L 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1,150 760  530  350  180  148  115  78  34.5  3.5  92
AM150L 3.4  655  1,200 830  550  360  215  170  130  90  36  5  92
AM25L 6.0  185  420  240  125  100  82  65  38  12.5  3.5  - 89
AM50L 6.0  370  700  510  290  195  160  115  70  22  8  - 89
AM75L 6.0  610  950  710  380  285  230  170  100  32  11  - 89
AM100L 6.0  720  1,010 800  460  385  310  215  125  42  15.5  - 89
AM125L 6.0  780  1,400 1,120 560  490  355  260  150  50  25  - 89
AM150L 6.0  810  1,500 1,110 630  560  385  315  210  65  26  - 89
مولد الفراغ متعدد المراحل AM/AL/AH 2
Eوقت الفراغ ((s/L) للوصول إلى مستويات فراغ مختلفة ((-kPa)
النموذج إمدادات الهواء
الضغط
بار		 الهواء
الاستهلاك
NL/min		    10  20     30  40     50     60  70     80  90  (ماكس)
الفراغ  مستوى
-كيبا
AM25L 3.4  116  0.022  0.060  0.110  0.210  0.400  0.650  0.950  1.600  4.000  92
AM50L 3.4  230  0.014  0.031  0.060  0.100  0.200  0.340  0.500  0.800  2.500  92
AM75L 3.4  365  0.012  0.029  0.058  0.095  0.180  0.310  0.460  0.890  1.500  92
AM100L 3.4  445  0.010  0.025  0.043  0.075  0.110  0.190  0.270  0.450  1.200  92
AM125L 3.4  545  0.006  0.015  0.029  0.052  0.085  0.145  0.202  0.330  1.00  92
AM150L 3.4  655  0.005  0.013  0.027  0.045  0.070  0.105  0.230  0.460  0.900  92
AM25L 6.0  185  0.018  0.050  0.080  0.018  0.250  0.400  0.620  1.550  - 89
AM50L 6.0  370  0.010  0.022  0.048  0.080  0.110  0.200  0.350  0.780  - 89
AM75L 6.0  610  0.009  0.019  0.045  0.075  0.130  0.180  0.310  0.700  - 89
AM100L 6.0  720  0.007  0.018  0.038  0.055  0.080  0.120  0.190  0.470  - 89
AM125L 6.0  780  0.005  0.013  0.026  0.045  0.062  0.115  0.194  0.560  - 89
AM150L 6.0  810  0.003  0.009  0.014  0.03  0.060  0.095  0.200  0.800  - 89
مولد الفراغ متعدد المراحل AM/AL/AH 3
تدفق الفراغ ((NL/min) عند مستويات الفراغ المختلفة ((-kPa)
النموذج إمدادات الهواء
الضغط
بار		 الهواء
الاستهلاك
NL/min		 0  10  20  30  40  50  60  70  (ماكس)
مستوى الفراغ
-كيبا
AL25 6.0  105  360  196  135  85  45  36  27  17  81
AL50 6.0  215  640  320  205  145  95  65  45  25  81
AL75 6.0  320  850  430  320  190  130  105  65  40  81
AL100 6.0  390  990  580  460  300  185  130  95  52  81
AL125 6.0  480  1,170 720  541  350  200  150  125  65  81
AL150 6.0  620  1,230 760  560  410  210  160  148  85  81
وقت الإخلاء ((s/L) للوصول إلى مستويات فراغ مختلفة ((-kPa)
النموذج الهواء العرض
الضغط
بار		 الهواء
الاستهلاك
NL/min		   10  20  30  40  50  60  70  (ماكس)
الفراغ  مستوى
-كيبا
AL25 6.0  105  0.030  0.060  0.100  0.200  0.390  0.580  0.870  81
AL50 6.0  215  0.018  0.039  0.066  0.120  0.200  0.310  0.510  81
AL75 6.0  320  0.010  0.020  0.040  0.080  0.120  0.200  0.310  81
AL100 6.0  390  0.008  0.017  0.032  0.050  0.090  0.130  0.220  81
AL125 6.0  480  0.006  0.016  0.026  0.045  0.078  0.110  0.180  81
AL150 6.0  620  0.005  0.014  0.024  0.040  0.071  0.100  0.160  81
مولد الفراغ متعدد المراحل AM/AL/AH 4
تدفق الفراغ ((NL/min) عند مستويات الفراغ المختلفة ((-kPa)
النموذج الهواء  العرض
الضغط
بار		 الهواء
الاستهلاك
NL/min		 0  10  20  30  40  50  60  70  80  90  99        (ماكس)
الفراغ  مستوى
        -كيبا
AH40 6.0  155  150  145  105  52.5  27.5  20.5  15.0  8.5  5.5  3.0  0.2  99.8
AH120 6.0  440  530  420  265  141.0  85.0  65.0  45.0  33.0  21.5  6.0  0.5  100.8
وقت الإخلاء ((s/L) للوصول إلى مستويات فراغ مختلفة ((-kPa)
النموذج الهواء  العرض
الضغط
بار		          الهواء
الاستهلاك
     NL/min		 10  20  30  40  50  60  70  80  90  99          (ماكس)
الفراغ  مستوى
       -كيبا
AH40 6.0  155  0.04  0.08  0.18  0.32
0.14		 0.64  1.30  1.80  2.60  3.90  9.8  99.8
AH120 6.0  440 0.02  0.04  0.08  0.25  0.38  0.66  1.08  3.60  8.5  100.8
مولد الفراغ متعدد المراحل AM/AL/AH 5مولد الفراغ متعدد المراحل AM/AL/AH 6مولد الفراغ متعدد المراحل AM/AL/AH 7
◇ ملاحظة:تتضمن مجموعة الملحقات التركيبية 2 دعامات من نوع L و 4 مسامير لوحة الاتصال B و E

بطاقة:

صمام الهواء هوائي,

مولد الفراغ متعدد المراحل,صمام الكهربائي الهوائي الفراغ,مولد الفراغ من سلسلة AM,

pneumatic directional control valve

تفاصيل الاتصال
Ningbo Sanmin Import And Export Co.,Ltd.

اتصل شخص: Ina Chen

الهاتف :: 0086-15168536055

الفاكس: 86-574-88915660

إرسال استفسارك مباشرة لنا (0 / 3000)

حول

هوائيّ ملفّ لولبيّ صمام

G / NPT الموضوع هوائي الملف اللولبي صمام الداخلية الطيار الملف اللولبي صمام 4N300 3NV300 سلسلة

3 طريقة 2 موقف هوائي الملف اللولبي صمام 4V 400 سلسلة هوائي صمام التجريبية

SY5000 ميني هوائي صمام الملف اللولبي 220VAC الغبار 5/2 5/3 موقف

صمام النبض بالهواء المضغوط

الهواء النقي جزءا لا يتجزأ من مزدوجة الحجاب الحاجز نبض صمام 321 الفولاذ المقاوم للصدأ الربيع

QG-Y-25 سلسلة هوائيّ صمام ذبابة GOYEN مماثل نوع Embedded G1 "وحيد diaphragm

جزءا لا يتجزأ من مزدوجة الحجاب الحاجز هوائي صمام نبض - 25 ~ 60 درجة مئوية

ترك رسالة

سياسة الخصوصية | الصين جيّد جودة هوائيّ ملفّ لولبيّ صمام المزود. © 2017 - 2025 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
